AGGWZ9060
224
PTS-XPFS-02JE

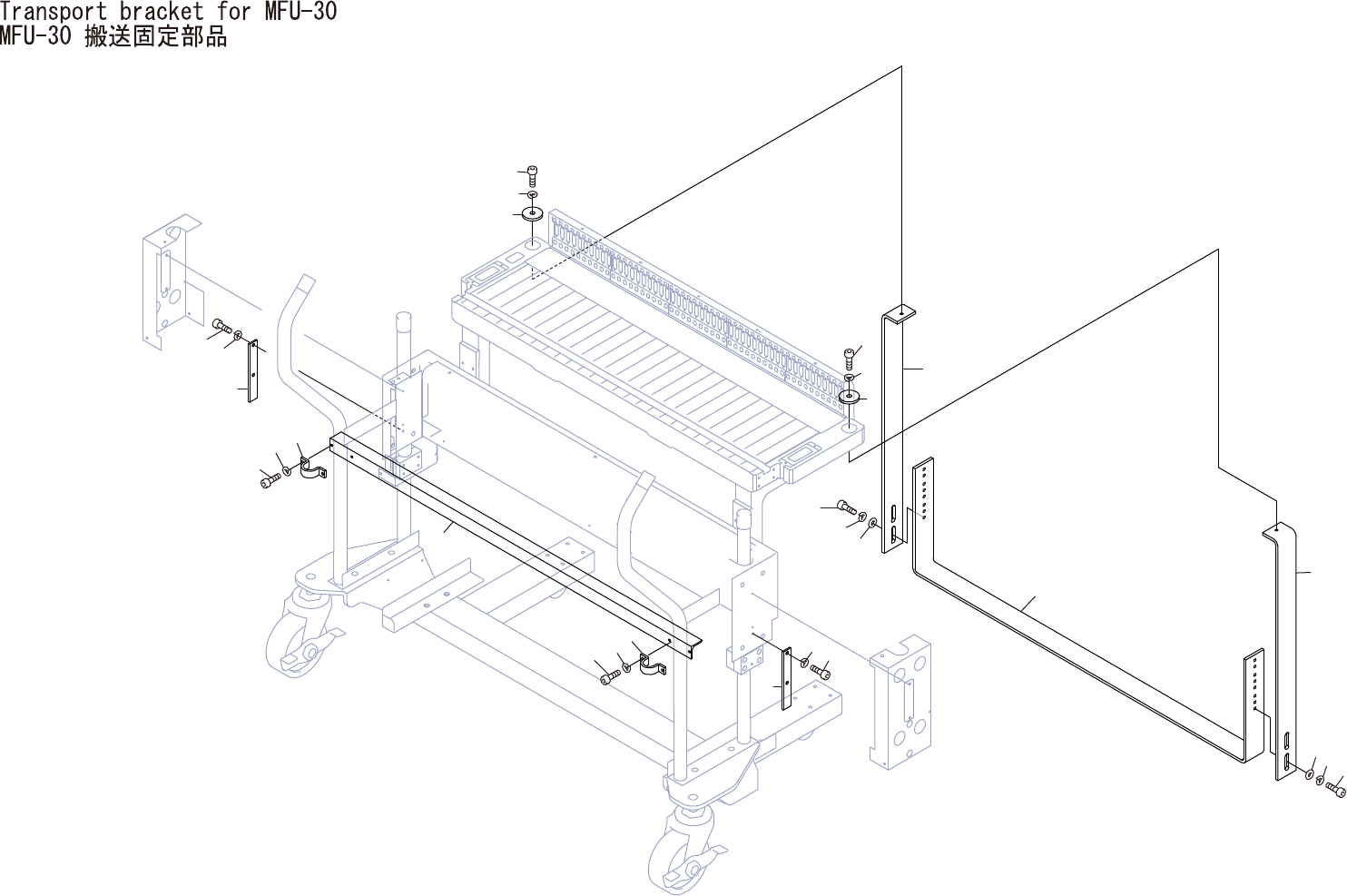

Transport bracket for MFU-30
MFU-30 搬送固定部品 AGGWZ9060
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF0412 2 PLATE, FIXED プレート 固定 FE T Parts
2 H5320A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE T Parts
5 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 DNWZ1132 1 BKT ＢＫＴ FE T Parts
8 GGWZ0080 2 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
9 H5340W 4 BOLT, HEX SOCKET ボルト 六角穴 M08X018 FE
10 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
11 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
12 GGWZ0090 1 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
13 W10900 2 WASHER ワッシャ WSSB40-10-5 OT
14 H5347A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X050 FE
15 W1025A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M/M FE
225
PTS-XPFS-02JE
A
XPF-L
XPF-S
XPF-L
XPF-S
XPF-L
XPF-S
XPF-L
XPF-S
ADEPJ8163 x1GAUGE MASTER
Vision processing color test jig
ADNPJ8103 x1BOX
Nozzle Box
ADEPJ8303 x1 AGGPJ8100 x1BOX BOX
Single Nozzle Box
A1 A2 A3 A4
A5
A9
A6 A7 A8
A10 A11
A12
DEPJ0113
DEPJ0062
H3046E
XPF-L
XPF-S
ADNPJ8030 x1GAUGE MASTER
Vision processing color test jig
ADNPJ8040
DNPJ0380
H3046E
XPF-L
XPF-S
DEAJ1031 x1 AGGTS8190 x1GAUGE
Nozzle center calibration jig
XPF-L
XPF-S
ATTACHMENT
DEAJ1031
Revolver Auto-Tool Box
XPF-L
XPF-S
N2150A x1NEEDLE
Syringe removal jig
DETAIL A8
AGGTS8200 x1
XPF-L
XPF-S
ATTACHMENT
DETAIL A9
Attachment for 2-inch Chip Tray
Attachment for 4-inch Chip Tray
226
