A 1 2 3 4 5 6 8 7 34 PTS-XPFS-02JE
REVOLVER AUTO-TOOL
リボルバーオートツール AGGPH9013
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGPH8601 1 COVER 蓋 OT
3 H55102 6 BOLT ボルト SSTS-M3X6 FE
4 GGPH2180 1 STOPPER ストッパ PL
5 AGGPH8617 1 HOLDER ホルダ OT
6 H2092R 1 PIN, PARALLEL ピン 平行 1.5ﾟX 6 Aｼｭ(M6) FE
7 GGPH3440 12 PIN ピン FE
8 GGPH2991 12 SPACER スペーサ PL
9 GGPH3020 18 RING, FELT リング フェルト OT
10 GGPH3431 12 LEVER レバー FE
11 GGPH1361 24 PIN, PARALLEL ピン 平行 FE
12 H5066E 12 BALL, STEEL ボール スチール ﾟ3.5 FE
13 GGPH1640 12 GUIDE, SPRING ガイド スプリング FE
14 GGPH2621 12 SPRING スプリング FE
15 GGPH2631 12 SPRING スプリング FE
16 AGGPH8650 12 PIN ピン OT
17 AGGPH8660 12 PIN ピン OT
18 DNPH2100 48 STOPPER ストッパ PL
19 DNPH2090 24 SPRING スプリング FE
20 GGPH2933 1 PLATE, LOWER プレート 下 PL
21 H55101 4 BOLT ボルト SETS-M2X5 FE
22 GGPH3450 12 PISTON ピストン FE
23 GGPH2284 12 SPRING スプリング FE
24 GGPH1720 1 SEAL シール PL
25 GGPH3490 24 SPACER スペーサ PL
26 GGPH3510 1 RING, FELT リング フェルト OT
27 M10050 36 MAGNET マグネット NM3-3 OT
28 GFPN1140 12 FILTER フィルタ OT
33
PTS-XPFS-02JE
A
1
2
3
4
5
6
8
7
34
PTS-XPFS-02JE

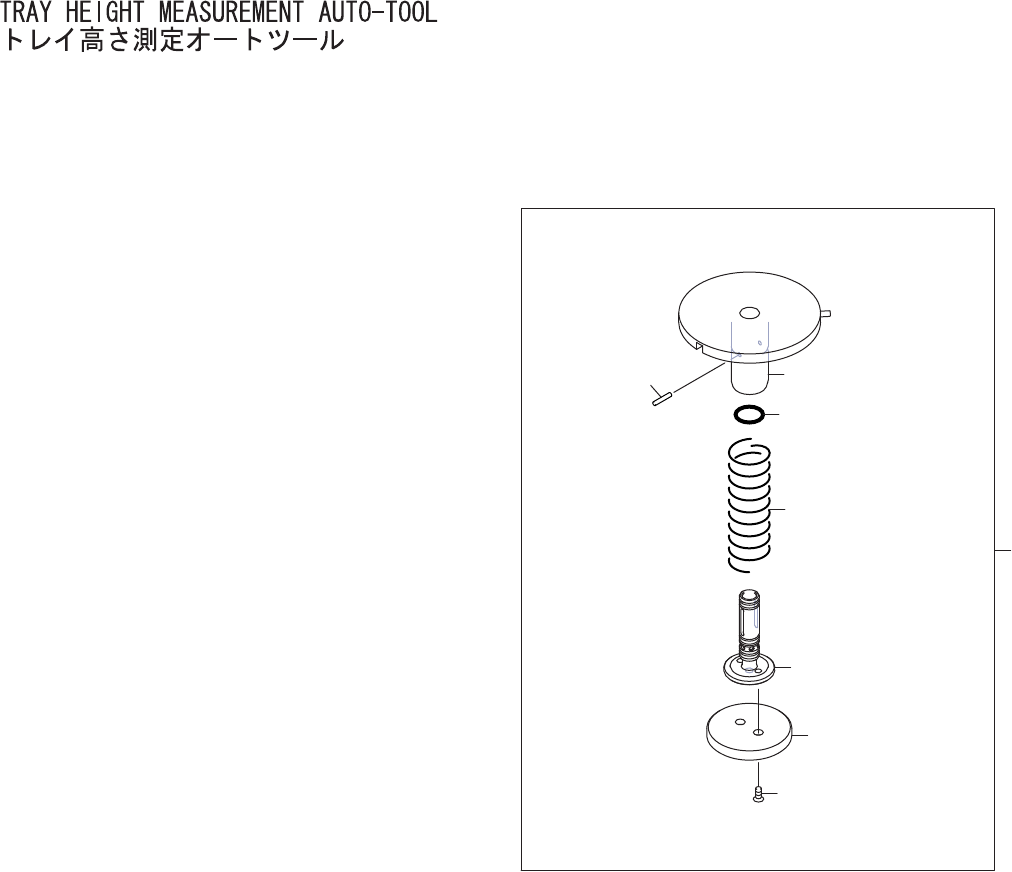

TRAY HEIGHT MEASUREMENT AUTO-TOOL
トレイ高さ測定オートツール
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGPN8321 1 NOZZLE ノズル OT
2 GGPN0200 1 HOLDER ホルダ FE
3 GGPN0210 1 PISTON ピストン FE
4 GGPN0220 1 PAD パット OT
5 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
6 GGPN0100 1 SPRING スプリング FE
7 H2096E 1 PIN, PARALLEL ピン 平行 ﾟ1.5X10 Bｼｭ OT
8 A5132A 1 O RING Ｏリン
グ
S 10 OT
