HEAD ヘッド AGGPH9001 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGPH2873 1 BODY 本体 AL 2 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE 3 W1011A 16 WASHER, CONICA…
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
67
122
56
40
71
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
AGGPH9001
38
PTS-XPFS-02JE

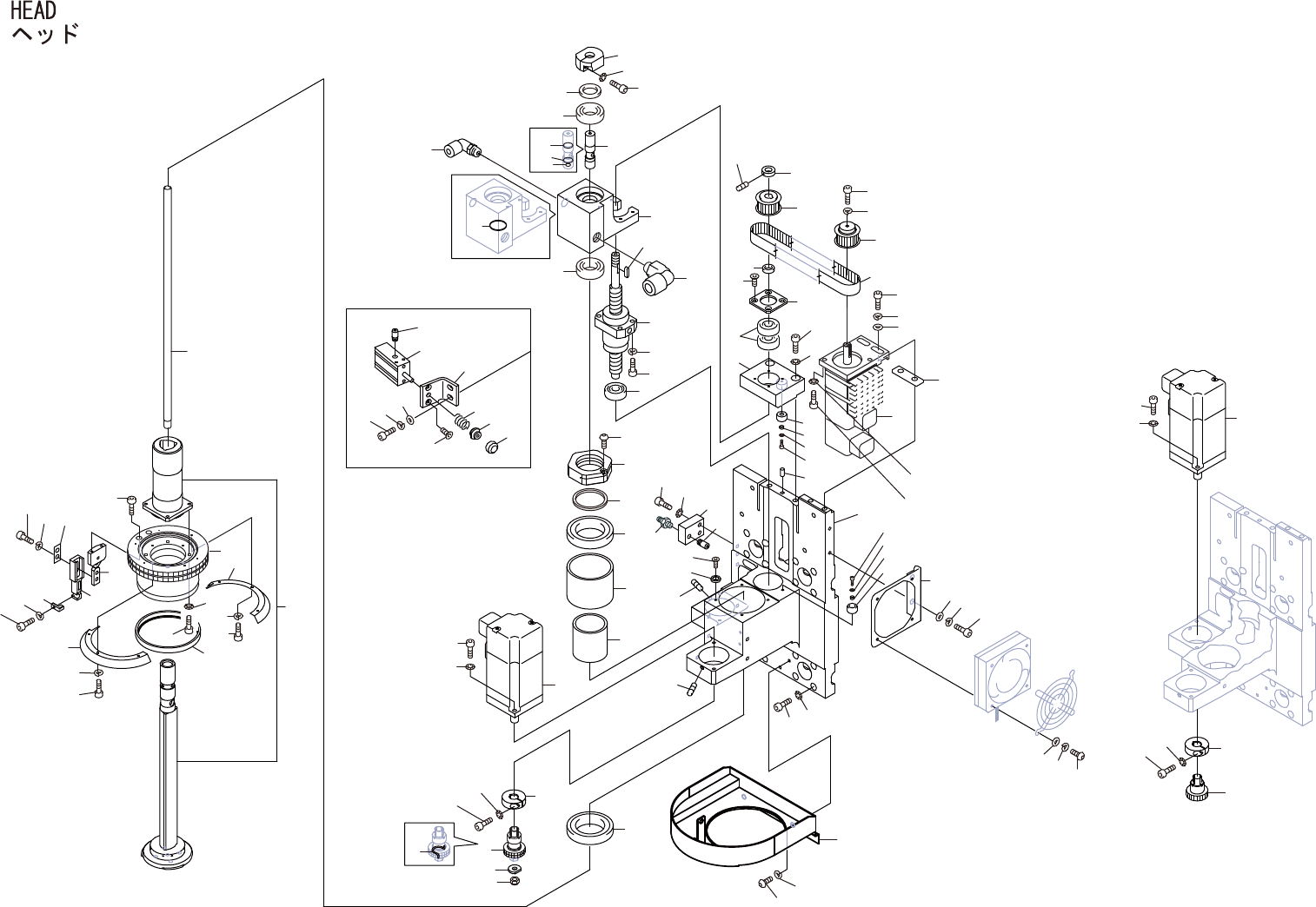

HEAD
ヘッド AGGPH9001
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGPH2873 1 BODY 本体 AL
2 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 H2093B 1 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) OT
5 N4019T 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X005 ｸﾎﾞﾐｻｷ OT
6 DEPH3070 4 RETAINER 押え FE
7 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
8 GGPH2490 1 BLOCK 駒 AL
9 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
11 N2034A 1 NIPPLE, GREASE ニップル グリス GP-AM-6(P=1.0) OT
12 Y30863 1 UNION, HALF ユニオン ハーフ KQ2S04-M6 OT
13 GGPH1451 1 STOPPER ストッパ PL
14 GGPH2131 1 COLLAR カラー FE
15 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
16 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
17 GGPH2973 1 BKT ＢＫＴ FE
18 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
19 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
21 K5259A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X030 FE
22 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1040S 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
24 GGPH2964 1 COVER カバー FE
25 K5257D 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 AGGPH8562 1 MOTOR モータ OT
28 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
31 DEPH3251 1 WASHER ワッシャ FE
32 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
33 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
34 H4509K 1 BELT, TIMING ベルト タイミング 180-3GT-12 OT
35 GGPH2161 1 PULLEY プーリ OT
36 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
37 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 N1128F 1 NUT, LOCK ナット ロック BNR8 OT
39
PTS-XPFS-02JE
HEAD
ヘッド AGGPH9001
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 N4019A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE 38-ACC
40 DEPH3101 1 PULLEY, TIMING プーリ タイミング OT
41 W1097Y 1 WASHER ワッシャ WASB12-8-3 FE
42 DEPH3110 1 RETAINER, BEARING 押え ベアリング FE
43 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
44 H4218K 1 BEARING ベアリング 708ATYNDBMP5 OT SET
45 GGPH2651 1 BLOCK 駒 AL
46 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
47 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
48 GGPH1452 1 STOPPER ストッパ PL
49 GGPH2131 1 COLLAR カラー FE
50 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
51 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
52 DEPH3202 1 NUT ナット AL
53 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
54 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
55 DEPH3210 1 COLLAR カラー FE
56 H42693 1 BEARING, ANGULAR ベアリング アンギュラ 7902A5DBC7P5 OT SET
57 DEPH3192 1 BUSHING ブシュ AL
58 A5131H 2 O RING Ｏリング S-8 OT
59 A5129T 1 O RING Ｏリング S 5 OT
60 GGPH2661 1 BKT ＢＫＴ AL
61 A40985 1 X RING Ｘリング R-15 OT
62 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
63 GGPH2760 1 BALL SCREW ボールネジ OT
64 DEPH3151 1 KEY, PARALLEL キー 平行 FE
65 H5291A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
66 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
67 H4130E 1 BEARING ベアリング 608ZZ OT
68 DEPH3222 1 NUT ナット AL
69 K5256E 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 OT
70 DEPH3231 1 COLLAR カラー FE
71 H4130M 1 BEARING ベアリング 7906CDBC7P5 OT SET
72 GGPH2670 1 COLLAR, BEARING カラー ベアリング FE
73 GGPH2681 1 COLLAR, BEARING カラー ベアリング FE
74 SAM6820 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
75 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
76 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
40
