PTS-XPFS-02JE - 第53页
CAMERA 2/2 カメラ 2/2 AGGGC9505 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AGGGC8065 1 HOLDER, LIGHT ホルダ ライト OT 2 AGGGC8043 1 PLATE, DISPERSION プレート 拡散 OT 3 DBGC…
A
SIDE2
SIDE1
C
D
AA
BB
AA
SIDE1
BB
14
10
11
2
12
13
6
5
8
7
19
18
22
22
1
3
4
9
20
21
17
16
24
25
26
24
25
26
29
30
31
12.1
32
3.1
AGGGC9505
52
PTS-XPFS-02JE

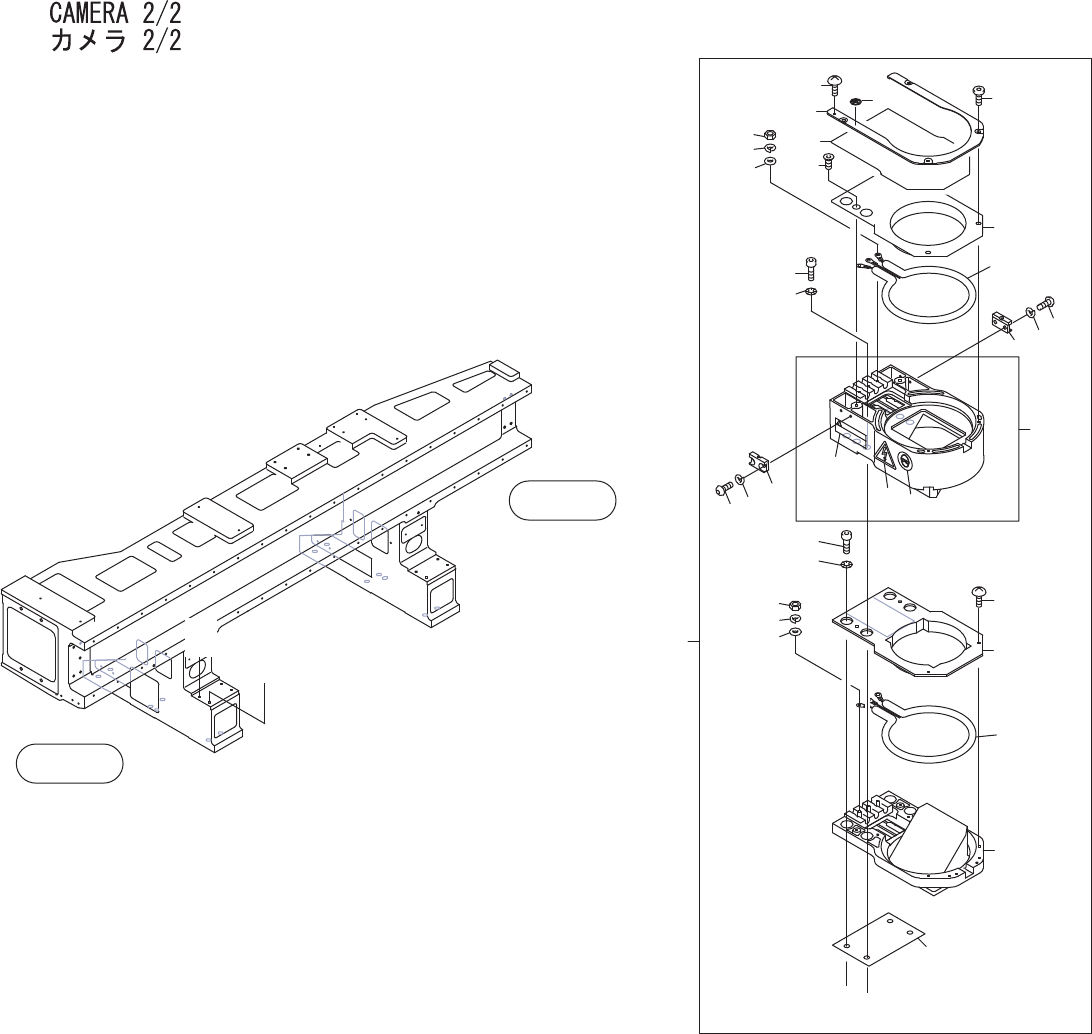

CAMERA 2/2
カメラ 2/2 AGGGC9505
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGGC8065 1 HOLDER, LIGHT ホルダ ライト OT
2 AGGGC8043 1 PLATE, DISPERSION プレート 拡散 OT
3 DBGC1650 1 NAMEPLATE, CAUTION 銘板 注意 PL
3.1 GGGC1680 1 NAMEPLATE, CAUTION 銘板 注意 PL
4 EEBR1720 1 NAMEPLATE, CAUTION 銘板 注意 PL
5 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
7 N10795 3 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
8 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 W1040R 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
10 AGFGC8510 1 HOLDER, LIGHT ホルダ ライト OT
11 K5171S 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
12 AGGGC8111 1 PLATE, DISPERISION プレート 拡散 OT
12.1 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 H5501X 4 BOLT ボルト CBSS3-8 OT
14 AGFGC8052 1 HOLDER, LIGHT ホルダ ライト OT
16 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
17 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 N10795 3 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
19 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1040R 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
21 DEGC1270 1 SPACER スペーサ PL
22 DEEM5391 2 LAMP ランプ OT
24 GGGC1231 2 BLOCK ブロック FE
25 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
29 GGGC1192 1 BKT, RETAINER ＢＫＴ 押え FE
30 GGGC1211 1 COVER, GLASS カバー ガラス OT
31 K5172C 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X003(3ｶ ｼﾛ) FE
32 EEBR1791 1 SEAL シール OT
53
PTS-XPFS-02JE
AA
AA
BB
BB
49
47
48
45
46
43
44
37
36
32
33
33
32
24
18
14
17
16
15
13
7
10
9
8
12
13
5
6
1
11
4
3
2
21
20
22
29
30
31
25
26
27
23
53
35
34
23
28
22
20
21
19
14
17
16
15
38
39
40
42
41
57,58
59
56
56
55
54
55
52
51
50
56
56
56
35
34
AGGAB9502
54
PTS-XPFS-02JE
