CAMERA 2/2
カメラ 2/2 AGGGC9505
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGGC8065 1 HOLDER, LIGHT ホルダ ライト OT
2 AGGGC8043 1 PLATE, DISPERSION プレート 拡散 OT
3 DBGC1650 1 NAMEPLATE, CAUTION 銘板 注意 PL
3.1 GGGC1680 1 NAMEPLATE, CAUTION 銘板 注意 PL
4 EEBR1720 1 NAMEPLATE, CAUTION 銘板 注意 PL
5 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
7 N10795 3 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
8 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 W1040R 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
10 AGFGC8510 1 HOLDER, LIGHT ホルダ ライト OT
11 K5171S 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
12 AGGGC8111 1 PLATE, DISPERISION プレート 拡散 OT
12.1 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 H5501X 4 BOLT ボルト CBSS3-8 OT
14 AGFGC8052 1 HOLDER, LIGHT ホルダ ライト OT
16 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
17 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 N10795 3 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
19 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1040R 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
21 DEGC1270 1 SPACER スペーサ PL
22 DEEM5391 2 LAMP ランプ OT
24 GGGC1231 2 BLOCK ブロック FE
25 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
29 GGGC1192 1 BKT, RETAINER ＢＫＴ 押え FE
30 GGGC1211 1 COVER, GLASS カバー ガラス OT
31 K5172C 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X003(3ｶ ｼﾛ) FE
32 EEBR1791 1 SEAL シール OT
53
PTS-XPFS-02JE
AA
AA
BB
BB
49
47
48
45
46
43
44
37
36
32
33
33
32
24
18
14
17
16
15
13
7
10
9
8
12
13
5
6
1
11
4
3
2
21
20
22
29
30
31
25
26
27
23
53
35
34
23
28
22
20
21
19
14
17
16
15
38
39
40
42
41
57,58
59
56
56
55
54
55
52
51
50
56
56
56
35
34
AGGAB9502
54
PTS-XPFS-02JE

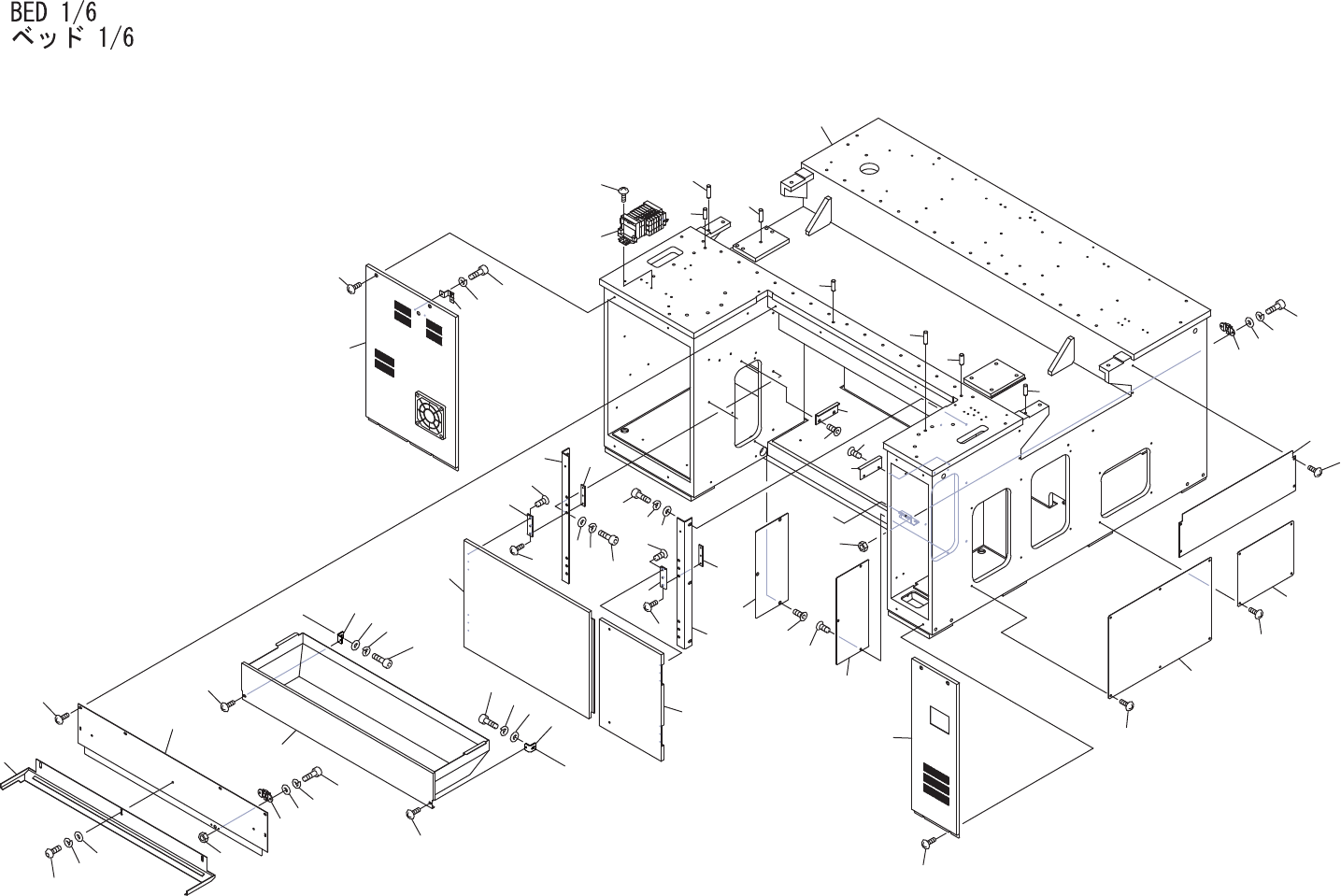

BED 1/6
ベッド 1/6 AGGAB9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEAB1264 1 GUIDE, TAPE ガイド テープ FE
2 K5261H 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
3 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1040W 3 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
5 DEAB1297 1 COVER, FRONT カバー フロント FE
6 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
7 N1011C 1 NUT ナット TL-113-1 OT
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
11 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
12 GGAB0022 1 DUCT ダクト FE
13 K5171W 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
14 GGPK0043 2 BKT ＢＫＴ FE
15 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
18 GGEM2010 1 COVER カバー OT
19 GGEM2020 1 COVER カバー OT
20 T2124C 4 HINGE 蝶番 TH-TM-117 OT
21 K5172M 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
22 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
23 GGAB0232 4 NUT ナット FE
24 GGAB0111 1 BKT ＢＫＴ FE
25 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
26 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
28 GGAB0101 1 BKT ＢＫＴ FE
29 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
30 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
31 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
32 DEAB3135 2 COVER, SIDE カバー サイド FE
33 K5361H 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
34 GGAB0431 2 BKT, SUPPORT ＢＫＴ 支え FE
35 K5361H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
36 GGEM2070 1 COVER カバー OT
37 K5173B 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
38 GGEM2110 1 COVER カバー OT
55
PTS-XPFS-02JE
