PTS-XPFS-02JE - 第61页
BED 3/6 ベッド 3/6 AGGAB9502 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AGGAB8011 1 BOX, DUST ＢＯＸ ダスト OT 2 DNAB1352 1 BOX, DUST ＢＯＸ ダスト OT 3 GGAB0630 2 COLLAR カラ…
H=900mm H=912mm H=950mm H=962mm
H=965mm
10
13
12
11
14
15
25
25
26
27
24
20
23
22
21
17
18
19
16
9
8
5
6
4
3
1
7
26
27
24
28
29
30
32
31
33
15.1
AGGAB9502
60
PTS-XPFS-02JE

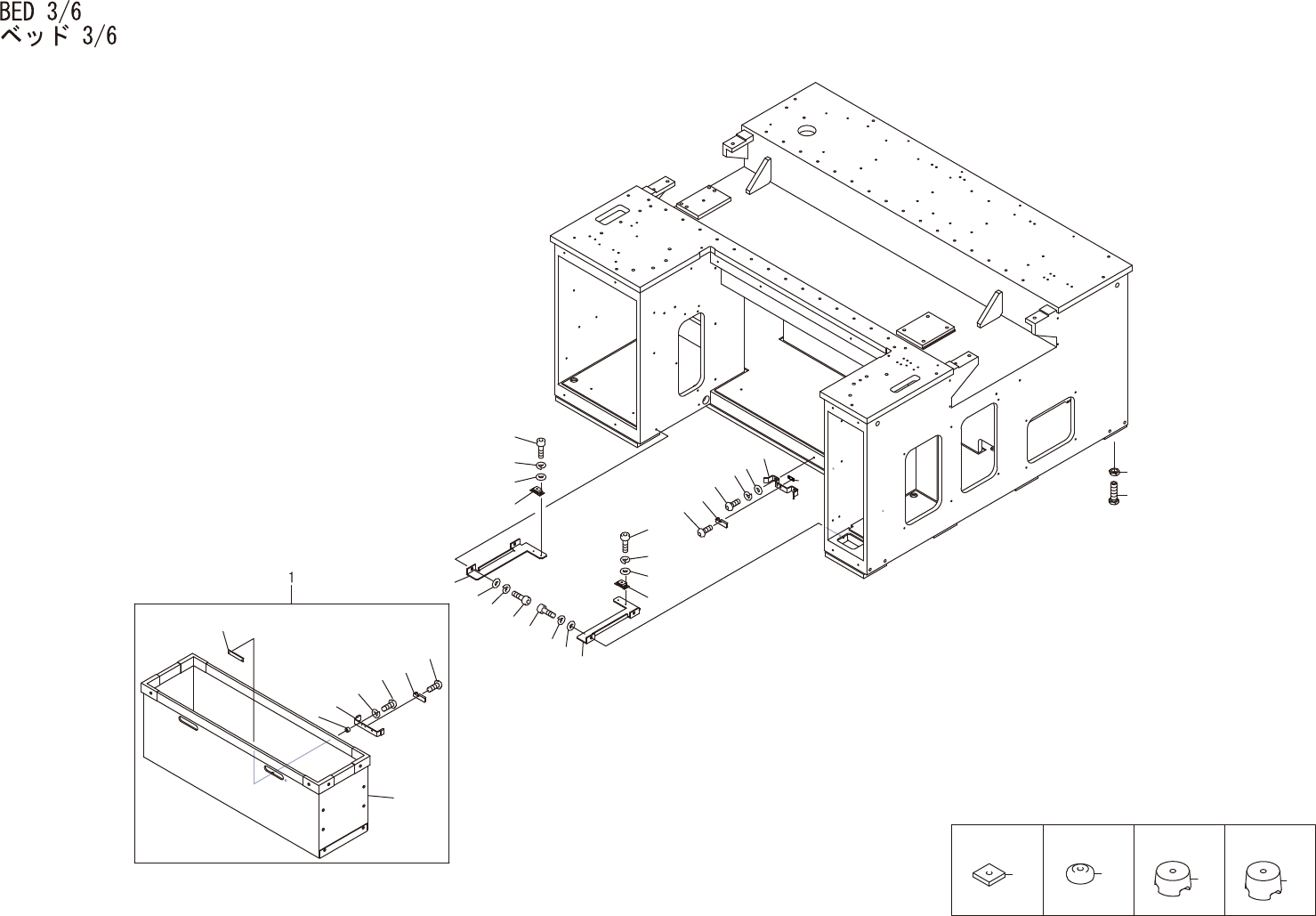

BED 3/6
ベッド 3/6 AGGAB9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGAB8011 1 BOX, DUST ＢＯＸ ダスト OT
2 DNAB1352 1 BOX, DUST ＢＯＸ ダスト OT
3 GGAB0630 2 COLLAR カラー FE
4 GGAB0620 1 BKT ＢＫＴ FE
5 H5514C 2 BOLT ボルト SRBS-M3X12 OT
6 W1021C 2 WASHER, LOCK ワッシャ スプリング 3M/M ｽﾃﾝﾚｽ OT
7 GGAB0600 1 NUT ナット FE
8 M1056K 1 MAGNET SW マグネットＳＷ XCS-DMC7905 OT
9 H5513B 2 BOLT ボルト SRBS-M3X6 OT
10 GFAB1181 1 BKT, SENSOR ＢＫＴ センサ FE
11 H5512A 2 BOLT ボルト SRBS-M5X16 OT
12 W1023C 2 WASHER, LOCK ワッシャ スプリング 5M/M ｽﾃﾝﾚｽ FE
13 W1003W 2 WASHER ワッシャ WSSS10-6-2 OT
14 M1056K 1 MAGNET SW マグネットＳＷ XCS-DMC7905 OT
15 H5514C 2 BOLT ボルト SRBS-M3X12 OT
15.1 GFAB1210 1 NUT ナット OT
16 GGAB0091 1 BKT ＢＫＴ FE
17 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
18 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
20 GGAB0082 1 BKT ＢＫＴ FE
21 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
22 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
23 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
24 M1010F 2 MAGNET CATCH マグネットキャッチ TL-73S OT
25 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
28 LGA0061 8 BOLT, LEVELLING ボルト レベリング FE
29 LGA0070 8 NUT ナット FE
30 BB42331 8 SHEET, LEVELING シート レベリング FE H=900mm
31 GGA8030 8 SHEET, LEVELING シート レベリング FE H=950mm
32 BB43880 8 SHEET, LEVELING シート レベリング FE H=912mm
33 GGA8040 8 SHEET, LEVELING シート レベリン
グ
FE H=962mm,965mm
61
PTS-XPFS-02JE

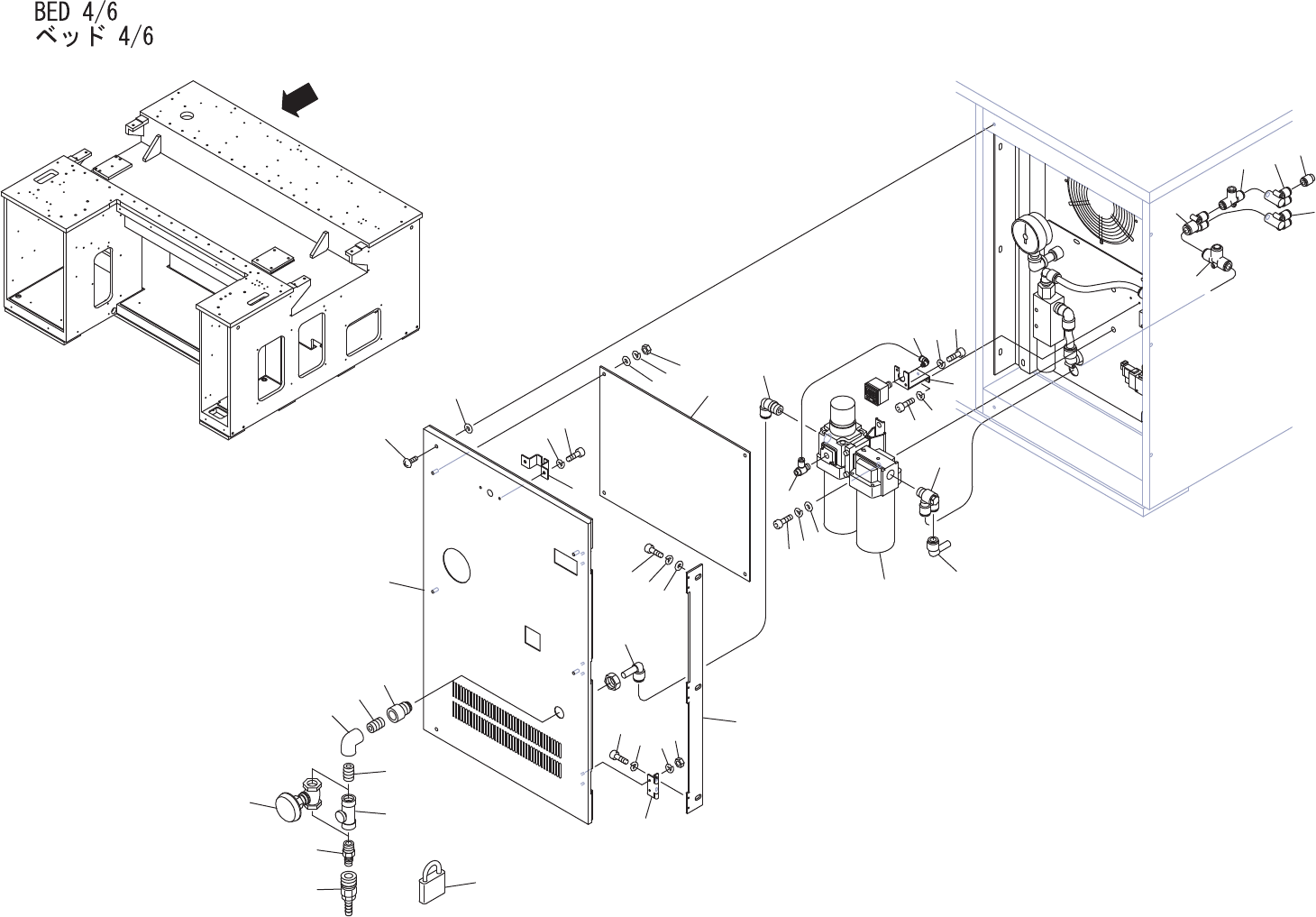

VIEWVIEW AA
AA
44
45
44
43
42
41
6
36
20
21
22
23
14
15
16
40
13
17
24
25
26
27
25
28
29
30
31
11
12
8
9
10
38
39
40
6
7
5
7
37
35
1
2
3
4
33
34
32
18
AGGAB9502
62
PTS-XPFS-02JE
