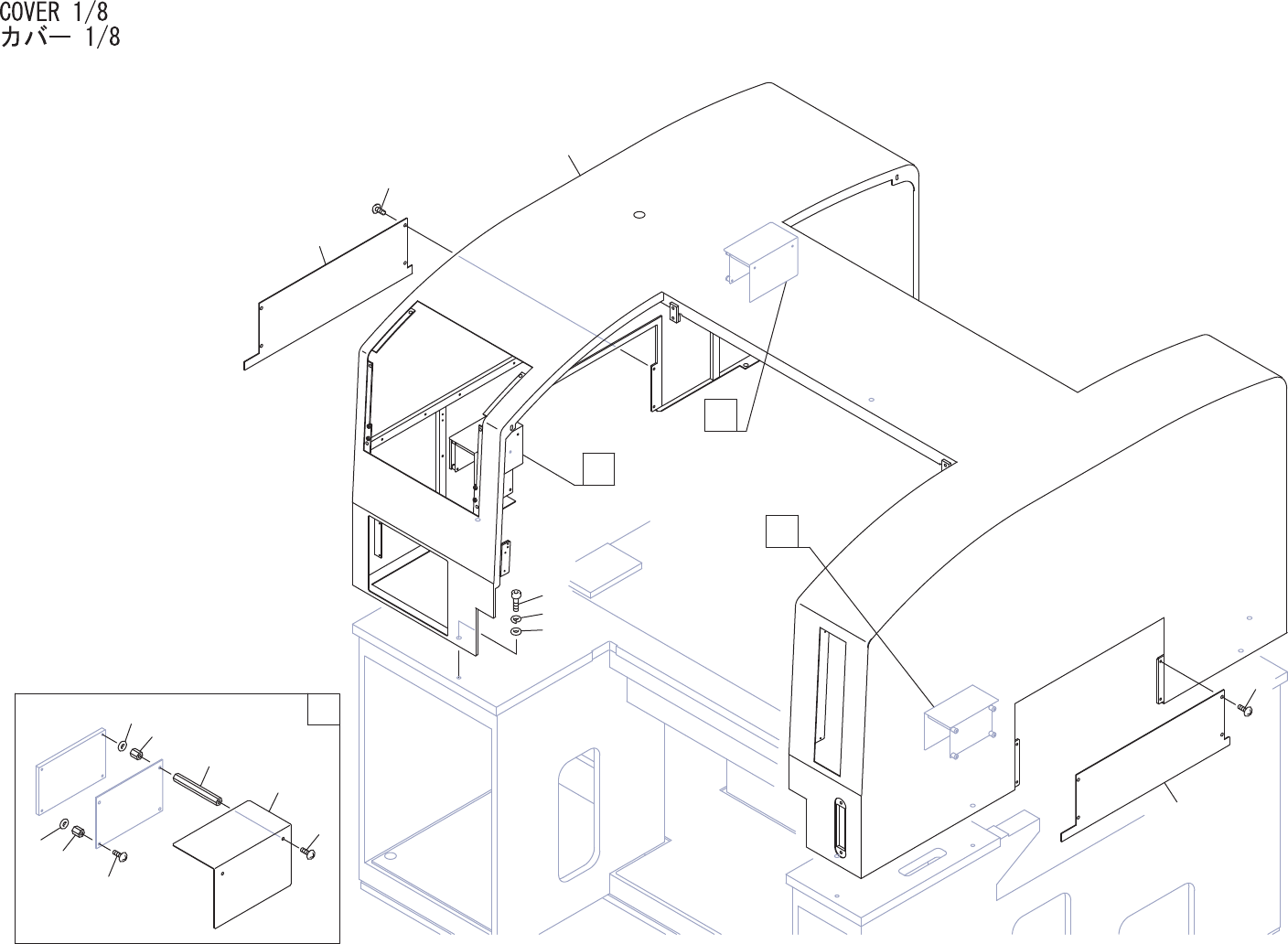

COVER 1/8
カバー 1/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK5017 1 COVER, OVERALL カバー 全体 FE
2 H5340A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
3 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
4 W1040X 8 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
5 GGAK2520 2 COVER カバー FE
6 K5171W 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
7 GGAK0712 3 COVER カバー FE
8 K51710 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
9 S3233B 6 SPACER スペーサ SQ-55 OT
10 S32281 12 SPACER スペーサ BSB-310E OT
11 K51710 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
12 W1042A 12 WASHER, FLAT ワッシャ 平 4W- 3 FE
