PTS-XPFS-02JE - 第84页
C C B B D D D D E E E E A A A A B B C C A A 1 2 2 3 3 4 4 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 11 11 12 12 13 13 14 15 16 15 16 14 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 …
This page intentionally blank.
83
PTS-XPFS-02JE
CC
BB
DD
DD
EE
EE
AA
AA
BB
CC
AA
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
15
16
14
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
33
34
32
34
35
36
37
38
39
40
41
42
43
43.1
43.1
43
44
45
46
47
48
49
50
51
52
53
AGGAK9502
84
PTS-XPFS-02JE

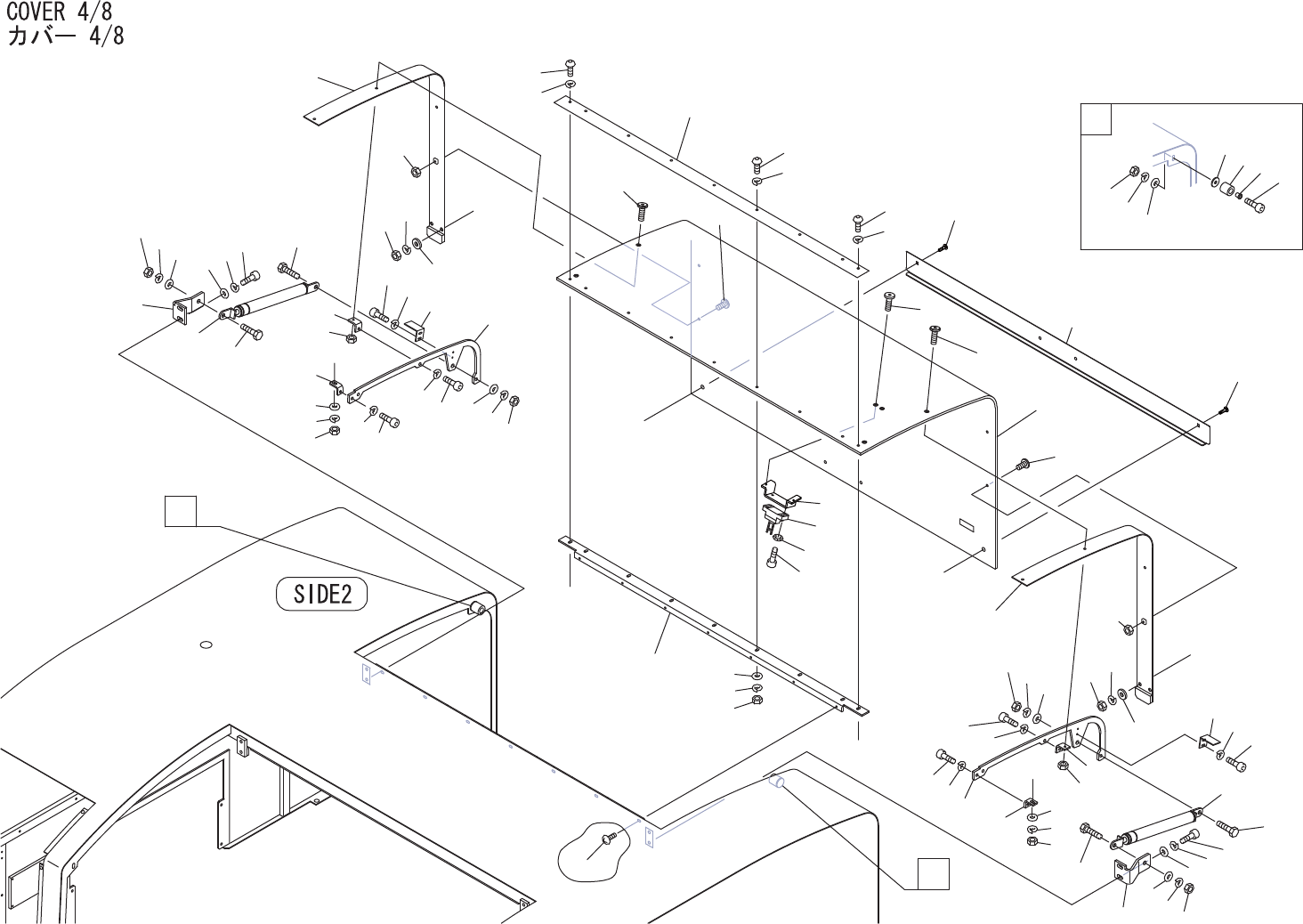

COVER 4/8
カバー 4/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK1961 1 BKT ＢＫＴ FE
2 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
5 T1065Z 2 DAMPER ダンパ KMF80-20 ｶﾞｽｽﾌﾟﾘﾝｸﾞ OT
6 H5120C 4 BOLT ボルト TM-171-B1(5697) OT
7 N10799 4 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE
8 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
9 W1040X 4 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
10 GGAK5312 2 DOG ドッグ FE
11 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
12 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 GGAK2051 2 BKT ＢＫＴ FE
14 K5257T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X020 FE
15 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
16 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 GGAK5161 2 RIB リブ FE
19 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 GGAK1981 6 BKT ＢＫＴ FE
22 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
23 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
24 H5289C 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 ｺﾞｸﾃｲﾄｳ OT
25 N10796 6 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
26 GGAK5152 2 BKT ＢＫＴ FE
27 GGAK5121 2 BOLT ボルト OT
28 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 W1088A 2 WASHER ワッシャ WSSB13-6-2 FE
31 GGAK2042 1 COVER カバー FE
32 K5257T 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X020 FE
33 N10796 7 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
34 W1022A 14 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 W1043A 7 WASHER, FLAT ワッシャ 平 4W- 4 FE
36 GGAK5350 1 BKT ＢＫＴ FE
37 H5289C 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 ｺﾞｸﾃｲﾄｳ OT
38 S3193X 1 SW, LIMIT ＳＷ リミット D4DS-K5 OT
