B B B B A A A A 1 1 2 2 3 4 4 5 5 6 6 7 8 8 9 9 10 10 11 12 13 14 12 13 14 15 15 16 16 17 17 18 18 19 19 20 20 21 22 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 33 33 34 34 35 35 36 37 37 38 38 39 39 40 40 41 4…
This page intentionally blank.
87
PTS-XPFS-02JE
BB
BB
AA
AA
1
1
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
33
34
34
35
35
36
37
37
38
38
39
39
40
40
41
41
AGGAK9502
88
PTS-XPFS-02JE

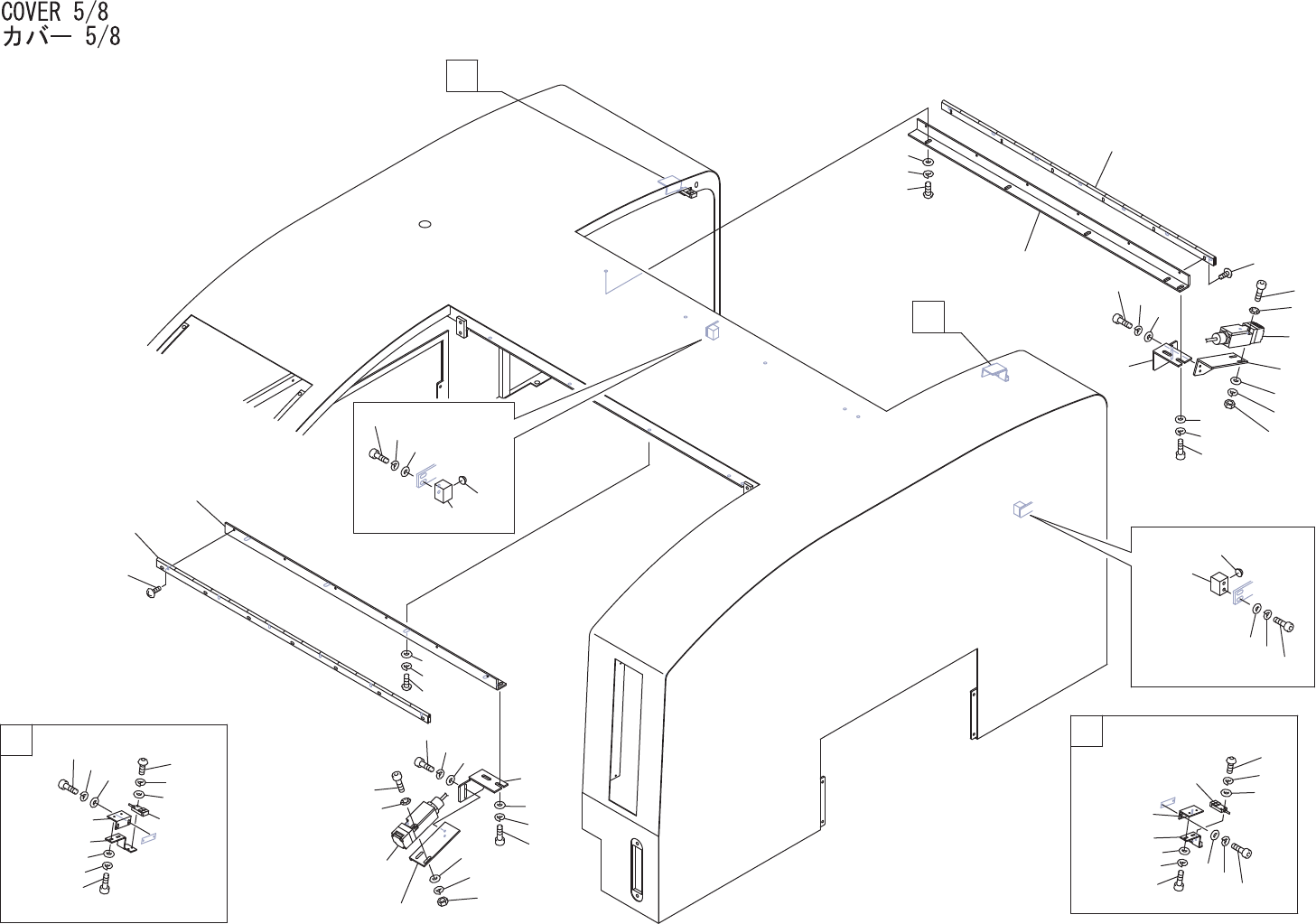

COVER 5/8
カバー 5/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK0832 2 HINGE 蝶番 OT
2 K5172L 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
3 GGAK2031 1 BKT ＢＫＴ FE
4 K5262E 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
5 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
6 W1045A 6 WASHER, FLAT ワッシャ 平 4W- 6 FE
7 GGAK1921 1 BKT ＢＫＴ FE
8 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
9 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 GGAK1901 1 BKT ＢＫＴ FE
12 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 S31937 2 SW, LIMIT ＳＷ リミット D4NS-1BF OT
16 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
17 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
18 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
19 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 GGAK1991 1 BKT ＢＫＴ FE
22 GGAK1931 1 BKT ＢＫＴ FE
23 GGAK1911 1 BKT ＢＫＴ FE
24 S3110W 2 SW, PROXIMITY ＳＷ 近接 GXL-15FLU OT
25 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
28 GGAK2870 2 BKT ＢＫＴ FE
29 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
30 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
31 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
32 GGAK2850 1 BKT ＢＫＴ FE
33 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
34 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
36 GGAK2860 1 BKT ＢＫＴ FE
37 S3017C 2 STOPPER ストッパ TM-180-303 OT
38 GGAK5111 2 BLOCK STOPPER ブロックストッパ FE
