PTS-XPFS-02JE - 第93页
COVER 6/8 カバー 6/8 AGGAK9502 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAK2092 1 BKT ＢＫＴ FE 2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 3 W1042A 2 WASHER,…
AA
AA
11
10
9
11
10
9
1
4
3
2
6
5
8
12
21
20
19
18
17
15
15
13
14
27
26
25
24
23
22
16
AGGAK9502
92
PTS-XPFS-02JE

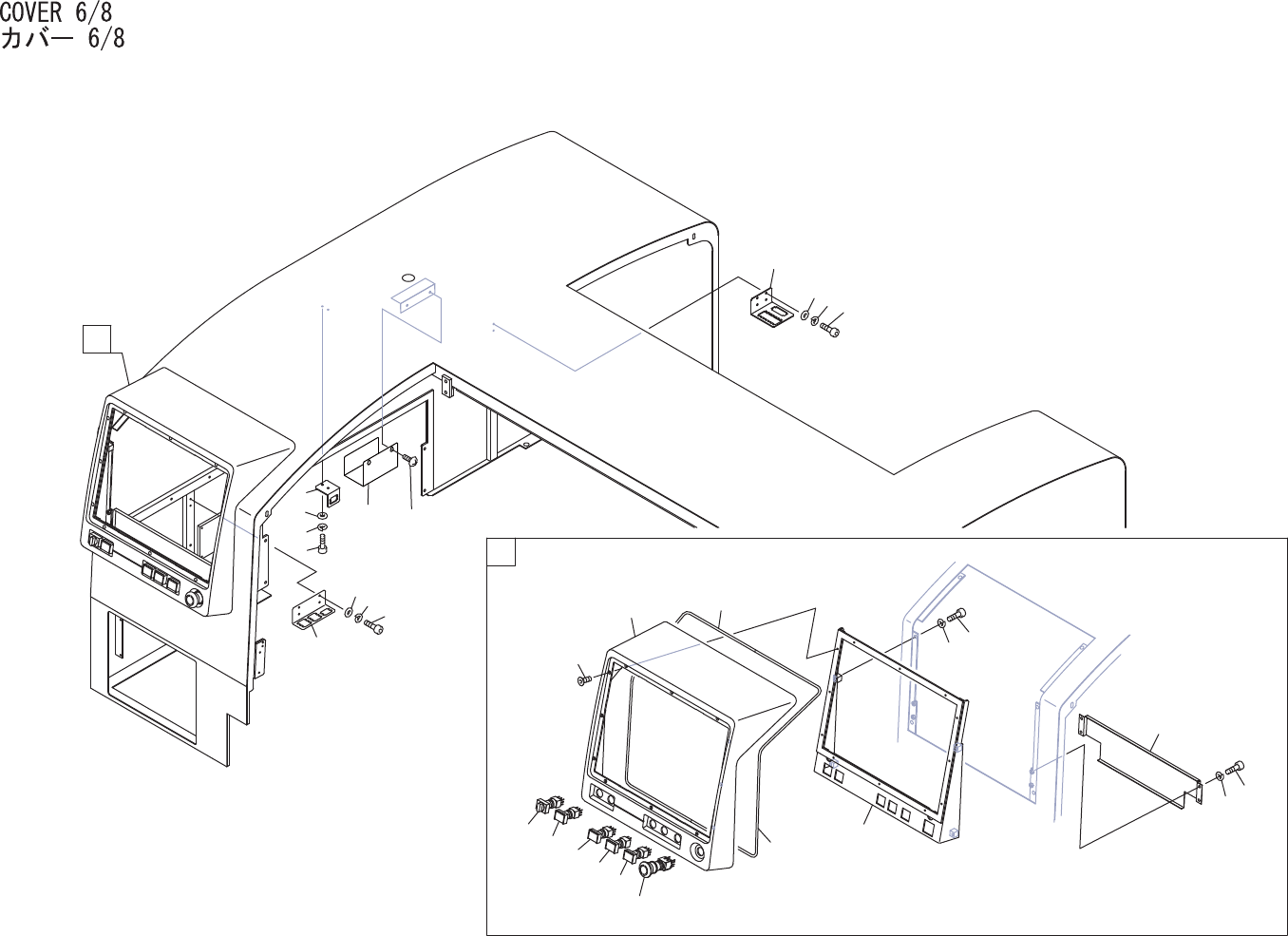

COVER 6/8
カバー 6/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK2092 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGAK3270 1 COVER, WIRING カバー 配線 FE
6 K5172A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X015 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 GGAK3250 1 BKT ＢＫＴ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 GGAK3191 1 BKT ＢＫＴ FE
13 GGAK0671 1 PANEL, OPERATION パネル 操作 PL
14 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 GGAK0691 2 SPACER スペーサ PL
16 GGAK1322 1 BKT ＢＫＴ FE
17 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 GGAK1331 1 BKT ＢＫＴ FE
20 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 . 1 SW ＳＷ LA3F-32C24W OT
23 . 1 SW ＳＷ LA3L-M1C14G OT
24 . 1 SW ＳＷ LA3L-M1C24G OT
25 . 1 SW ＳＷ LA3B-M1C1LY OT
26 . 1 SW ＳＷ LA3L-M1C14G OT
27 . 1 SW ＳＷ XA1E-BV303RH OT
93
PTS-XPFS-02JE
AA
AA
DD
BB
BB
CC
CC
STANDARD
FEEDER SET TABLE OPTION
DD
OPTION
4
3
86
85
2
4
3
2
1
5
18
51
26
25
34
24
27
62
30
46
55
51
63
16
52
33
13
59
57
56
36
37
28
29
54
31
32
31
32
15
14
17
20
19
22
23
34
47
48
50
49
47
48
50
49
74
75
73
53
38
61
21
64
60
58
35
40
41
42
39
43
30
44
45
33
72
76
79
78
77
77
78
79
80
87
87
66
68
67
71
70
69
65
81
82
83
84
8
9
7
6
11
12
10
AGGAK9502
94
PTS-XPFS-02JE
