PTS-XPFS-02JE - 第94页
A A A A D D B B B B C C C C ST ANDARD FEEDER SET T ABLE OPTION D D OPTION 4 3 86 85 2 4 3 2 1 5 18 51 26 25 34 24 27 62 30 46 55 51 63 16 52 33 13 59 57 56 36 37 28 29 54 31 32 31 32 15 14 17 20 19 22 23 34 47 48 50 49 4…
COVER 6/8
カバー 6/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK2092 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGAK3270 1 COVER, WIRING カバー 配線 FE
6 K5172A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X015 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 GGAK3250 1 BKT ＢＫＴ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 GGAK3191 1 BKT ＢＫＴ FE
13 GGAK0671 1 PANEL, OPERATION パネル 操作 PL
14 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 GGAK0691 2 SPACER スペーサ PL
16 GGAK1322 1 BKT ＢＫＴ FE
17 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 GGAK1331 1 BKT ＢＫＴ FE
20 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 . 1 SW ＳＷ LA3F-32C24W OT
23 . 1 SW ＳＷ LA3L-M1C14G OT
24 . 1 SW ＳＷ LA3L-M1C24G OT
25 . 1 SW ＳＷ LA3B-M1C1LY OT
26 . 1 SW ＳＷ LA3L-M1C14G OT
27 . 1 SW ＳＷ XA1E-BV303RH OT
93
PTS-XPFS-02JE
AA
AA
DD
BB
BB
CC
CC
STANDARD
FEEDER SET TABLE OPTION
DD
OPTION
4
3
86
85
2
4
3
2
1
5
18
51
26
25
34
24
27
62
30
46
55
51
63
16
52
33
13
59
57
56
36
37
28
29
54
31
32
31
32
15
14
17
20
19
22
23
34
47
48
50
49
47
48
50
49
74
75
73
53
38
61
21
64
60
58
35
40
41
42
39
43
30
44
45
33
72
76
79
78
77
77
78
79
80
87
87
66
68
67
71
70
69
65
81
82
83
84
8
9
7
6
11
12
10
AGGAK9502
94
PTS-XPFS-02JE

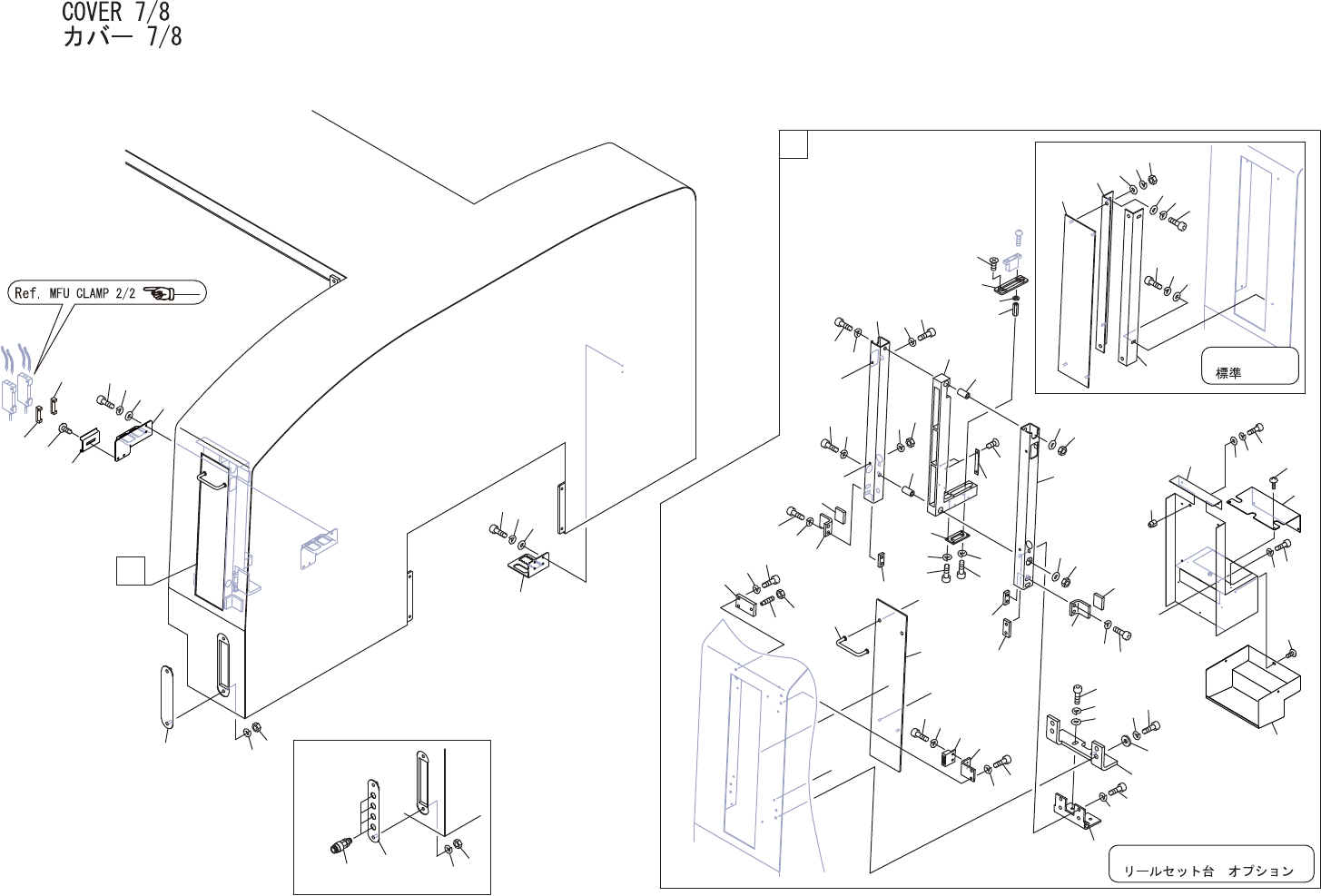

COVER 7/8
カバー 7/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK3340 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
5 GGAK3191 1 BKT ＢＫＴ FE
6 K11576 4 COUPLER カプラ KK3S-04E OT
7 GGAK2930 1 COVER 蓋 FE
8 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
9 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 GGAK2940 1 COVER, BLIND 蓋 盲 FE
11 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
12 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
13 GGAK2350 1 BKT ＢＫＴ FE
14 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 S3017N 1 STOPPER ストッパ USS5-15 OT
17 N1084B 1 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE 16-ACC
18 GGAK2340 1 BKT ＢＫＴ FE
19 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
20 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 M1011L 1 MAGNET CATCH マグネットキャッチ TL-105S OT
22 H5268Z 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
23 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
24 T5000E 1 HANDLE 取手 RD5-55S-5 OT
25 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
26 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 GGAK2290 1 COVER カバー FE
28 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 GGAK2360 2 BKT ＢＫＴ FE
31 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 GGAK2370 2 STOPPER ストッパ PL
34 GGAK2480 2 NUT ナット FE
35 GGAK2391 1 HINGE ヒンジ OT
36 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
37 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
38 GGAK2440 2 NUT ナット FE
95
PTS-XPFS-02JE
