COVER 8/8 カバー 8/8 AGGAK9502 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAK1522 1 COVER カバー FE 2 GGAK1710 1 GUIDE ガイド PL 3 GGAK1730 1 GUIDE ガイド PL 4 GGAK1702 …
AA
AA
13
17
19
18
22
23
24
21
16
31
32
33
30
29
15
36
4
28
2
35
34
14
25
27
26
17
17
20
20
7
6
5
7
8
6
5
28
3
12
11
10
14
15
16
29
30
25
26
27
21
9
31
32
24
23
22
17
18
13
19
1
45
48
47
46
49
51
50
37
38
42
44
43
41
40
39
52
53
AGGAK9502
98
PTS-XPFS-02JE

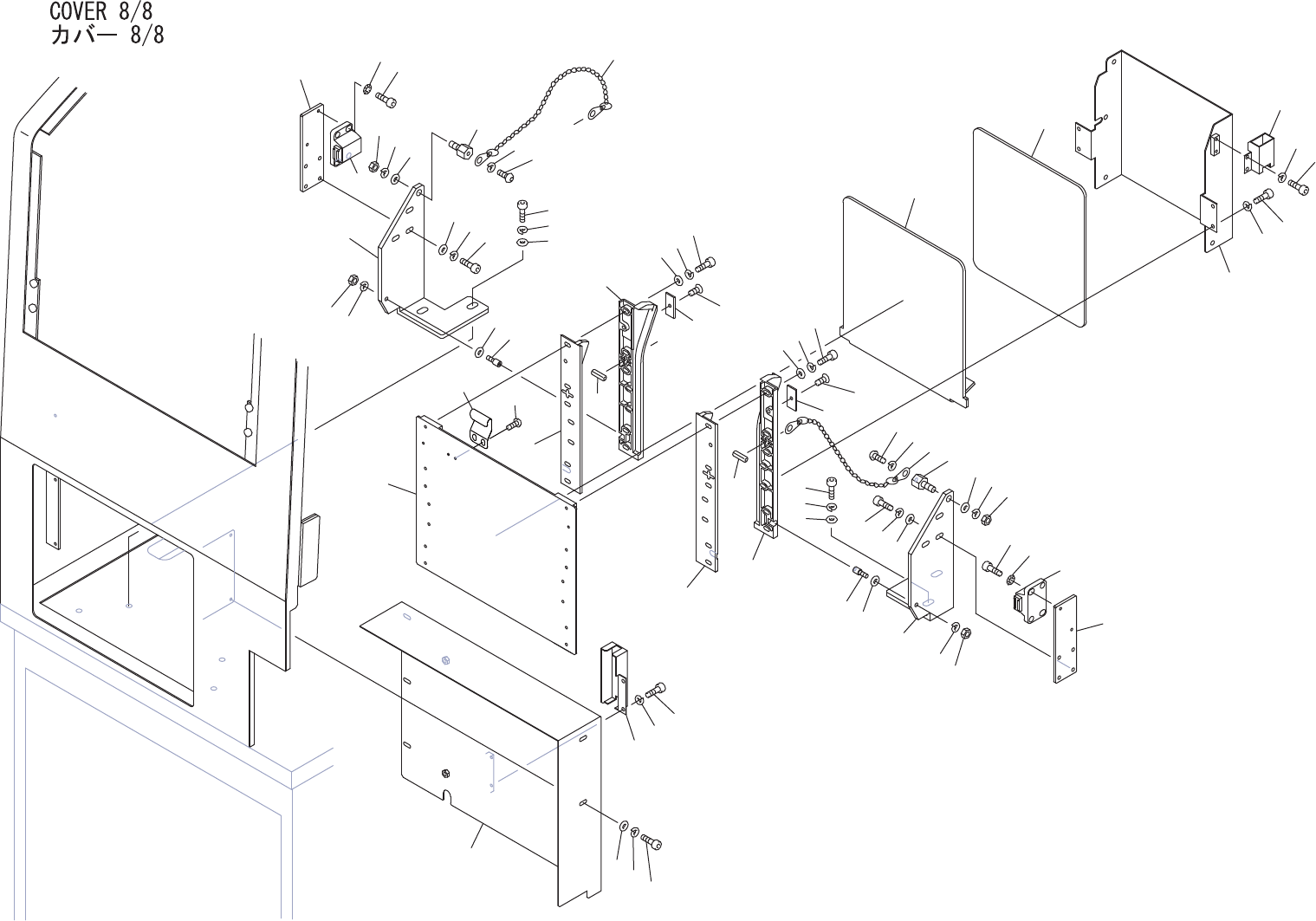

COVER 8/8
カバー 8/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK1522 1 COVER カバー FE
2 GGAK1710 1 GUIDE ガイド PL
3 GGAK1730 1 GUIDE ガイド PL
4 GGAK1702 1 GUIDE ガイド PL
5 H52626 10 BOLT, HEX SOCKET ボルト 六角穴 M3X16 FE
6 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 W1042A 10 WASHER, FLAT ワッシャ 平 4W- 3 FE
8 GGAK1722 1 GUIDE ガイド PL
9 GGAK1492 1 BKT ＢＫＴ FE
10 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
11 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
12 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
13 GGAK1561 2 PLATE プレート FE
14 H5290A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
15 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
17 M1010L 2 MAGNET CATCH マグネットキャッチ TL-306 OT
18 K5275A 4 CONTACTOR コンタクタ LLF-41T-1.3 FE
19 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 K5170Y 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X014 FE
21 GGAK1451 2 BKT, STOPPER ＢＫＴ ストッパ FE
22 N10798 2 NUT, HEX ナット 六角 M06(3ｶ ｸﾛ) FE
23 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
24 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
25 GGAK1510 2 CHAIN チェーン OT
26 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 H20943 2 PIN, PARALLEL ピン 平行 ﾟ2X12 Aｼｭ OT
29 GGAK1461 2 PIN, PIVOT ピン 支点 FE
30 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
31 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 GGAK1502 1 BKT ＢＫＴ FE
34 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
35 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
36 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
37 GGAK1552 1 HOLDER 受け AL
38 GGAK1580 1 PAD パット OT
99
PTS-XPFS-02JE
COVER 8/8
カバー 8/8 AGGAK9502
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 GGAK1543 1 HOLDER ホルダ FE
40 H5278A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
41 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 GGAK0550 1 BKT, RETAINER ＢＫＴ 押え FE
43 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
44 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
45 GGAK1531 1 COVER カバー FE
46 H5274A 5 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
47 W1021A 5 WASHER, LOCK ワッシャ スプリング 3M/M FE
48 W1042A 5 WASHER, FLAT ワッシャ 平 4W- 3 FE
49 GGAK1572 1 BKT, RETAINER ＢＫＴ 押え FE
50 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
51 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 GGAK3350 1 SPRING, PLATE スプリング 板
53 K5365R 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X004(3ｶ ｼﾛ)
