NPM-DGS
程序手册
10.2
编辑生产数据
Page 10-8 EJS9AC-MB-10P-13

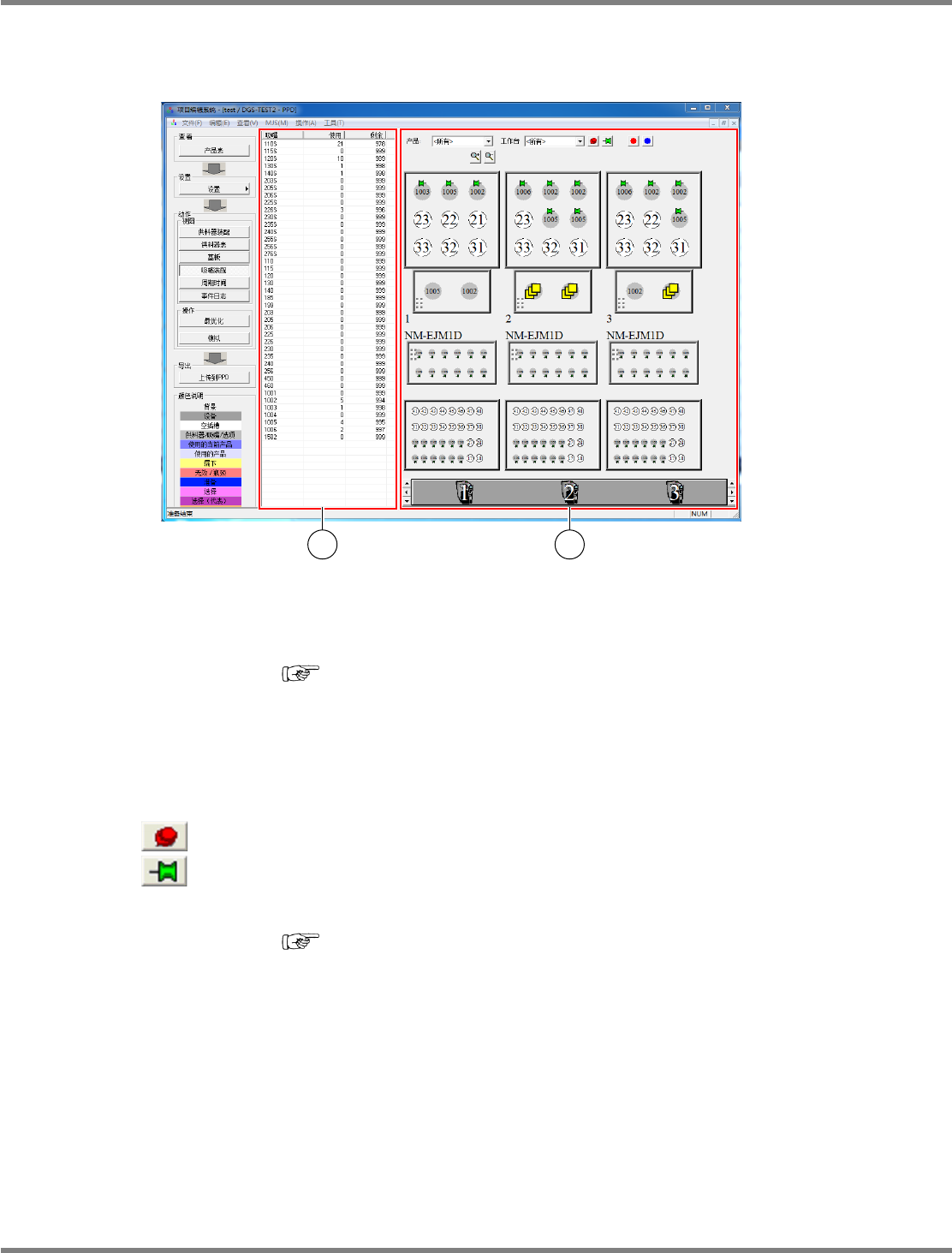

10.2.3
吸嘴装配画面
显示吸嘴装配画面，以确认吸嘴的配置状态。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
装配到吸嘴交换器的数量
)
。
操作与
PPD
编辑器的吸嘴一览相同。
详细内容，请参照
‘9.4.3
吸嘴装配画面
’
。
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
在
LWS
模式的吸嘴布局中，没有如下所示的全固定按钮、解除全固定按钮。
(
全固定
)
(
解除全固定
)
其他操作与
PPD
编辑器的吸嘴布局相同。
详细内容，请参照
‘9.4.3
吸嘴装配画面
’
。
LWS100203S-01C03
1
2
NPM-DGS
程序手册
10.2
编辑生产数据
EJS9AC-MB-10P-13 Page 10-9

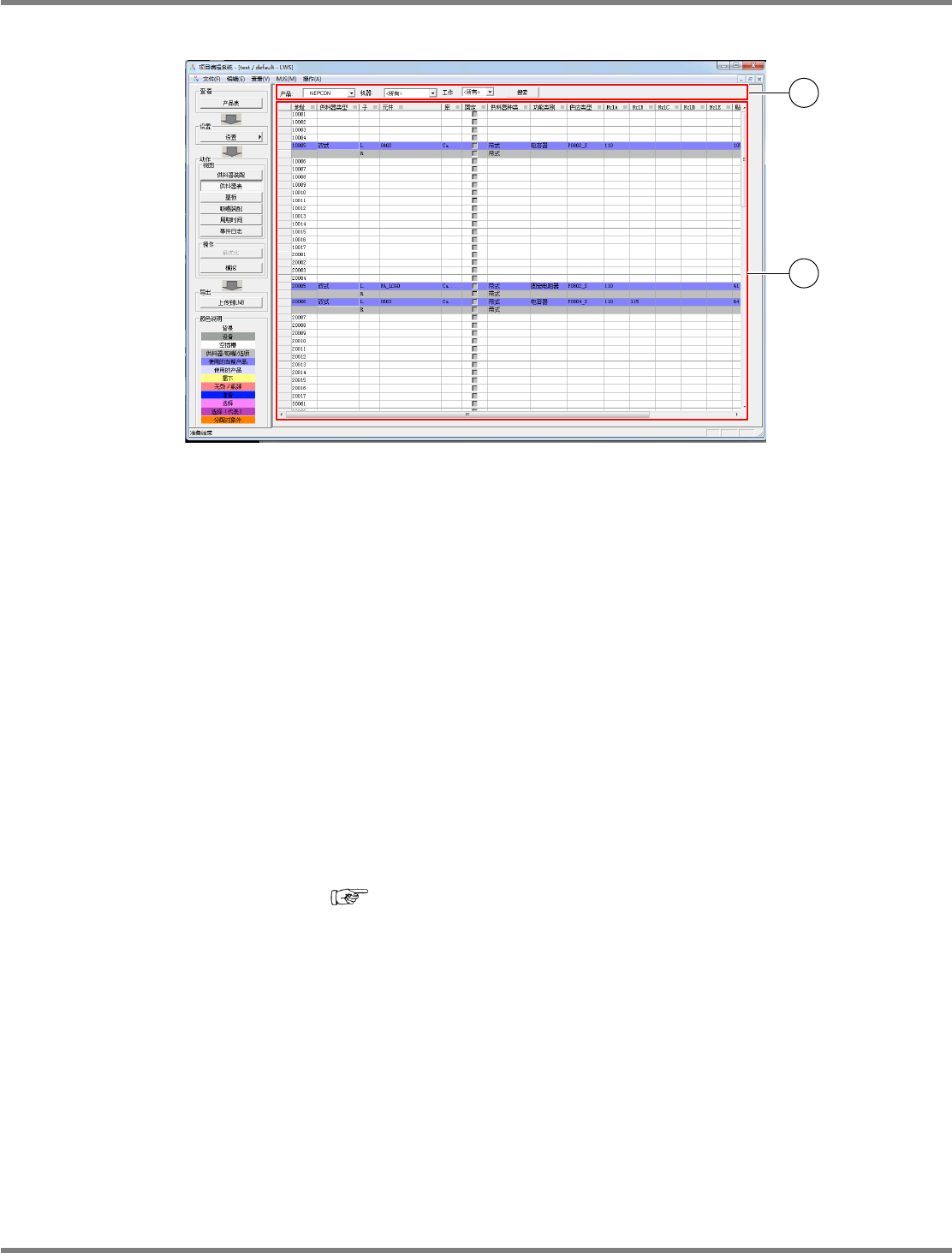

10.2.4
供料器表画面
① 画面显示控制部
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按设备分别显示供料器。
‘
工作
’
按工作台分别显示供料器。
[
搜索
]
显示搜索画面。
② 供料器表的显示部
操作与
PPD
编辑器的供料器显示部相同。
详细内容，请参照
‘9.4.4
供料器表画面
’
。
LWS100204S-01C04
2
1
2
2
NPM-DGS
程序手册
10.2
编辑生产数据
Page 10-10 EJS9AC-MB-10P-13

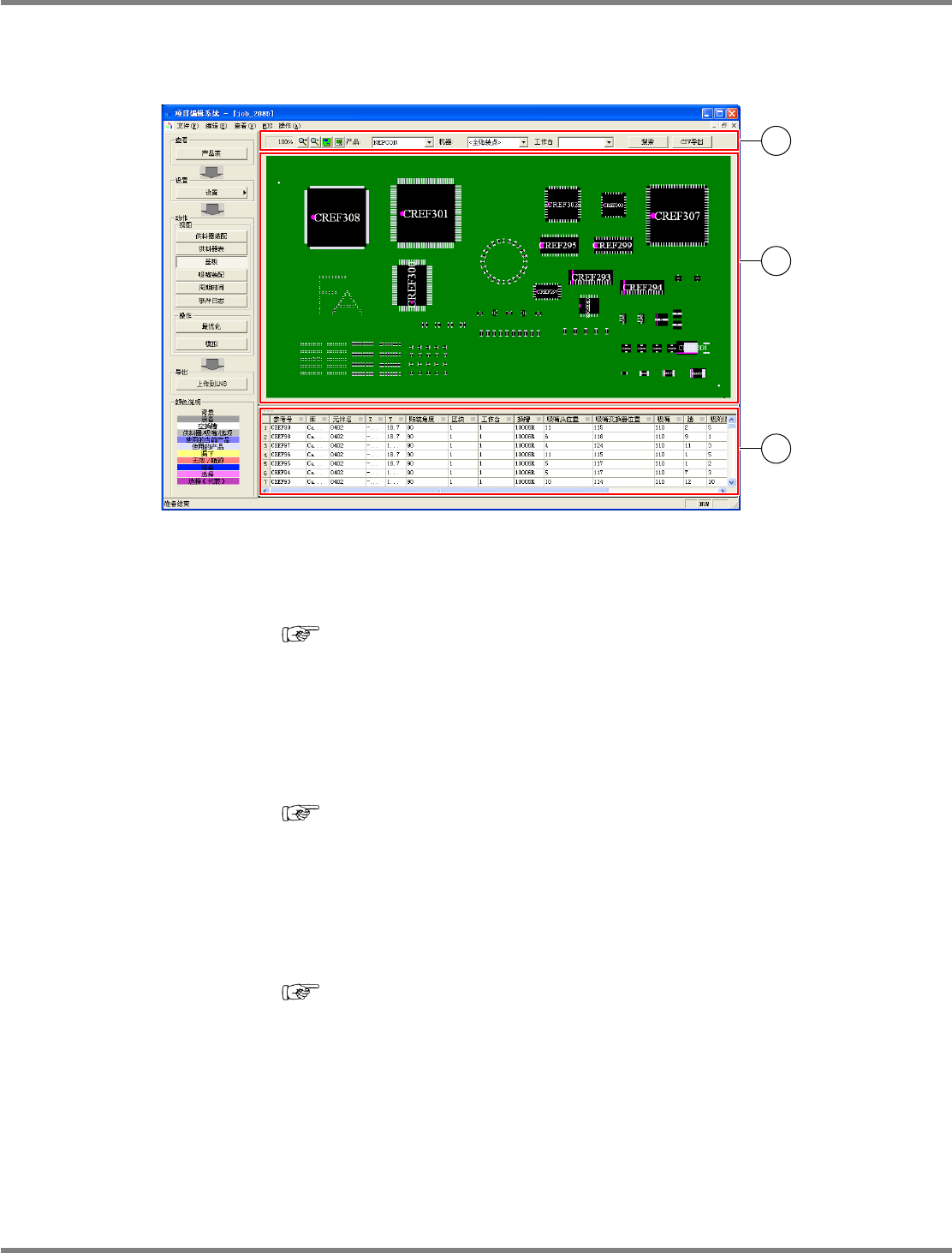

10.2.5
基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
操作与
PPD
编辑器的画面控制器显示部相同。
详细内容，请参照
‘9.4.5
基板画面
’
。
② 基板形象显示部
用区块显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
操作与
PPD
编辑器的基板形象显示部相同。
详细内容，请参照
‘9.4.5
基板画面
’
。
③ 贴装点一览表显示部
一览显示基板意象图显示部上的贴装点。通过选择菜单栏的
[
查看
]
[
贴装坐标一览
]
，可显示
/
隐
藏贴装点列表。
操作与
PPD
编辑器的贴装点一览表显示部相同。
详细内容，请参照
‘9.4.5
基板画面
’
。
LWS100204S-02C00
1
2
3
