2 Übersicht 2.5 Seriennummer des Moduls 14 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 2.5 Seriennummer des Moduls Die Seriennummer der LDU-X finden Sie auf dem Typenschild (1) .
2 Übersicht
2.4 Voraussetzungen und Einschränkungen
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 13
2.4 Voraussetzungen und Einschränkungen
●
Die LDU‑X kann auf Maschinen der SIPLACE X, SX und DX-Serie eingesetzt werden.
●
Die LDU‑X kann nur auf X-Tische gestellt werden. Es ist nicht möglich, die LDU‑X auf S-Ti-
sche zu stellen.
●
Die LDU-X kann Bauteile bis zu einer maximalen Größe von 42x42mm verarbeiten.
– X4i: Beim Einsatz eines WPC ist die maximale Bauteilegröße 32x32mm.
– SX1 und SX2: Bei Verwendung der äußeren Tischposition kann es - in Abhängigkeit von
der Konfiguration des Kopfes - Einschränkungen in der Größe der verarbeitbaren Bauteile
geben.
●
Voraussetzung für den Einsatz der LDU‑X auf den SIPLACE Bestückautomaten ist die Stati-
onssoftware 604 oder höher.
●
Für die Bestückköpfe gelten folgende Einschränkungen:
– SW 604 und 605: nur C&P6, C&P12 und TwinHead
– ab SW 703: keine Einschränkungen
●
Voraussetzung für den Einsatz der LDU‑X auf den SIPLACE Bestückautomaten ist die Linien-
rechnersoftware SIPLACE Pro 5.0.1.35 und höher.
●
Die LDU-X muss manuell in die Rüstung gestellt werden.
●
Die LDU-X darf nicht die jeweils äußeren 6 Spuren (rechts und links) belegen.
●
Auf einen Tisch kann immer nur eine LDU-X gestellt werden.
●
Linearzuführmodule dürfen nicht direkt neben der LDU-X gerüstet werden.
●
Zuführmodule mit kleinen Bauelementen sollten nicht direkt neben der LDU-X gerüstet wer-
den.
●
Das manuelle Tray kann nicht mit einer LDU-X auf einem Tisch gerüstet werden.
●
MTC und LDU-X können nur bei Einportalmaschinen gegenüberliegend gestellt werden.
●
Die Bestückleistung der Maschine wird durch den Dip-Vorgang eingeschränkt.
●
Beim Dippen von Bauteilen werden keine Bestückdaten zu Bedienerinformation (OIS und Ma-
DaMaS) erzeugt.
●
Ein Portal kann jeweils nur mit einer LDU‑X arbeiten (auch wenn von zwei Stellplätzen abge-
holt werden kann).
●
Bei Maschinen mit einem Portal im Bestückbereich kann nur eine LDU-X verwendet werden.
●
Die LDU‑X kann außerhalb der Maschine mit Hilfe eines SSE (Single-Slot-EDIF) betrieben
werden.
●
Mit SW 703 kann es bei SX zu Einschränkungen der Bauteilgröße kommen.
Hardware-Funktionsstände der LDU-X [03063461-xx]
Funktions-
stand
Erläuterung
FS1 In dieser Version sind Fluxsensor und Nachfülleinheit nicht möglich.
FS2 In dieser Version ist das Grundmodul 1,5mm tiefer gelegt, sodass keine Kollisi-
onsgefahr zwischen Fluxsensor und Bestückkopf besteht.
Zum Betrieb des Fluxsensors ist mindestens die Software-Version 2.00 erfor-
derlich.
FS3 Der FS3 enthält zwei zusätzliche Sensoren zur Detektierung der Dip-Platte und
der Auffangwanne. Er ist Voraussetzung für den Betrieb der Nachfülleinheit.
Für die Auswertung der Platten- und Wannensensoren, des Fluxsensors und
den Betrieb der Nachfülleinheit ist mindestens die Software-Version 2.00 erfor-
derlich.
2 Übersicht
2.5 Seriennummer des Moduls
14 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
2.5 Seriennummer des Moduls

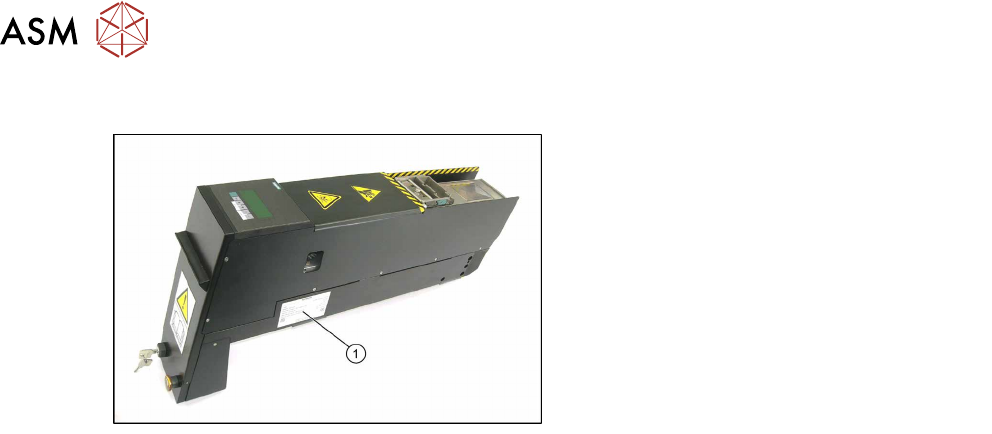

Die Seriennummer der LDU-X finden Sie auf
dem Typenschild (1).
3 Installation
3.1 Stationsrechner
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 15
3 Installation
Bedingungen und Einschränkungen
Die LDU-X kann auf folgenden Maschinentypen eingesetzt werden:
●
SIPLACE X Serie
●
SIPLACE SX Serie
●
SIPLACE CA Serie
Die LDU-X kann nur auf X-Tische gestellt werden. Es ist nicht möglich, die LDU-X auf S-Tische zu
stellen.
Voraussetzung für den Einsatz der LDU-X auf den SIPLACE Bestückautomaten ist:
●
Die Stationssoftware 604.01 mit Service-Pack 01 oder höher
●
Bis August 2008: SIPLACE Pro 5.0 Hotfix 01 (SIPLACE PRO Build V 5.0.1.33) und höher
●
Ab August 2008: SIPLACE Pro 5.2
Folgende Bestückköpfe können mit der LDU-X zusammenarbeiten:
●
C&P6
●
C&P12
●
CPP
●
TwinHead
●
C&P20
Die LDU-X kann außerhalb der Maschine mit Hilfe des SSE (Single Slot EDIF) oder eines Vorrüst-
platzes betrieben werden.
Die Bestückleistung der Maschine wird durch den DIP-Vorgang eingeschränkt.
3.1 Stationsrechner
Die LDU-X wird erst ab der Stations-Software 604.01 unterstützt.
Die Bedienoberfläche und die Funktionalität der Stations-Software für die LDU-X entsprechen im
Großen und Ganzen dem des alten DIP-Moduls mit Drehteller.
3.2 Linienrechner
Es kann das Problem auftreten, dass das Flussmittel in der LDU-X schnell austrocknet, bzw. sich
auf dessen Oberfläche ein Film bildet. Dann kann nach einer definierten Zeit ein Applikationsvor-
gang (Rakeln) gestartet werden. Dieser Applikationsvorgang ist unabhängig vom Bestücken der
Bauelemente. Der Parameter hierfür ist die Vernarbungszeit.
Wenn diese Funktion gefordert wird, dann sind zusätzlich folgende Schritte notwendig:
Es muss zusätzlich zum SIPLACE PRO 5.0 das SIPLACE Pro 5.0 Hotfix 01 oder Hotfix 03 und die
Datei SIPLACEProDipModule2Parameters.XML eingespielt werden.
XML-Datei auf den Linienrechner kopieren
Die Datei SIPLACEProDipModule2Parameters.XML in das Installationsverzeichnis von SIPLACE
PRO kopieren:
C:\Programme\SIEMENS Siplace\SIPLACE PRO\
Kontrolle: In diesem Verzeichnis muss sich die Datei LCSR.exe befinden (Suchfunktion nutzen).
Hotfix einspielen
Auf dem Linienrechner, auf dem der Line Control Server installiert ist und läuft, muss das Hotfix
"SIPLACE Pro 5.0 Hotfix 01/03" eingespielt werden.
Danach sollte folgender Build vorhanden sein: SIPLACE PRO V 5.0.1.33 (und größer)
Das Hotfix ist im SDC (Siplace Download Center) auf www.siplace.com verfügbar.
