4 Servicearbeiten 4.1 Single-Slot-EDIF Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 17 4 Servicearbeiten 4.1 Single-Slot-EDIF Artikelnummer [03037855-xx] VORSICHT Bedienungsanleitung beachten ► Beachten Sie…
3 Installation
3.2 Linienrechner
16 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
SIPLACEProDipModule2Parameters.XML
Die XML-Datei enthält:
a) geometrische Daten (Parameter 1-4), die die Größe der Dip-Fläche (Kavität - Kehle) abbilden.
b) Zeiten für die zusätzlichen Applikationen.
Die Parameter der XML-Datei werden von SIPLACE PRO eingelesen und für alle LDU-X verwen-
det, die durch diesen SIPLACE PRO Linienrechner angesteuert werden.
Beispiel: Ein Linienrechner ist mit zwei Linien verbunden, die aus je 5 Maschinen bestehen. Auf
diesen beiden Linien sind z.B. 6 LDU-X verteilt gerüstet. Dann gelten die Parameter der XML-Datei
für alle 6 LDU-X.
Eine separate Parametrierung der einzelnen LDU-X für die einzelnen Maschinen und Stellplätze ist
mit diesem Hotfix nicht möglich!
Parameter
Die Datei SIPLACEProDipModule2Parameters.XML enthält folgende Zeilen, in denen Die LDU-X
Parameter beschrieben sind:
<?xml version="1.0" encoding="utf-8" ?>
<DipParameters
FluxAreaParameter1="-24500"
FluxAreaParameter2="-34500"
FluxAreaParameter3="24500"
FluxAreaParameter4="19500"
Thickness="100"
CicatrizationTime="2"
CuringTime="10"
PreparationTime="2000"
/>
CicatrizationTime = "2" → Vernarbungszeit = 2 Minuten
4 Servicearbeiten
4.1 Single-Slot-EDIF
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 17
4 Servicearbeiten
4.1 Single-Slot-EDIF
Artikelnummer [03037855-xx]
VORSICHT
Bedienungsanleitung beachten
► Beachten Sie für alle Arbeiten am Single-Slot-EDIF (SSE) die SSE-Bedienungsanlei-
tung!
► Verwenden Sie das SSE aus Gründen der Standsicherheit nur mit Grundplatte.

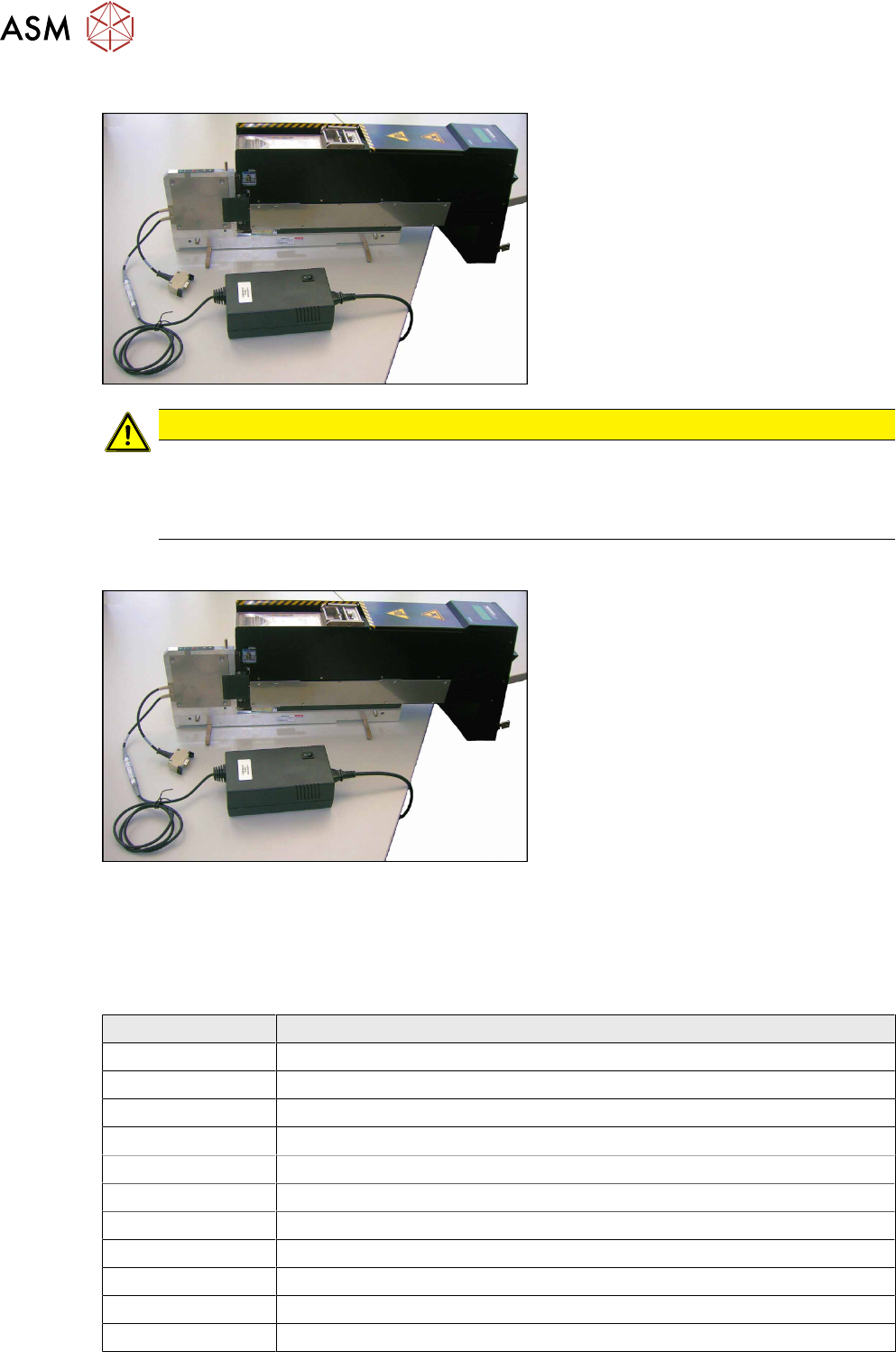

Abb.2: Single-Slot-EDIF mit Netzteil
Abb.3: LDU-X auf Single-Slot-EDIF
4 Servicearbeiten
4.2 Ersatzteiltausch
18 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
4.1.1 LDU-X auf Single-Slot-EDIF stellen
► Setzen Sie die LDU‑X auf das Single-
Slot-EDIF.
► Schieben Sie die LDU‑X in der Spur
bis zum Anschlag.
► Drücken Sie die LDU‑X fest gegen
den Anschlag, sodass die LDU‑X vor-
ne einrastet. Die LDU‑X schaltet sich
bei angeschlossenem Netzteil auto-
matisch ein.
VORSICHT
Automatischer Referenzlauf
Wenn der Schlüsselschalter auf PRODUKTION steht, führt die LDU-X nach dem Einschal-
ten automatisch einen Referenzlauf durch.
Sorgen Sie dafür, dass sich die Achsen für den Referenzlauf frei bewegen können.
4.1.2 LDU-X vom Single-Slot-EDIF entnehmen
► Drücken Sie die Verriegelungstaste
am SSE nach unten.
Die LDU‑X kann nun nach hinten
geschoben und vom SSE entnommen
werden.
4.2 Ersatzteiltausch
4.2.1 Liste der Ersatzteile
Folgende Ersatzteile sind für die LDU-X erhältlich:
Art.-Nr. Bezeichnung
03060794-xx Fluxtopf Standard
03110865-xx Flachbaugruppe (Platine) / EDIF sekundär IrDA-Board
03032819-xx Kabel IrDa - EDIF sekundär
03069261-xx Flachbaugruppe (Platine) / Steuerplatine X-Adapter
03128818-xx Gleitführung hinten komplett
03128490-xx Gleitführung LDU-Version
03134341-xx LDU-X Robustheit V2 Kit
03132870-xx Anschlagstift /X-Serie modifiziert
03128482-xx Stützklotz X16-88 Metallversion
03011739-xx Energie-Dateninterface komplett/X-Serie
03012683-xx Druckfeder D-027
