4 Servicearbeiten
4.2 Ersatzteiltausch
20 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
4.2.3 Fluxbehälter austauschen
Übersicht

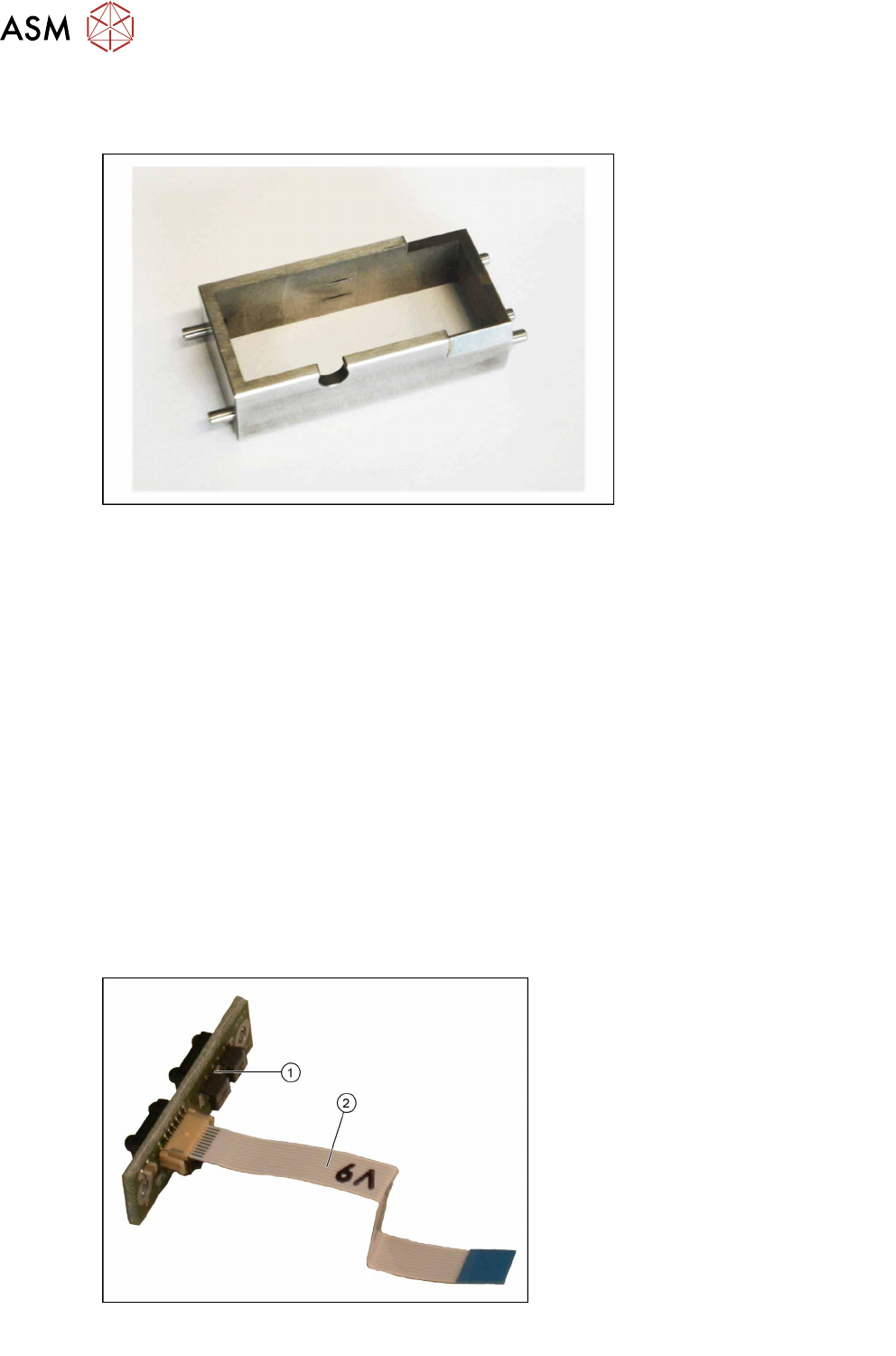

Fluxbehälter [03060794-xx]
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Ersatzteil: Fluxtopf Standard [03060794-xx]
Ausbau
► Entriegeln Sie den Niederhalter und klappen Sie diesen hoch.
► Entnehmen Sie den Fluxbehälter.
Einbau
► Setzen Sie den neuen Fluxbehälter ein.
Achten Sie beim Einsetzen darauf, dass sich die drei Zapfen auf der rechten Seite des Flux-
behälters befinden.
► Klappen Sie den Niederhalter herunter und verriegeln Sie diesen.
► Kontrollieren Sie den korrekten Sitz des Fluxbehälters.
4.2.4 IrDA-Platine austauschen
Überblick
Flachbaugruppe EDIF sekundär IrDA-Platine
[03110865-xx] mit Flachbandkabel
1. Flachbaugruppe EDIF sekundär IrDA-
Platine
2. Flachbandkabel zur Steuerplatine X-
Adapter
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 21
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Torx-Schlüssel Größe 6
●
Ersatzteile:
– FBG EDIF sekundär IrDA-Platine [03110865-xx]
– Flachbandkabel IrDa – EDIF sekundär [03032819-xx]
Ausbau
► Entfernen Sie die Abdeckung über der Steuerplatine X-Adapter (siehe 4.2.29.11 "Abdeckung
der Steuerplatine abmontieren" [}66]).
► Lösen Sie die Kabelschelle und den Stecker zur EDIF-Einheit (siehe 4.2.29.12 "Stecker zur
EDIF-Einheit abmontieren" [}67]).
► Lösen Sie das Flachbandkabel zur IrDA-Platine (siehe 4.2.29.15 "Kabel zur IrDA-Platine lö-
sen" [}68]).
► Drehen Sie die beiden Befestigungs-
schrauben(2) heraus und entnehmen
Sie die IrDA-Platine(1).
Einbau
VORSICHT
Wichtige Einbauhinweise
► Schließen Sie vor dem Einbau der IrDA-Platine das Flachbandkabel an die IrDA-Plati-
ne an.
► Achten Sie darauf, dass das Flachbandkabel nicht geknickt, gequetscht oder ander-
weitig beschädigt wird.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 4.2.5 "Steuerplatine X-Adapter austauschen" [}21]
2 4.2.29.13 "Stecker zur EDIF-Einheit montieren" [}67]
2 4.2.29.14 "Abdeckung der Steuerplatine montieren" [}68]
4.2.5 Steuerplatine X-Adapter austauschen
Überblick
Steuerplatine X-Adapter [03069261-xx]
1. Anschluss für EDIF-Einheit
2. Wahlschalter
3. Anschluss zur LDU-X-Steuerplatine
4. Anschluss für IrDA-Platine
4 Servicearbeiten
4.2 Ersatzteiltausch
22 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Torx-Schlüssel Größe 10
●
Ersatzteil: Steuerplatine X-Adapter [03069261-xx]
Ausbau
► Entfernen Sie die Abdeckung über der Steuerplatine X-Adapter (siehe 4.2.29.11 "Abdeckung
der Steuerplatine abmontieren" [}66]).
► Lösen Sie die Kabelschelle und den Stecker zur EDIF-Einheit (siehe 4.2.29.12 "Stecker zur
EDIF-Einheit abmontieren" [}67]).
► Lösen Sie das Flachbandkabel zur IrDA-Platine (siehe 4.2.29.15 "Kabel zur IrDA-Platine lö-
sen" [}68]).
► Lösen Sie den Stecker(1) zur Haupt-
platine.
 VORSICHT!
Achten Sie darauf, dass das Kabel
nicht in die LDU-X hineinfällt.
.
► Lösen Sie die 6 verlackten Befesti-
gungsschrauben(1).
 HINWEIS!
Zu jeder Schraube gehört eine Fe-
der- und je eine Beilagscheibe.
.
► Nehmen Sie die Steuerplatine(1) her-
aus.
 VORSICHT!
Achten Sie dabei darauf, die seitlich
angebrachte IrDA-Platine(2) nicht zu
beschädigen!
.
► Kontrollieren Sie die Gummifolie(1)
auf der Gehäuseinnenseite auf
Beschädigungen und Sauberkeit. Die
Gummifolie darf nicht entfernt werden.
 VORSICHT!
An der markierten Stelle(2) muss
sich eine Zahnscheibe befinden, die
die Erdung der Platine sicherstellt.
.
