4 Servicearbeiten
4.2 Ersatzteiltausch
22 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Torx-Schlüssel Größe 10
●
Ersatzteil: Steuerplatine X-Adapter [03069261-xx]
Ausbau
► Entfernen Sie die Abdeckung über der Steuerplatine X-Adapter (siehe 4.2.29.11 "Abdeckung
der Steuerplatine abmontieren" [}66]).
► Lösen Sie die Kabelschelle und den Stecker zur EDIF-Einheit (siehe 4.2.29.12 "Stecker zur
EDIF-Einheit abmontieren" [}67]).
► Lösen Sie das Flachbandkabel zur IrDA-Platine (siehe 4.2.29.15 "Kabel zur IrDA-Platine lö-
sen" [}68]).

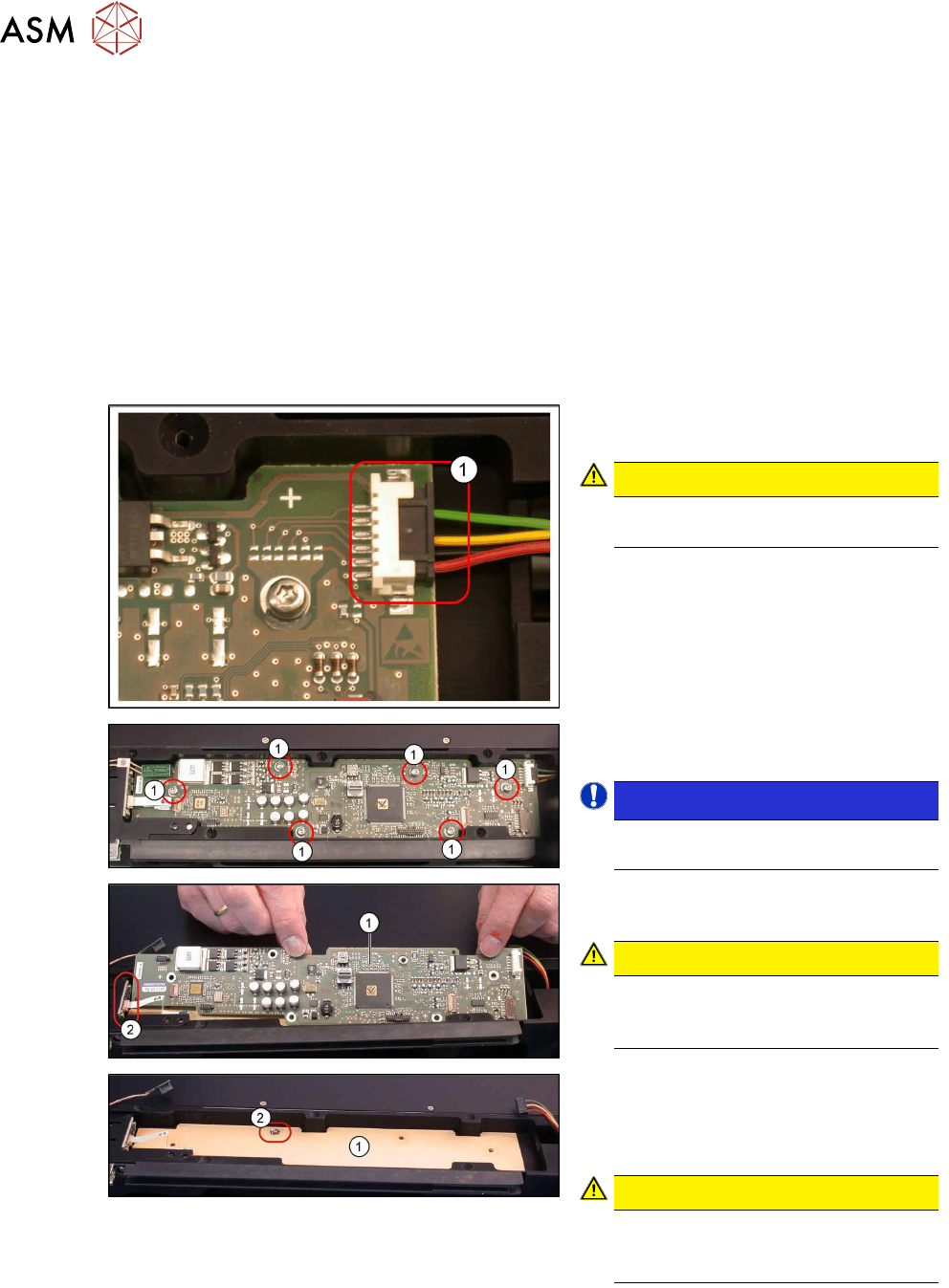

► Lösen Sie den Stecker(1) zur Haupt-
platine.
 VORSICHT!
Achten Sie darauf, dass das Kabel
nicht in die LDU-X hineinfällt.
.
► Lösen Sie die 6 verlackten Befesti-
gungsschrauben(1).
 HINWEIS!
Zu jeder Schraube gehört eine Fe-
der- und je eine Beilagscheibe.
.
► Nehmen Sie die Steuerplatine(1) her-
aus.
 VORSICHT!
Achten Sie dabei darauf, die seitlich
angebrachte IrDA-Platine(2) nicht zu
beschädigen!
.
► Kontrollieren Sie die Gummifolie(1)
auf der Gehäuseinnenseite auf
Beschädigungen und Sauberkeit. Die
Gummifolie darf nicht entfernt werden.
 VORSICHT!
An der markierten Stelle(2) muss
sich eine Zahnscheibe befinden, die
die Erdung der Platine sicherstellt.
.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 23
Einbau
VORSICHT
Wichtige Einbauhinweise
► Achten Sie darauf, dass das Flachbandkabel nicht beschädigt wird.
► Achten Sie beim Einbau der Steuerplatine auf die korrekte Reihenfolge von Schraube,
Feder- und Beilagscheibe. Die korrekte Reihenfolge lautet: Schraube – Federscheibe
– Beilagscheibe – Platine.
► Der Einbau erfolgt in umgekehrter Reihenfolge.

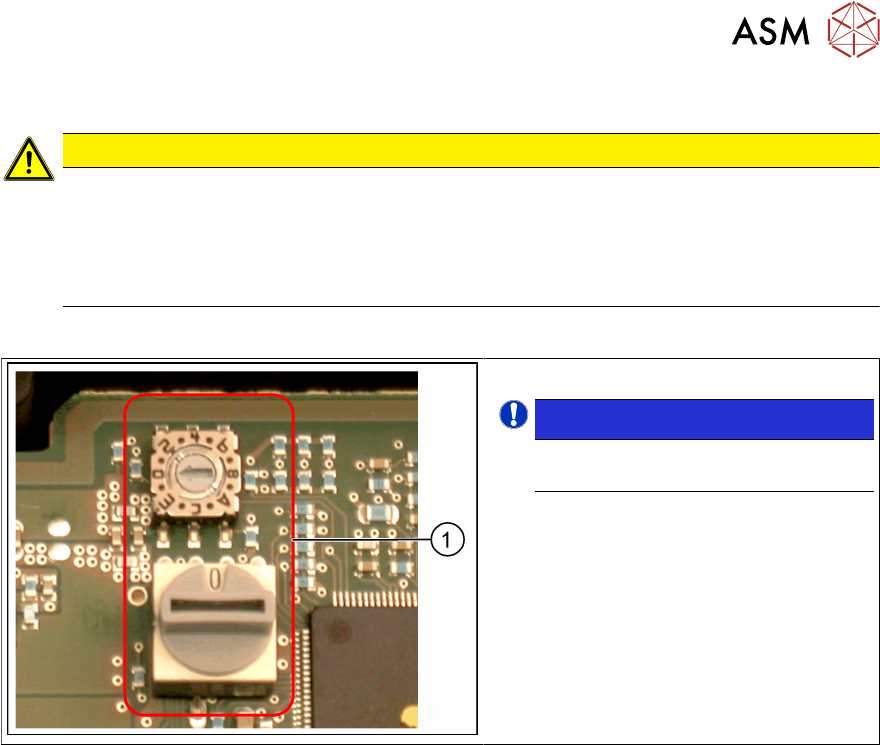

1. Wahlschalter auf der Steuerplatine
 HINWEIS!
Dieser Wahlschalter ist bei der
LDU-X immer auf "0" zu stellen.
.
Sehen Sie dazu auch...
2 4.2.29.13 "Stecker zur EDIF-Einheit montieren" [}67]
2 4.2.29.14 "Abdeckung der Steuerplatine montieren" [}68]
4 Servicearbeiten
4.2 Ersatzteiltausch
24 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

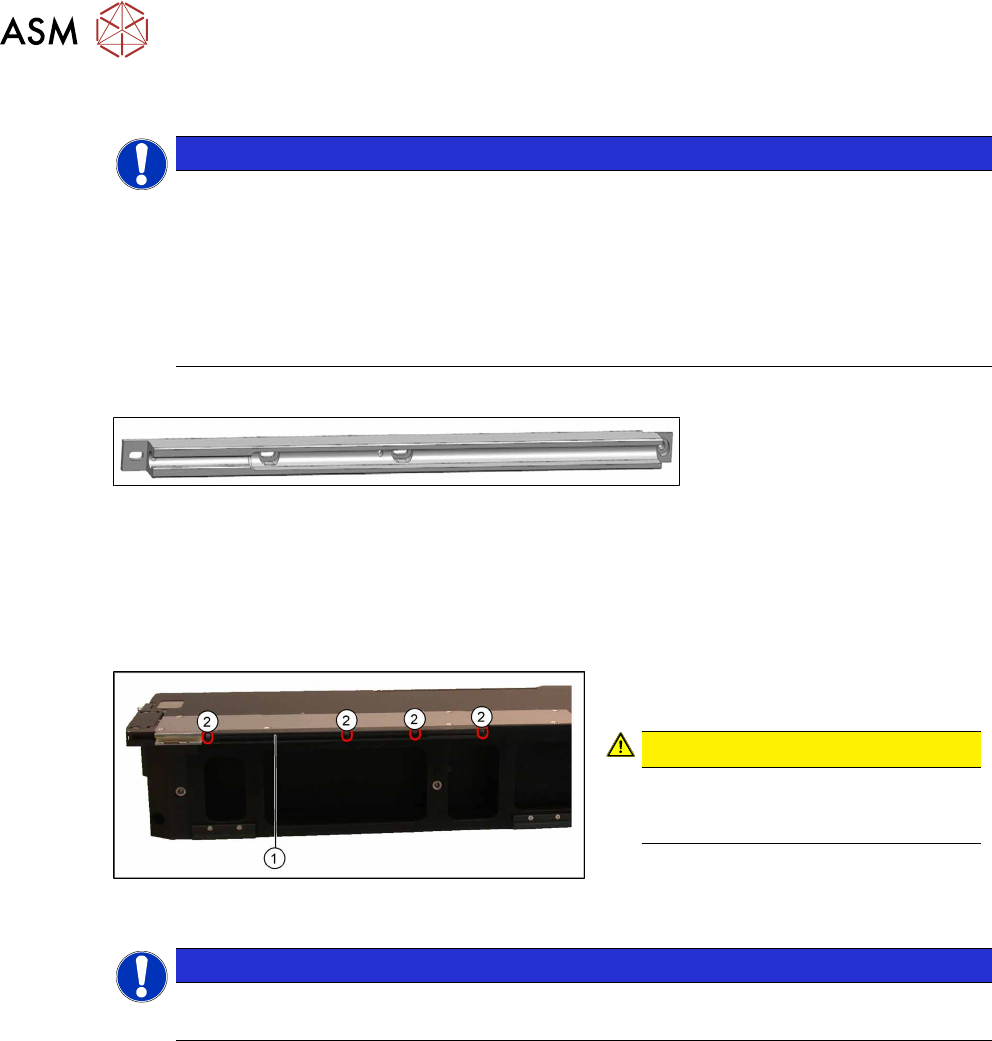

4.2.6 Gleitführung hinten austauschen
HINWEIS
Nachrüstsatz LDU-X Robustheit
Die Gleitführung hinten ist Bestandteil des Nachrüstsatzes "LDU-X Robustheit V2 Kit
[03134341-01]". Wenn an der LDU-X noch die Kunststoffversion der Gleitführung
[03003994-xx] montiert ist, sollten sämtliche Teile getauscht werden, die der Nachrüstsatz
beinhaltet: Gleitführung hinten, Gleitführung vorn, Anschlagstift und beide Stützklötze (s.
TI2016-07D05). Der Nachrüstsatz ist ab der Version "Linear Dipping Unit X [03063461-04]"
ab Werk verbaut. Alle älteren Versionen der LDU-X können mit dem Nachrüstsatz aktuali-
siert werden.
Übersicht
Gleitführung hinten komplett [03128818-xx]
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Ersatzteil: Gleitführung hinten komplett [03128818-xx]
Ausbau
► Lösen Sie die 4 Befestigungsschrau-
ben (2) der Gleitführung (1).
 VORSICHT!
Beachten Sie, dass die linke der vier
Schrauben (zur EDIF-Seite) länger
als die anderen ist.
.
Einbau
HINWEIS
Wichtige Einbauhinweise
Achten Sie darauf, dass die Stifte auf der Gleitführung korrekt an der LDU-X einrasten.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
