4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 27
4.2.8 Anschlagstift austauschen
HINWEIS
Nachrüstsatz LDU-X Robustheit
Der Anschlagstift ist Bestandteil des Nachrüstsatzes "LDU-X Robustheit V2 Kit
[03134341-01]". Wenn an der LDU-X noch die Kunststoffversion der Gleitführung
[03003994-xx] montiert ist, sollten sämtliche Teile getauscht werden, die der Nachrüstsatz
beinhaltet: Gleitführung hinten, Gleitführung vorn, Anschlagstift und beide Stützklötze (s.
TI2016-07D05). Der Nachrüstsatz ist ab der Version "Linear Dipping Unit X [03063461-04]"
ab Werk verbaut. Alle älteren Versionen der LDU-X können mit dem Nachrüstsatz aktuali-
siert werden.
Übersicht
Anschlagstift /X-Serie modifiziert [03132870-02]
Benötigte Hilfsmittel
●
Inbusschlüssel Größe 4
●
Ersatzteil: Anschlagstift /X-Serie modifiziert [03132870-02]
●
Ausdrückwerkzeug für LDU-PIN [03148837-01]
4 Servicearbeiten
4.2 Ersatzteiltausch
28 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

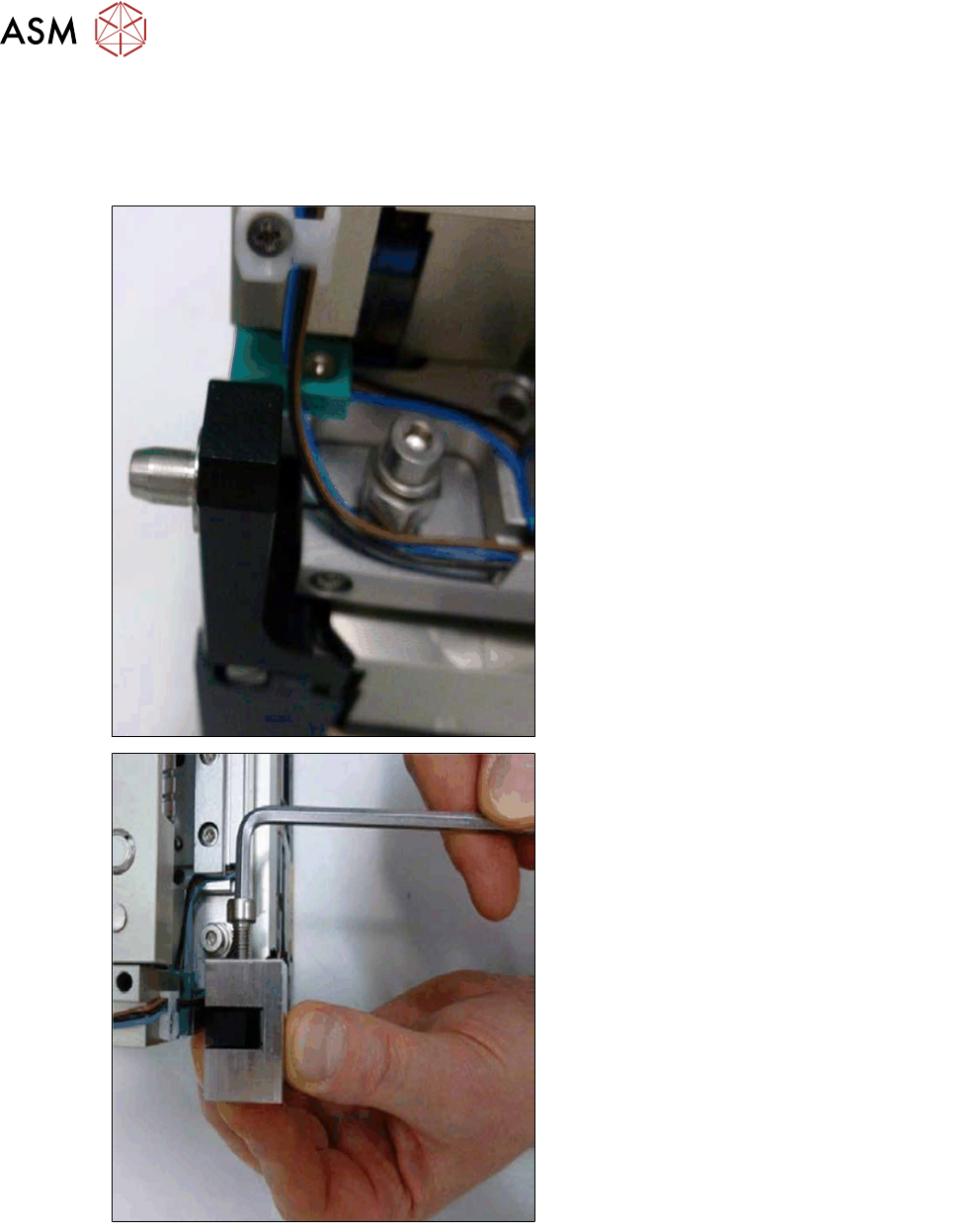

Ausbau
► Legen Sie die LDU-X mit der rechten Seite auf eine stabile, saubere und ebene Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe Abschnitt 4.2.29.1 "Seitliche Abdeckungen
abmontieren" [}58]).
Der Halter des Anschlagstifts liegt nun frei.
► Legen Sie das Ausdrückwerkzeug an und
drücken Sie den Anschlagstift aus dem
Halter.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 29

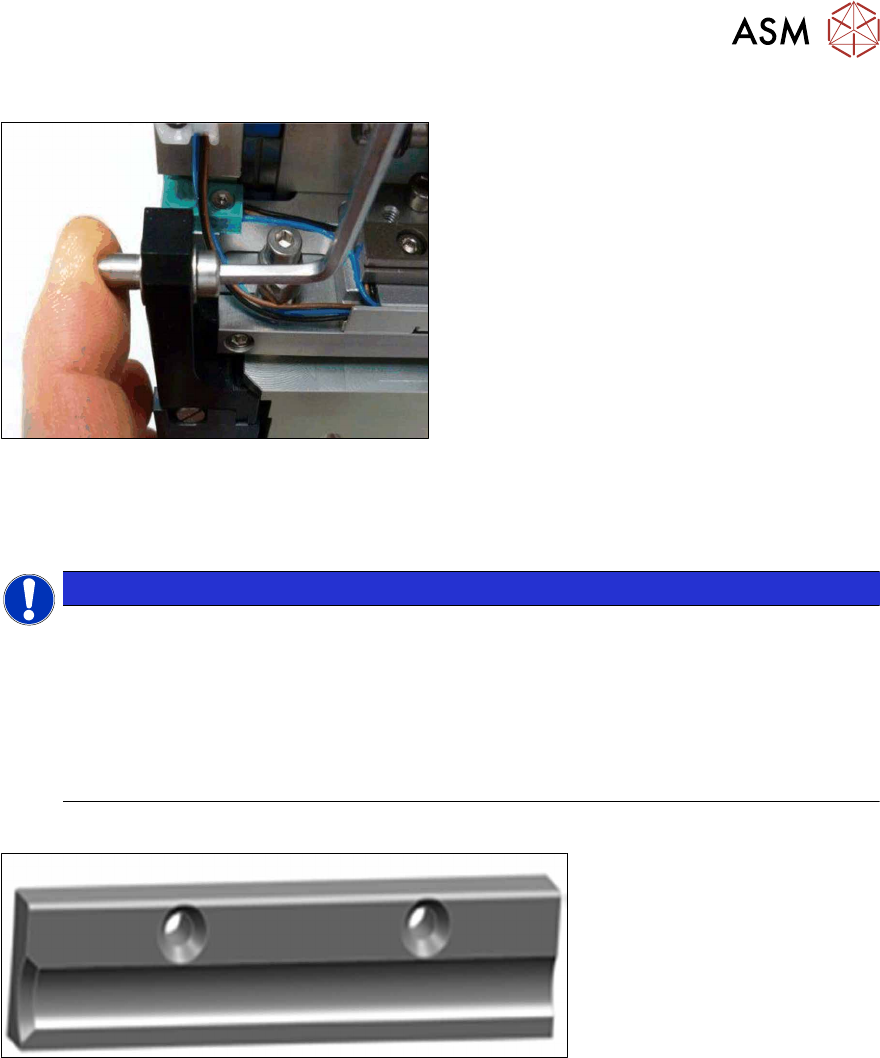

Einbau
► Befestigen Sie den neuen Anschlagstift mit
einer M4-Schraube.
► Montieren Sie die linke Seitenabdeckung (siehe Abschnitt 4.2.29.10 "Seitliche Abdeckungen
montieren" [}66]).
4.2.9 Stützklötze austauschen
HINWEIS
Nachrüstsatz LDU-X Robustheit
Die Stützklötze sind Bestandteile des Nachrüstsatzes "LDU-X Robustheit V2 Kit
[03134341-01]". Wenn an der LDU-X noch die Kunststoffversion der Gleitführung hinten
[03003994-xx] montiert ist, sollten sämtliche Teile getauscht werden, die der Nachrüstsatz
beinhaltet: Gleitführung hinten, Gleitführung vorn, Anschlagstift und beide Stützklötze (s.
TI2016-07D05). Der Nachrüstsatz ist ab der Version "Linear Dipping Unit X [03063461-04]"
ab Werk verbaut. Alle älteren Versionen der LDU-X können mit dem Nachrüstsatz aktuali-
siert werden.
Überblick
Stützklotz X16-88 Metallversion [03128482-xx]
Benötigte Hilfsmittel
●
Kreuzschlitzschraubendreher
●
Ersatzteile:
– Stützklotz X16-88 Metallversion [03128482-xx] (2St.)
– Schrauben ISO 10642 - M2,5x10-A2-70 [03113951-xx] (4St.)
