4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 31
Ausbau
► Entfernen Sie die Abdeckung über der Steuerplatine X-Adapter. (siehe 4.2.29.11 "Abdeckung
der Steuerplatine abmontieren" [}66])
► Lösen Sie die Kabelschelle und den Stecker zur EDIF-Einheit. (siehe 4.2.29.12 "Stecker zur
EDIF-Einheit abmontieren" [}67])

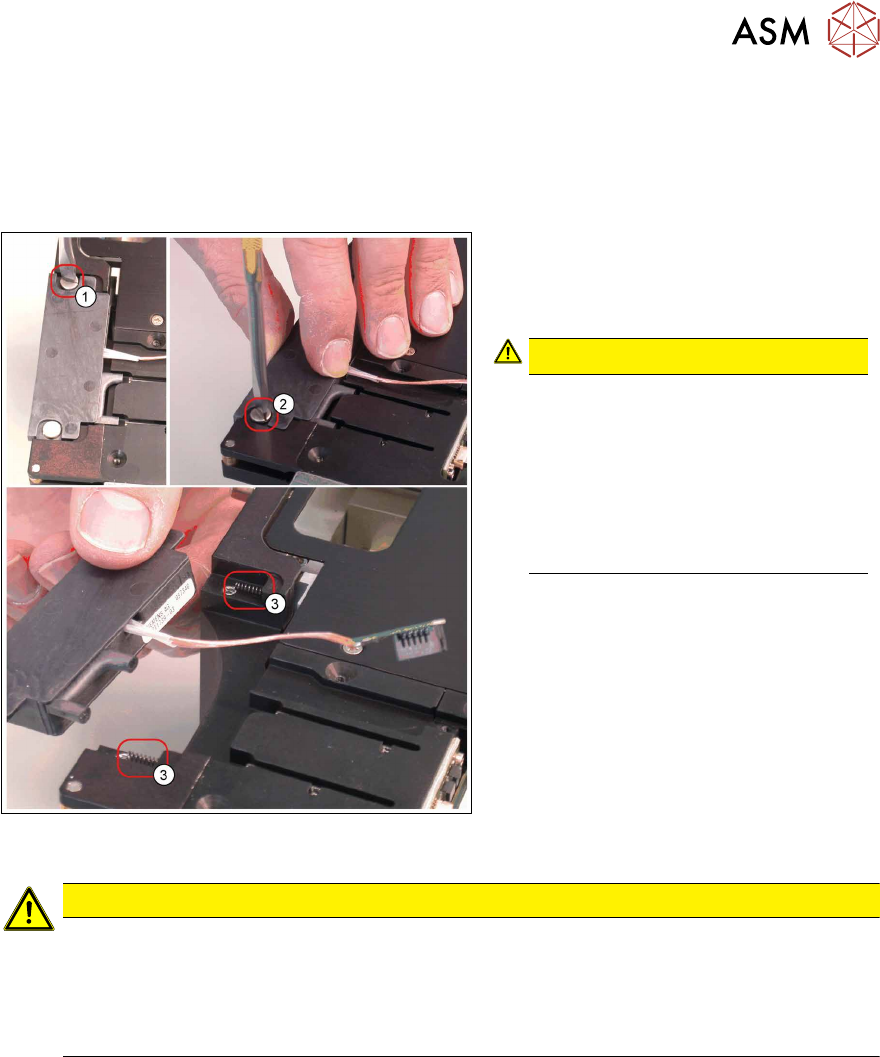

► Lösen Sie die beiden Schlitzschrau-
ben(1) und(2). Benutzen Sie dazu
einen Schraubendreher mit schmaler
Klinge.
VORSICHT!
Federn
Die EDIF-Einheit ist mit 2 Federn(3)
versehen.
Halten Sie die EDIF-Einheit beim
Ausbau fest, damit diese nicht un-
kontrolliert herausspringt.
Achten Sie darauf, dass die Federn
nicht verloren gehen!
.
► Nehmen Sie die EDIF-Einheit vorsich-
tig heraus.
Einbau
VORSICHT
Wichtige Einbauhinweise
► Die EDIF-Einheit ist durch 2 Schrauben mit Bund beweglich gelagert. Achten Sie da-
her darauf, die Schrauben nicht übermäßig festzuziehen.
► Achten Sie beim Anschluss des Kabels zur EDIF-Einheit darauf, dass das Kabel zwi-
schen der Kabelschelle und der EDIF-Einheit genug Spiel hat.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 4.2.5 "Steuerplatine X-Adapter austauschen" [}21]
2 4.2.29.13 "Stecker zur EDIF-Einheit montieren" [}67]
2 4.2.29.14 "Abdeckung der Steuerplatine montieren" [}68]
4 Servicearbeiten
4.2 Ersatzteiltausch
32 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
4.2.11 Displayplatine austauschen
Übersicht

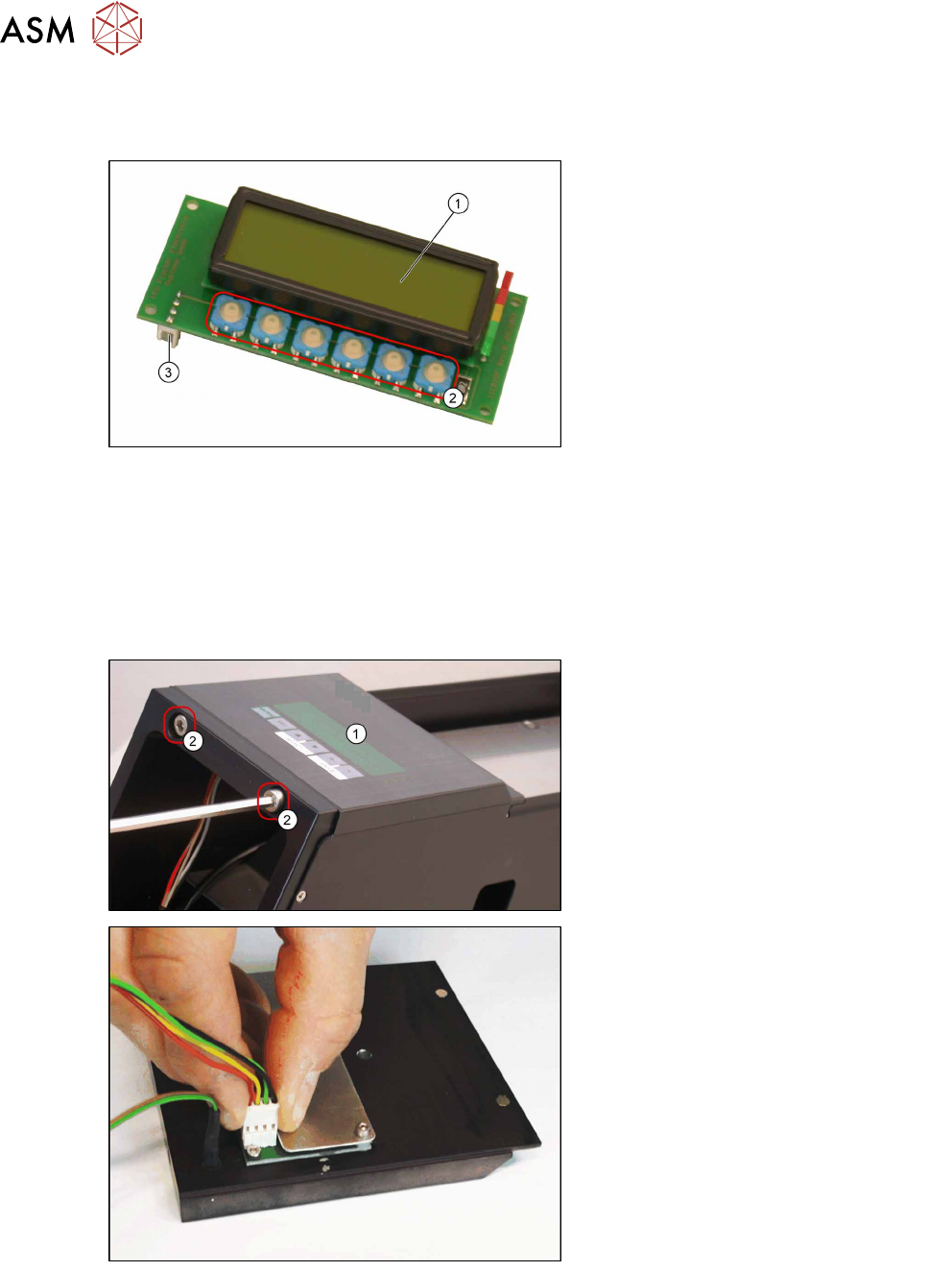

Displayplatine [03055413-xx]
1. Display
2. Schalter für die Folientastatur
3. Anschluss zur LDU-X-Steuerplatine
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 2 und 5
●
Ersatzteil: Displayplatine [03055413-xx]
Ausbau
► Lösen Sie die beiden Befestigungs-
schrauben(2) an der Front der LDU-X
und nehmen Sie das Display(1) vor-
sichtig ab.
► Ziehen Sie den Stecker vom Display
ab.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 33

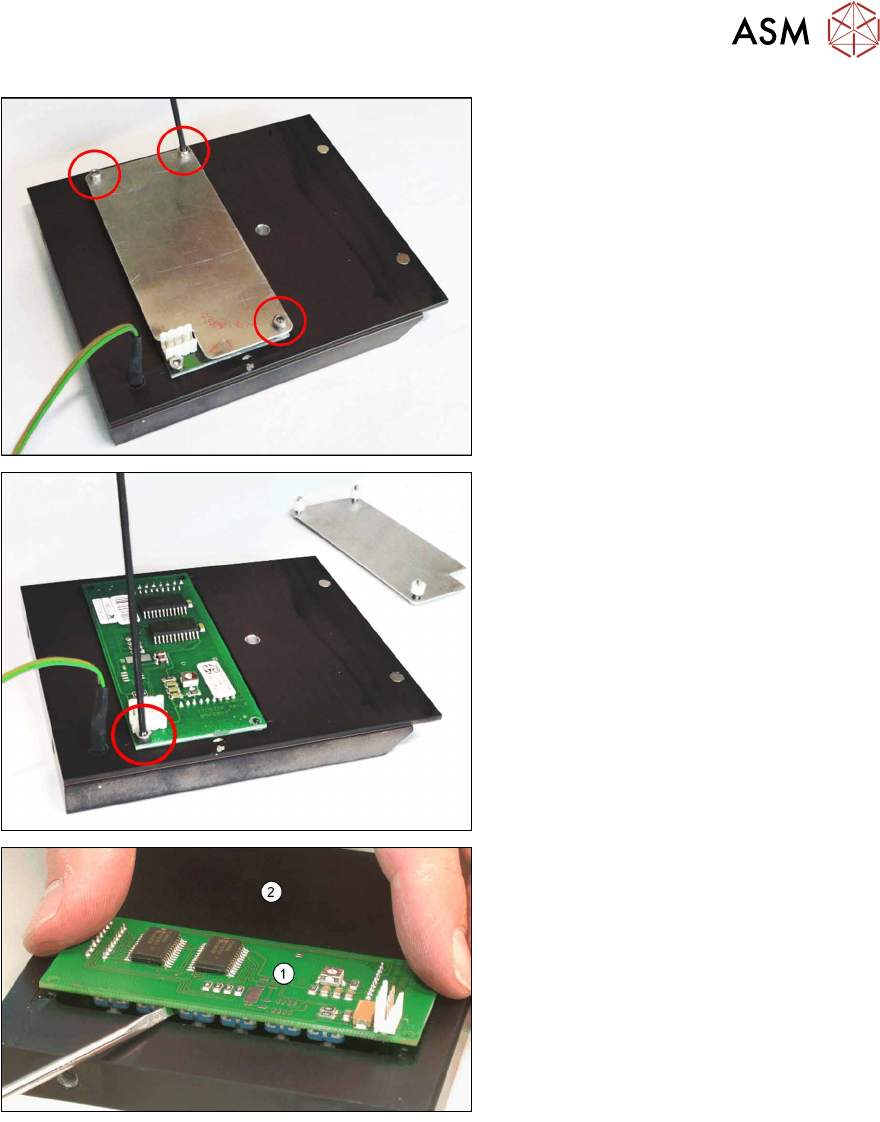

► Lösen Sie die 3 Befestigungsschrau-
ben der Abdeckplatte.
► Lösen Sie die Befestigungsschrauben
der Displayplatine.
► Hebeln Sie die Platine(1) vorsichtig,
z.B. mit einem flachen Schraubendre-
her, aus dem Displaygehäuse(2) her-
aus.
