4 Servicearbeiten 4.2 Ersatzteiltausch 34 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 Einbau 1. Display-Platine 2. Display-Gehäuse 3. Schalter auf der Display-Platine 4. Noppen der Tasten VORSICHT! Achte…
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 33
► Lösen Sie die 3 Befestigungsschrau-
ben der Abdeckplatte.
► Lösen Sie die Befestigungsschrauben
der Displayplatine.
► Hebeln Sie die Platine(1) vorsichtig,
z.B. mit einem flachen Schraubendre-
her, aus dem Displaygehäuse(2) her-
aus.
4 Servicearbeiten
4.2 Ersatzteiltausch
34 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

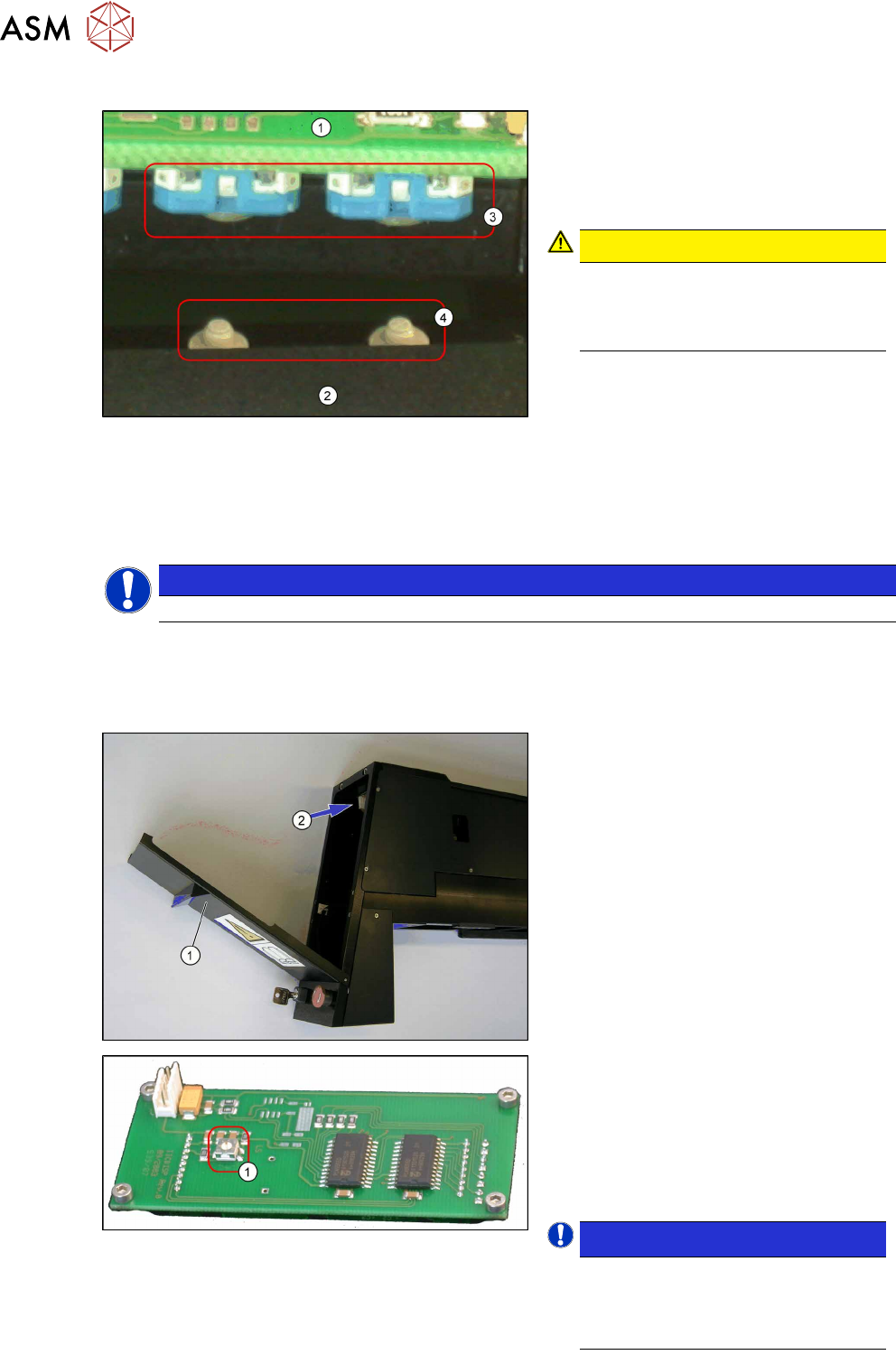

Einbau
1. Display-Platine
2. Display-Gehäuse
3. Schalter auf der Display-Platine
4. Noppen der Tasten
VORSICHT!
Achten Sie beim Einbau darauf, dass
die Noppen(4) der Tasten sauber in
die Vertiefungen an den Schaltern(3)
auf der Display-Platine einrasten.
.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
► Kontrollieren Sie nach dem Tausch den Kontrast des Displays und stellen Sie diesen ggf. kor-
rekt ein.
4.2.12 Kontrast am Display einstellen
HINWEIS
Bei einer LDU-X mit Nachfülleinheit kann der Kontrast am Display nicht eingestellt werden.
Benötigte Hilfsmittel
●
Kleiner Schraubendreher
Kontrast einstellen
► Stellen Sie die LDU-X auf die
Maschine.
► Schalten Sie die LDU-X ein.
► Öffnen Sie die vordere Klappe(1) der
LDU-X, sodass die Unterseite der Dis-
play-Einheit(2) zugänglich ist.
Display-Platine
An der Unterseite des Displays befindet
sich die Display-Platine. Auf dieser befin-
det sich ein Drehregler(1) (Potentiometer)
für den Display-Kontrast.
► Stellen Sie mittels eines kleinen
Schraubendrehers den Drehregler so
ein, dass das Display gut lesbar ist.
HINWEIS!
Optimale Einstellung
Die Einstellung ist optimal, wenn die
grauen Segmente hinter den Ziffern
gerade nicht mehr sichtbar sind.
.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 35
4.2.13 Display-Folie austauschen
Übersicht
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 2 und 5
●
Fusselfreie Reinigungstücher
●
Ethylalkohol
●
Ersatzteil: Display-Folie [03063561-xx] (selbstklebend, auf Papierträger)
Ausbau
► Bauen Sie die Display-Einheit ab und die Display-Platine aus. (siehe 4.2.11 "Displayplatine
austauschen" [}32])
► Die Display-Folie ist auf das Gehäuse aufgeklebt. Entfernen Sie die Folie, indem Sie diese mit
einem scharfen Gegenstand (Messer, Stemmeisen) vom Gehäuse abtrennen.
► Entfernen Sie alle Klebereste vom Gehäuse. Benutzen Sie dazu z.B. ein Messer und ein mit
Ethylalkohol getränktes Tuch.
Einbau
► Nehmen Sie die neue Display-Folie und entfernen die Schutzfolie auf der Unterseite. Nun liegt
die Klebefläche frei.
► Positionieren Sie die neue Display-Folie an die entsprechende Stelle am Gehäuse und
drücken diese fest an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
4.2.14 Serviceschalter austauschen
Übersicht
Serviceschalter [03062342-xx]
1. Kabel zur Steuerplatine
2. Kunststoffmutter
3. Serviceschalter
4. Schlüssel
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 6
●
Kabelbinder
●
Ersatzteil: Serviceschalter [03062342-xx] (incl. Schalteinheit mit Kabel, Kunststoffmutter und 2
Schlüssel)
