4.2.13 Display-Folie austauschen
Übersicht
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 2 und 5
●
Fusselfreie Reinigungstücher
●
Ethylalkohol
●
Ersatzteil: Display-Folie [03063561-xx] (selbstklebend, auf Papierträger)
Ausbau
► Bauen Sie die Display-Einheit ab und die Display-Platine aus. (siehe 4.2.11 "Displayplatine
austauschen" [}32])
► Die Display-Folie ist auf das Gehäuse aufgeklebt. Entfernen Sie die Folie, indem Sie diese mit
einem scharfen Gegenstand (Messer, Stemmeisen) vom Gehäuse abtrennen.
► Entfernen Sie alle Klebereste vom Gehäuse. Benutzen Sie dazu z.B. ein Messer und ein mit
Ethylalkohol getränktes Tuch.
Einbau
► Nehmen Sie die neue Display-Folie und entfernen die Schutzfolie auf der Unterseite. Nun liegt
die Klebefläche frei.
► Positionieren Sie die neue Display-Folie an die entsprechende Stelle am Gehäuse und
drücken diese fest an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
4.2.14 Serviceschalter austauschen
Übersicht

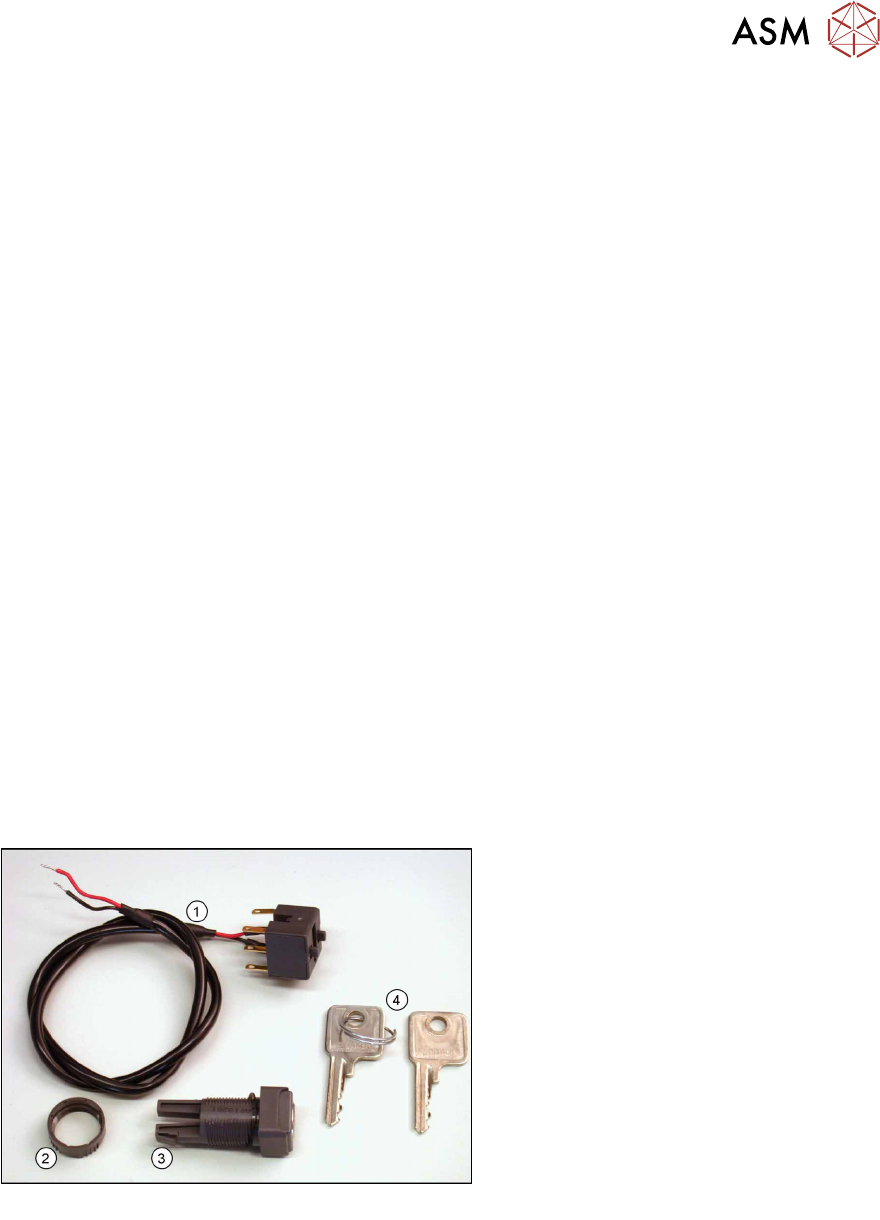

Serviceschalter [03062342-xx]
1. Kabel zur Steuerplatine
2. Kunststoffmutter
3. Serviceschalter
4. Schlüssel
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 6
●
Kabelbinder
●
Ersatzteil: Serviceschalter [03062342-xx] (incl. Schalteinheit mit Kabel, Kunststoffmutter und 2
Schlüssel)
4 Servicearbeiten
4.2 Ersatzteiltausch
36 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
Ausbau
HINWEIS
Kabelbinder
► Kabelbinder können, soweit nötig, vorsichtig mit einer Kneifzange geöffnet werden.
Achten Sie dabei darauf, keine Kabel zu verletzen.
► Diese müssen nach dem Tausch durch neue Kabelbinder ersetzt werden! Vermerken
Sie sich dazu ggf. deren Position.
► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie-
ren" [}58]).

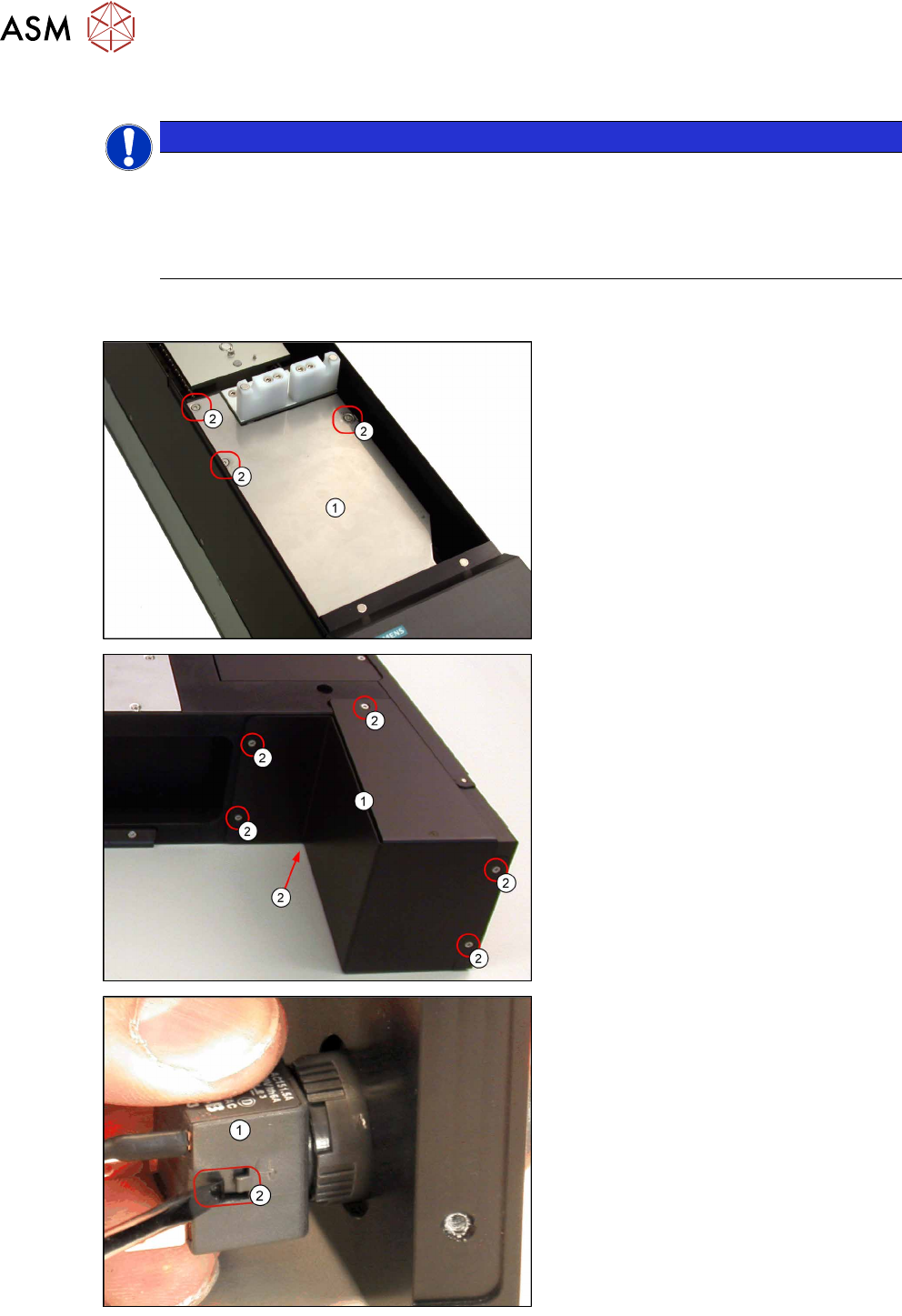

► Lösen Sie die 3 Befestigungsschrau-
ben(2) der oberen Edelstahlblech-
Abdeckung(1) und nehmen Sie diese
ab.
► Lösen Sie die 6 Befestigungsschrau-
ben(2) der unteren Abdeckung(1).
► Lösen Sie die Schalteinheit(1), indem
Sie mit einem Schraubendreher seit-
lich auf den Clip(2) drücken und die
Schalteinheit vom Stecker abziehen.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 37

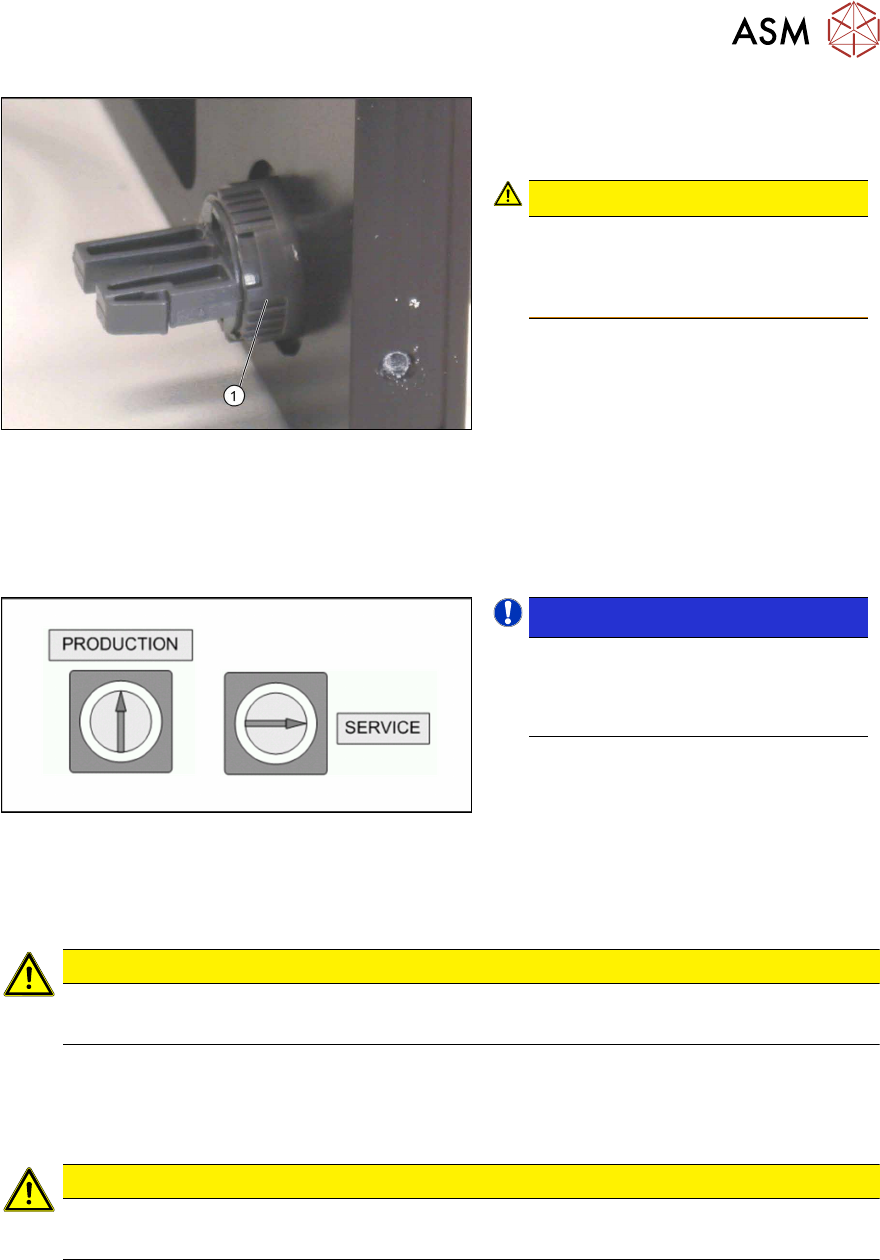

► Drehen Sie die die Kunststoffmut-
ter(1) vorsichtig vom Schalter herun-
ter.
VORSICHT!
Die Kunststoffmutter ist sehr emp-
findlich und zerbricht leicht!
Vermeiden Sie den Einsatz von Zan-
gen, etc.
.
► Ziehen Sie den Schalter nach vorne
aus dem Gehäuse heraus.
► Lösen Sie das Schalterkabel von der Hauptsteuerplatine (siehe Abschnitt 4.2.29.8 "LDU-X-
Steuerplatine" [}63]). Notieren Sie sich dabei die Farbe und die genaue Position der Kabel.
Nehmen Sie ggf. eine Pinzette zu Hilfe.
► Nehmen Sie das Kabel mit der Schalteinheit aus der LDU-X heraus.
Einbau
HINWEIS!
Achten Sie beim Einbau des Schal-
ters darauf, dass dieser anschlie-
ßend in die beiden abgebildeten Po-
sitionen geschaltet werden kann.
.
► Setzen Sie den neuen Schalter ein. Die Dichtung muss dabei außen am Gehäuse zwischen
Serviceschalter und Gehäuseblech eingesetzt werden.
► Setzen Sie die Kunststoffmutter auf den Schalter. Ziehen Sie die Mutter aber noch nicht ganz
fest, sodass Sie den Schalter noch drehen können.
VORSICHT
Die Kunststoffmutter ist sehr empfindlich und zerbricht leicht!
► Vermeiden Sie den Einsatz von Zangen, etc.
► Stecken Sie die Schalteinheit auf.
► Drehen Sie den Schalter so, dass der Clip der Schalteinheit nach unten zeigt.
► Ziehen Sie die Mutter per Hand vorsichtig fest.
VORSICHT
Wichtige Einbauhinweise
► Ersetzen Sie geöffnete Kabelbinder durch neue Kabelbinder.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 4.2.19 "Motor mit Getriebe und Encoder austauschen" [}42]
