4 Servicearbeiten 4.2 Ersatzteiltausch Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 39 Ausbau ► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie- ren" [ } …
4 Servicearbeiten
4.2 Ersatzteiltausch
38 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

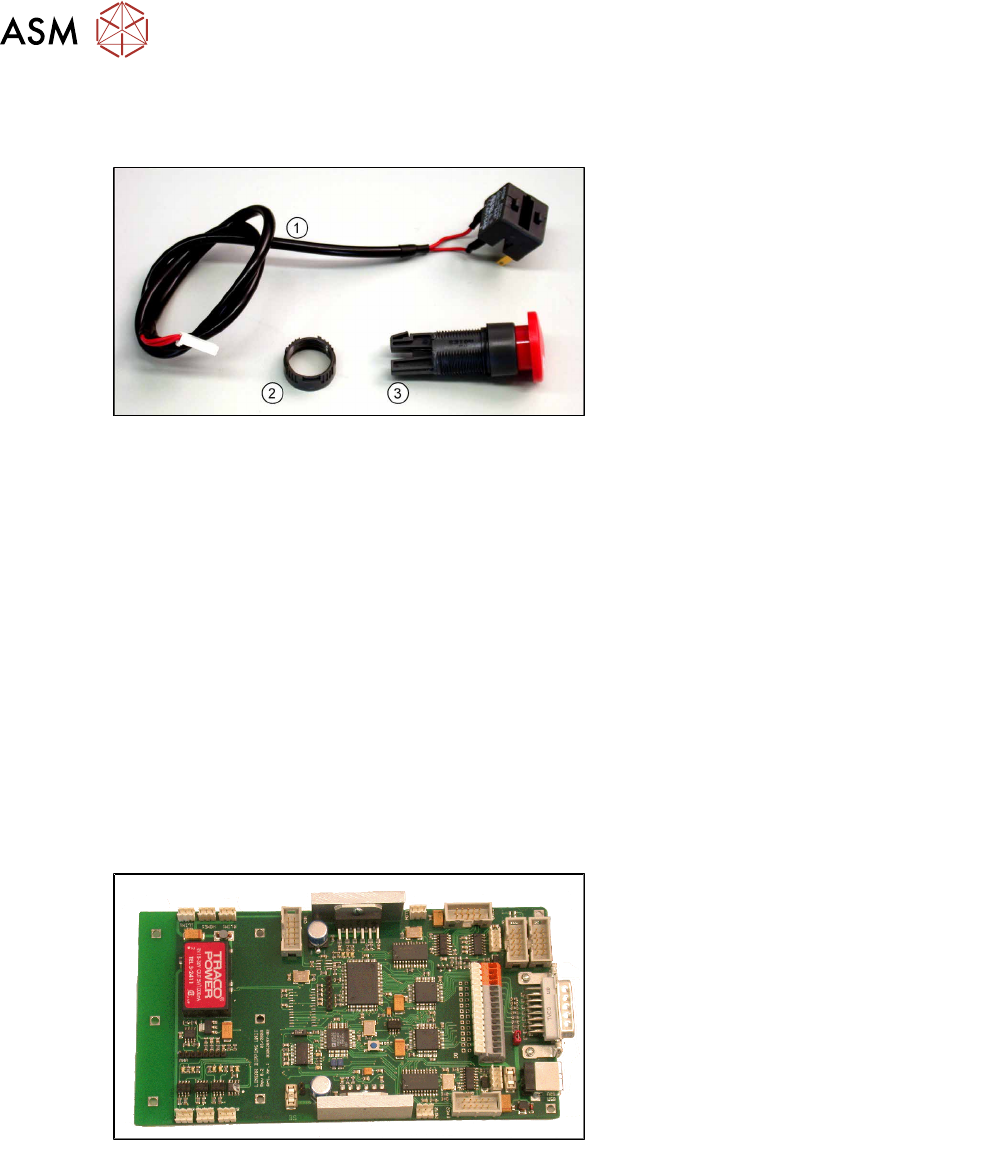

4.2.15 Not-Aus-Schalter austauschen
Übersicht
Not-Aus-Schalter [03062334-xx]
1. Kabel zur Steuerplatine
2. Kunststoffmutter
3. Not-Aus-Schalter
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 6
●
Kabelbinder
●
Ersatzteil: Not-Aus-Schalter [03062334-xx] (incl. Schalteinheit mit Kabel und Kunststoffmutter)
Aus- und Einbau
Der Aus- und Einbau des Not-Aus-Schalters erfolgt analog zum Service-Schalter.
Sehen Sie dazu auch...
2 4.2.14 "Serviceschalter austauschen" [}35]
4.2.16 LDU-X Steuerplatine austauschen
Überblick
LDU-X Steuerplatine [03062897-xx]
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größen 5, 3 und 2,5
●
Ersatzteil: LDU-X Steuerplatine [03062897-xx]
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 39
Ausbau
► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie-
ren" [}58]).
► Bauen Sie die Basis-Einheit ab.
► Zerlegen Sie die Basis-Einheit in Ober- und Unterteil.
► Lösen Sie alle Steckverbindungen von der LDU-X-Steuerplatine (siehe 4.2.29.3 "LDU-Basis
abmontieren und zerlegen" [}59]).

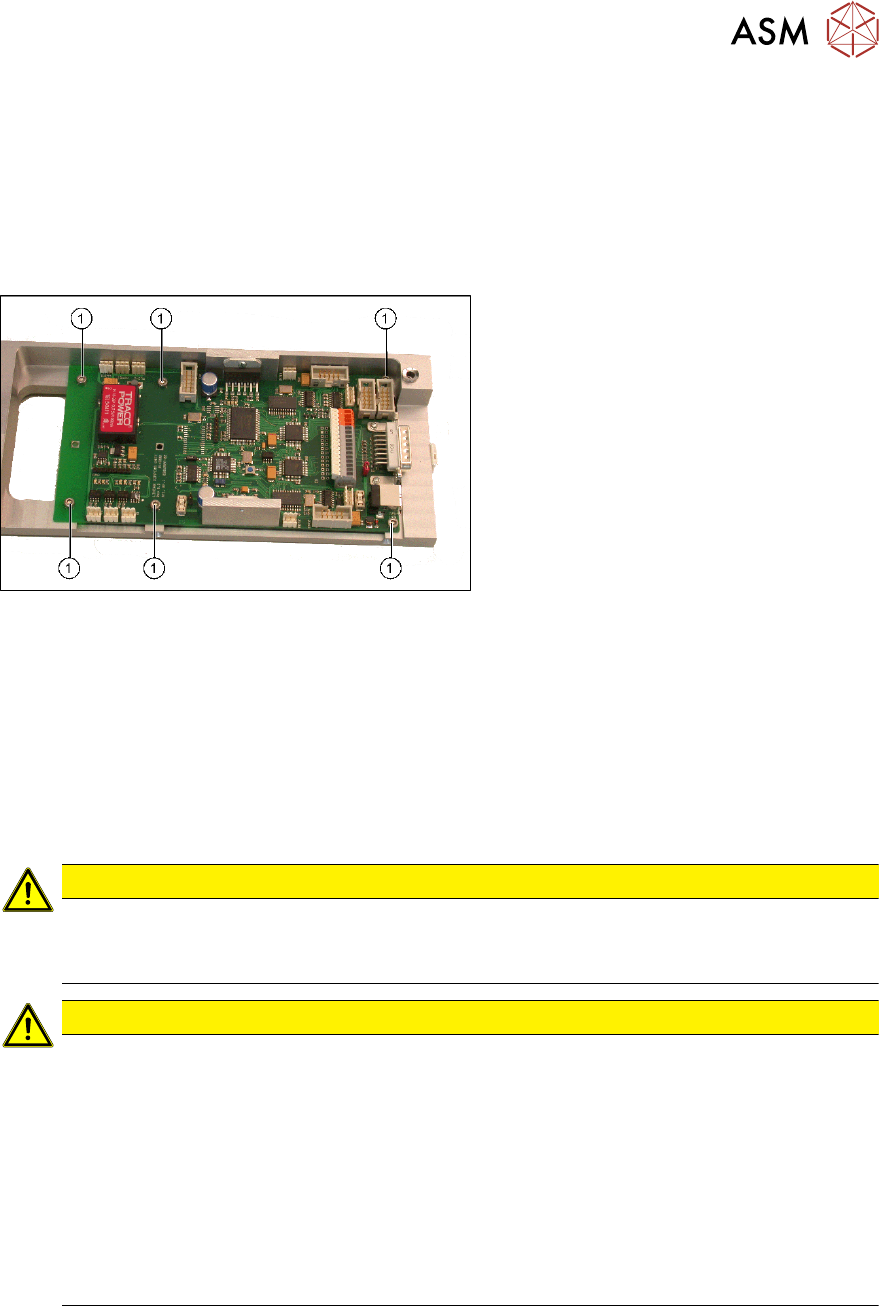

► Lösen Sie die 6 Befestigungsschrau-
ben (1) der LDU-X Steuerplatine und
nehmen Sie die Platine ab.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Stellen Die die Steckverbindungen der LDU-X Steuerplatine wieder her.
► Bauen Sie die LDU-Basis wieder zusammen.
► Montieren Sie die LDU-Basis (siehe 4.2.29.9 "LDU-Basis zusammenbauen und montie-
ren" [}64]).
► Montieren Sie die seitlichen Abdeckungen (siehe 4.2.29.10 "Seitliche Abdeckungen montie-
ren" [}66]).
VORSICHT
Wichtige Einbauhinweise
► Immer wenn die Basis-Einheit abmontiert wurde, muss die LDU-X auf der Maschine
neu ausnivelliert werden (siehe Bedienungsanleitung)!
VORSICHT
Software aktualisieren
Wenn die Steuerplatine ausgetauscht wurde, muss anschließend kontrolliert werden, ob
sich darauf die aktuelle Firmware befindet.
► Schalten Sie die LDU-X ein.
► Lesen Sie im Service-Menü die Version der einprogrammierten Firmware aus.
► Kontrollieren Sie, ob es im Software Download Center (SDC) (www.siplace.com) eine
neuere Firmware Version gibt. Laden Sie ggf. die neue Firmware aus dem Software
Download Center herunter und übertragen Sie diese auf die Steuerplatine.
Sollten Sie keinen Zugang zum SDC haben, wenden Sie sich an die SIPLACE Hotli-
ne.
Sehen Sie dazu auch...
2 4.2.19 "Motor mit Getriebe und Encoder austauschen" [}42]
4 Servicearbeiten
4.2 Ersatzteiltausch
40 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
4.2.17 Kupplung austauschen
Übersicht
Kupplung [03059486-xx]
1. Kupplung
2. Bohrungen für Madenschrauben
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größe 5, 3, 2 und 1,5
●
Ersatzteil: Kupplung [03059486-xx]
Ausbau
► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie-
ren" [}58]).
► Bauen Sie die Basis-Einheit ab, zerlegen Sie die Basis-Einheit in Ober- und Unterteil und lö-
sen Sie alle Steckverbindungen von der LDU-X-Steuerplatine (siehe 4.2.29.3 "LDU-Basis ab-
montieren und zerlegen" [}59]).
► Bauen Sie die Grundplatte des Basis-Oberteils ab (siehe 4.2.29.4 "Basisplatte abmontie-
ren" [}61]).
► Bauen Sie den Motor-Halterahmen ab (siehe 4.2.29.5 "Motorhalterung abmontieren" [}61]).
► Lockern Sie die 8 Madenschrauben
an den Kupplungen(2) (je Kupplungs-
seite 2 Schrauben).
► Ziehen Sie die Motoren mit den Mo-
torwellen(1) vorsichtig heraus.
► Verfahren Sie genauso mit der ande-
ren Seite der Kupplungen und ziehen
Sie die Kupplungen von den Wel-
len(3) ab.
