4 Servicearbeiten

4.2 Ersatzteiltausch

40 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

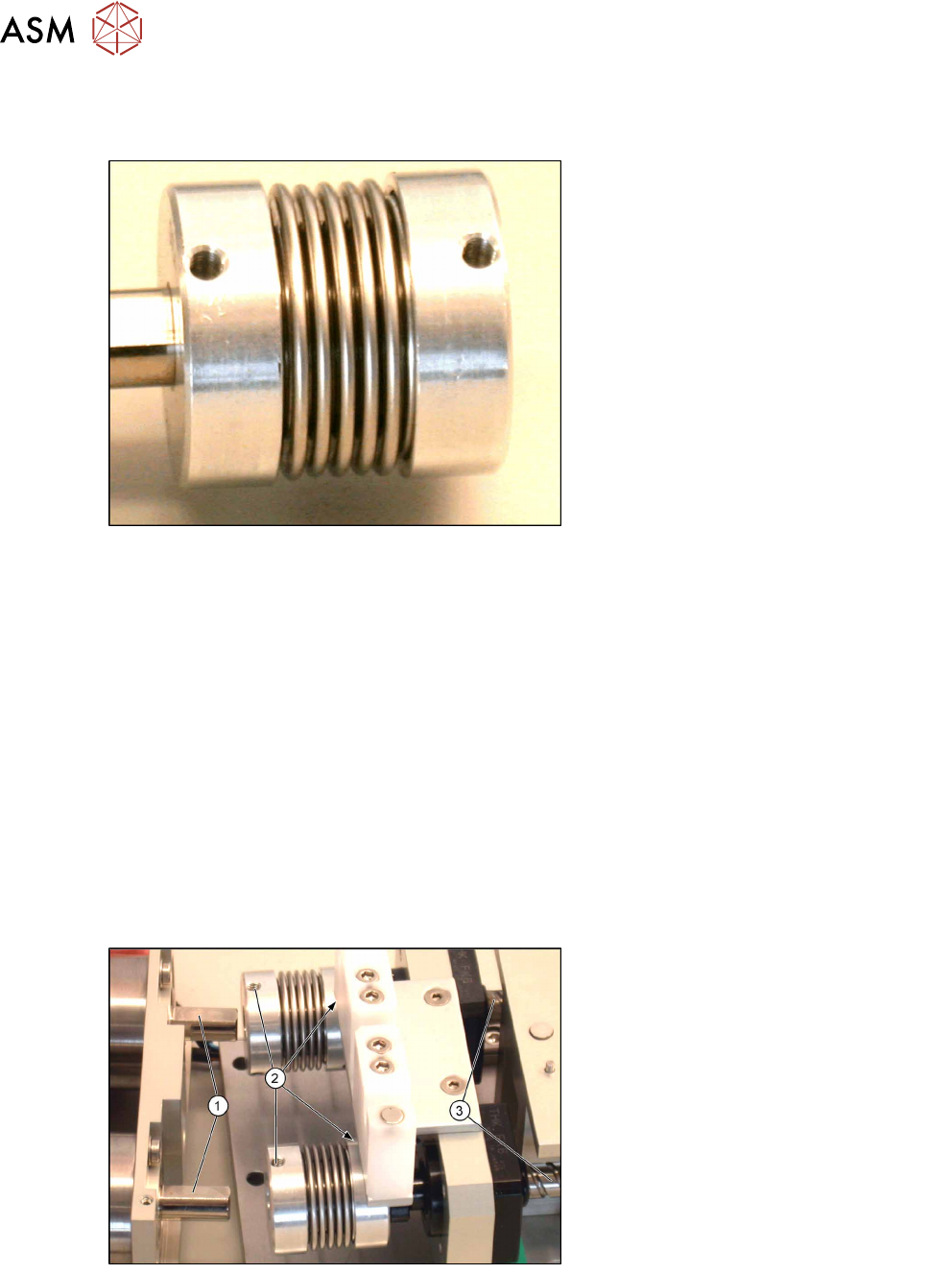

4.2.17 Kupplung austauschen

Übersicht

Kupplung [03059486-xx]

1. Kupplung

2. Bohrungen für Madenschrauben

Benötigte Hilfsmittel

●

Standardwerkzeug

●

Inbusschlüssel Größe 5, 3, 2 und 1,5

●

Ersatzteil: Kupplung [03059486-xx]

Ausbau

► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie-

ren" [}58]).

► Bauen Sie die Basis-Einheit ab, zerlegen Sie die Basis-Einheit in Ober- und Unterteil und lö-

sen Sie alle Steckverbindungen von der LDU-X-Steuerplatine (siehe 4.2.29.3 "LDU-Basis ab-

montieren und zerlegen" [}59]).

► Bauen Sie die Grundplatte des Basis-Oberteils ab (siehe 4.2.29.4 "Basisplatte abmontie-

ren" [}61]).

► Bauen Sie den Motor-Halterahmen ab (siehe 4.2.29.5 "Motorhalterung abmontieren" [}61]).

► Lockern Sie die 8 Madenschrauben

an den Kupplungen(2) (je Kupplungs-

seite 2 Schrauben).

► Ziehen Sie die Motoren mit den Mo-

torwellen(1) vorsichtig heraus.

► Verfahren Sie genauso mit der ande-

ren Seite der Kupplungen und ziehen

Sie die Kupplungen von den Wel-

len(3) ab.

4 Servicearbeiten

4.2 Ersatzteiltausch

Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 41

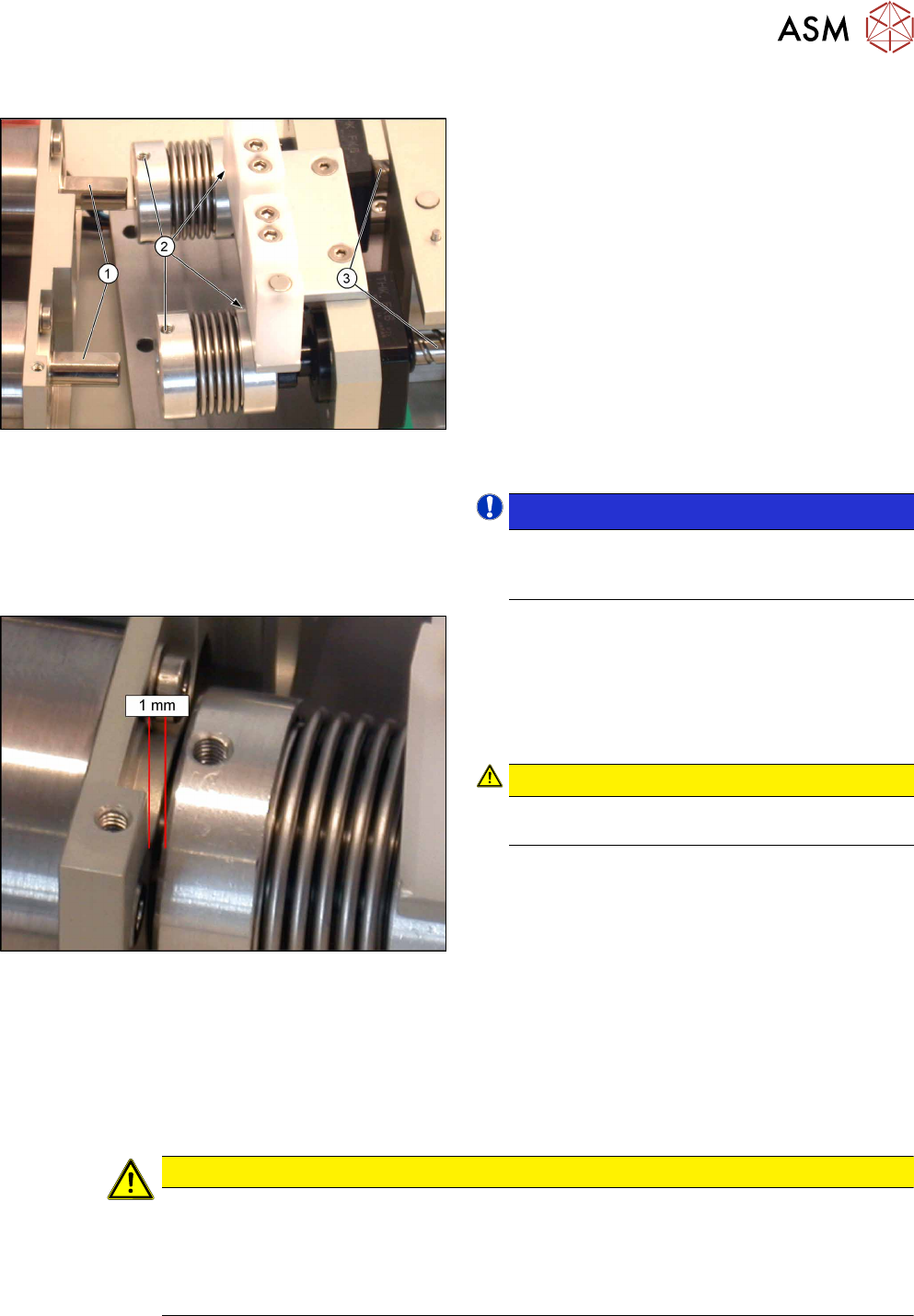

Einbau

► Schieben Sie die Kupplungen vorsichtig auf die

Wellen(3).

► Richten Sie vor dem Zusammenbau die Wel-

len(3) und die Kupplungen so aus, dass die ab-

geflachten Seiten der Wellen(3) und die zugehö-

rige Madenschraube(2) an der Kupplung in die-

selbe Richtung zeigen.

► Fixieren Sie die Kupplung auf den Wellen(3), in-

dem Sie die zugehörigen Madenschrauben fest-

ziehen.

► Schieben Sie die Motoren mit den Motorwel-

len(1) vorsichtig in die Kupplungen. Achten Sie

dabei darauf, dass die abgeflachten Seiten der

Motorwellen und die zugehörige Madenschrau-

be(2) an der Kupplung in dieselbe Richtung zei-

gen.

 HINWEIS!

Eine verlässliche Verbindung kommt nur dann

zustande, wenn eine Madenschraube auf die ab-

geflachte Seite einer Motorwelle trifft!

► Richten Sie die Motoren und die Kupplungen so

aus, dass zwischen Kupplung und Motorhalte-

rung ca. 1mm Platz bleibt.

► Ziehen Sie die Madenschrauben fest. Achten Sie

dabei darauf, dass sich der Abstand nicht mehr

verändert.

 VORSICHT!

Die Kupplung darf in keinem Fall an den Seiten

schleifen!

► Montieren Sie die Motorhalterung (siehe 4.2.29.6 "Motorhalterung montieren" [}62]).

► Montieren Sie die Basisplatte (siehe 4.2.29.7 "Basisplatte montieren" [}62]).

► Stellen Die die Steckverbindungen der LDU-X-Steuerplatine wieder her, bauen Sie die LDU-

Basis wieder zusammen und montieren Sie die LDU-Basis (siehe 4.2.29.9 "LDU-Basis zusam-

menbauen und montieren" [}64]).

► Montieren Sie die seitlichen Abdeckungen (siehe 4.2.29.10 "Seitliche Abdeckungen montie-

ren" [}66]).

VORSICHT

Wichtige Einbauhinweise

► Immer wenn die Kupplungen gelöst wurden, müssen die Positionen der Achsen neu

vermessen werden.

► Immer wenn die Basis-Einheit abmontiert wurde, muss die LDU-X auf der Maschine

neu ausnivelliert werden (siehe Bedienungsanleitung)!

Sehen Sie dazu auch...

2 4.2.19 "Motor mit Getriebe und Encoder austauschen" [}42]

4 Servicearbeiten

4.2 Ersatzteiltausch

42 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

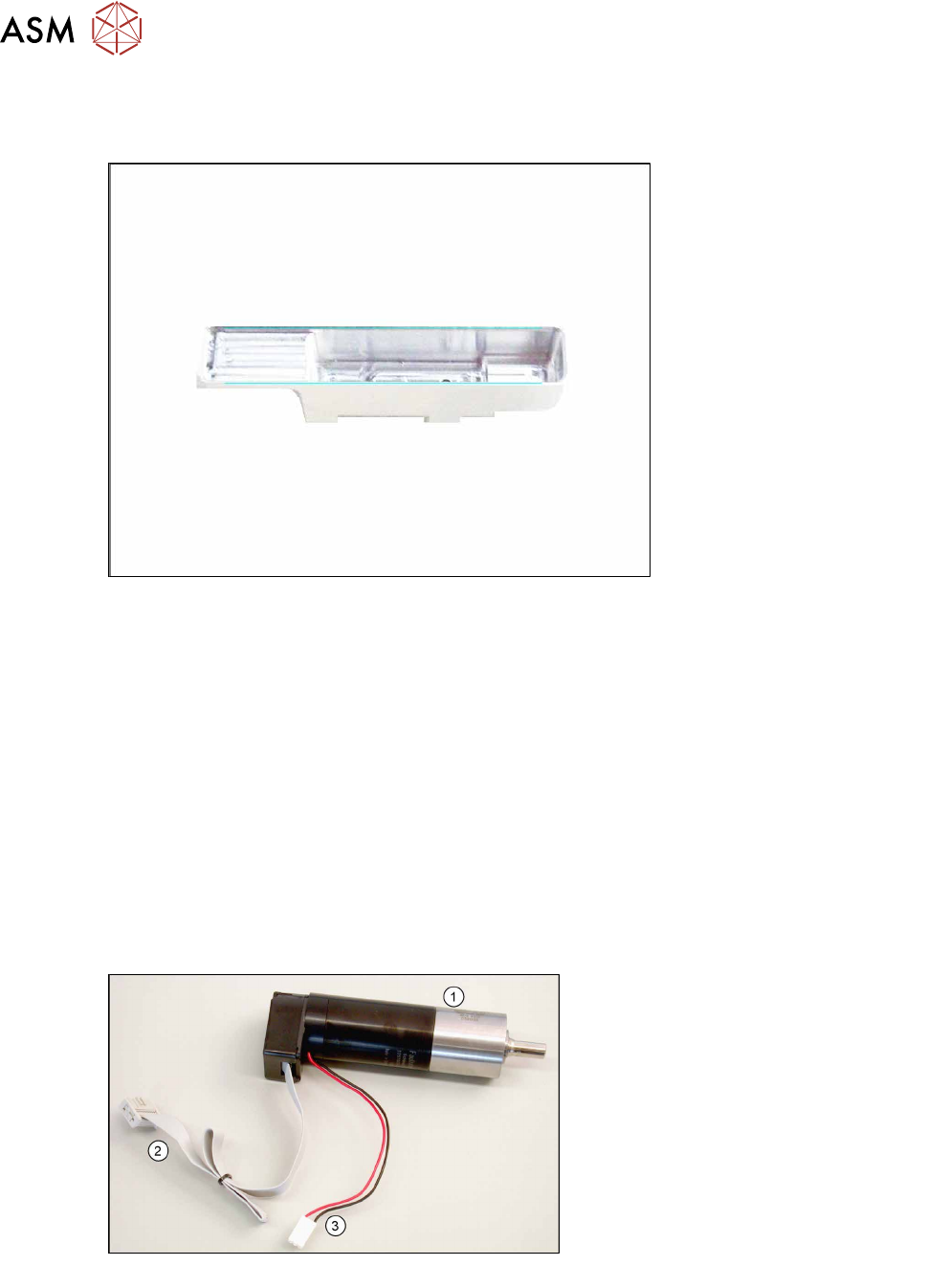

4.2.18 Auffangwanne austauschen

Übersicht

Auffangwanne [03059241-xx]

Benötigte Hilfsmittel

●

Standardwerkzeug

●

Ersatzteil: Auffangwanne [03059241-xx]

Ausbau

► Entriegeln Sie den Niederhalter und klappen Sie diesen hoch.

► Entnehmen Sie Flussmittelbehälter, Dip-Platte, Parkplatte und Auffangwanne.

Einbau

► Der Einbau erfolgt in umgekehrter Reihenfolge.

4.2.19 Motor mit Getriebe und Encoder austauschen

Übersicht

Motor mit Getriebe und Encoder [03059479-xx]

1. Motor

2. Encoder-Kabel

3. Motor-Kabel

Benötigte Hilfsmittel

●

Standardwerkzeug

●

Inbusschlüssel Größen 5, 3, 2 und 1,5

●

Ersatzteil: Motor mit Getriebe und Encoder [03059479-xx] (incl. Encoder- und Motor-Kabel)
