4 Servicearbeiten
4.2 Ersatzteiltausch
44 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Gehen Sie dazu wie folgt vor:
► Schrauben Sie den Motor mit den 4
Schrauben und Beilagscheiben locker an.
Achten Sie dabei darauf, den Motor korrekt
auszurichten. Dazu muss das rechteckige
Gehäuseteil rechts am hinteren Ende des
Motors nach innen zeigen.
► Wenn der Motor korrekt ausgerichtet ist,
ziehen Sie die 4 Schrauben fest an. Ach-
ten Sie darauf, dass sich die Ausrichtung
durch das Festziehen der Schrauben nicht
mehr verändert.
► Richten Sie vor dem Zusammenbau die
Motoren und die Kupplungen so aus, dass
die abgeflachten Seiten der Motorwel-
len(1) und eine der beiden Madenschrau-
ben(2) der Kupplungen nach oben zeigen.
 HINWEIS!
Eine verlässliche Verbindung kommt nur
dann zustande, wenn eine Madenschrau-
be auf die abgeflachte Seite einer Motor-
welle trifft!
.
► Schieben Sie die Motorwellen vorsichtig in
die Kupplungen hinein.
► Richten Sie die Motoren und die Kupplun-
gen so aus, dass zwischen den Kupplun-
gen und der Motorhalterung ca. 1mm
Platz bleibt.
► Ziehen Sie die Madenschrauben fest. Ach-
ten Sie dabei darauf, dass sich der Ab-
stand nicht mehr verändert.
 VORSICHT!
Die Kupplung darf in keinem Fall auf der
Motorhalterung schleifen!
.
► Montieren Sie die Motorhalterung (siehe 4.2.29.6 "Motorhalterung montieren" [}62]).
► Montieren Sie die Basisplatte (siehe 4.2.29.7 "Basisplatte montieren" [}62]).
► Stellen Die die Steckverbindungen der LDU-X-Steuerplatine wieder her, bauen Sie die LDU-
Basis wieder zusammen und montieren Sie die LDU-Basis (siehe 4.2.29.9 "LDU-Basis zusam-
menbauen und montieren" [}64]).
► Montieren Sie die seitlichen Abdeckungen (siehe 4.2.29.10 "Seitliche Abdeckungen montie-
ren" [}66]).
VORSICHT
► Immer wenn die Kupplungen gelöst wurden, müssen die Positionen der Achsen neu
vermessen werden.
► Immer wenn die Basis-Einheit abmontiert wurde, muss die LDU-X auf der Maschine
neu ausnivelliert werden (siehe Bedienungsanleitung)!
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 45
4.2.20 Näherungsschalter austauschen
Übersicht
Näherungsschalter komplett [03068930-xx]
1. Näherungsschalter
2. Kabel zur LDU-X-Steuerplatine
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Inbusschlüssel Größen 5, 3, 2 und 1,3
●
Ersatzteil: Näherungsschalter komplett [03068930-xx] mit 4 Aufklebern
HINWEIS
Aufkleber
Es gibt nur ein Modell, das für alle 4 Näherungsschalter in der LDU-X verwendet wird. Mit
den mitgelieferten Aufklebern kann der Schalter eindeutig gekennzeichnet werden.
Ausbau
► Entfernen Sie die seitlichen Abdeckungen (siehe 4.2.29.1 "Seitliche Abdeckungen abmontie-
ren" [}58]).
► Bauen Sie die Basis-Einheit ab, zerlegen Sie die Basis-Einheit in Ober- und Unterteil und lö-
sen Sie alle Steckverbindungen von der LDU-X-Steuerplatine (siehe 4.2.29.3 "LDU-Basis ab-
montieren und zerlegen" [}59]).
► Bauen Sie die Grundplatte des Basis-Oberteils ab (siehe 4.2.29.4 "Basisplatte abmontie-
ren" [}61]).
4 Servicearbeiten
4.2 Ersatzteiltausch
46 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

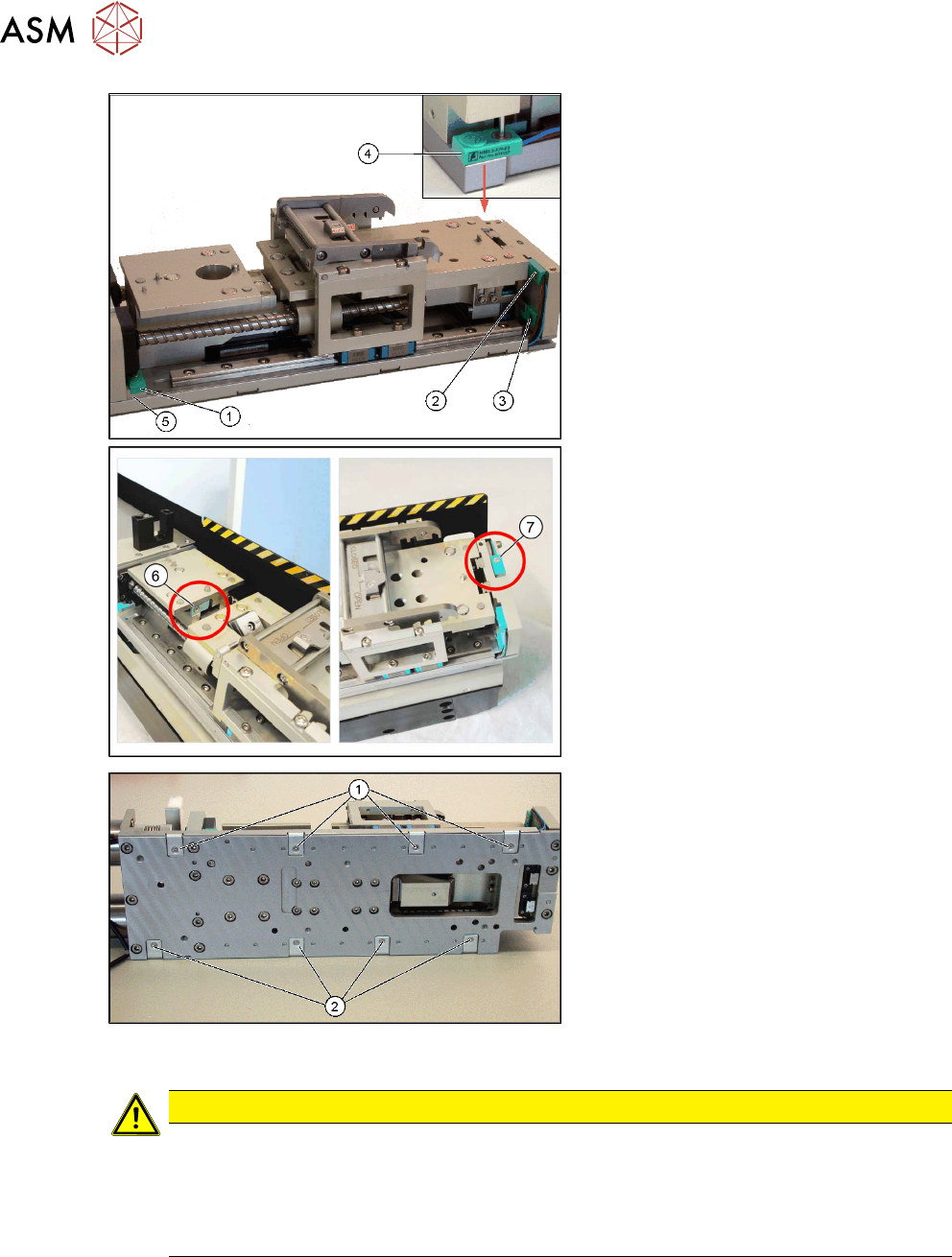

1. Näherungsschalter RLIM1 (auf Mon-
tageplatte(5) montiert)
2. Näherungsschalter LLIM2 (Z-Achse
oben)
3. Näherungsschalter RLIM2 (Z-Achse
unten)
4. Näherungsschalter LLIM1
5. Montageplatte für Näherungsschal-
ter(1)
6. Näherungsschalter Dip-Platte
7. Näherungsschalter Wanne
Beim Tausch von(1):
► Lösen Sie die Befestigungsschraube
der Montageplatte(5), auf welcher der
Näherungsschalter montiert ist.
► Lösen Sie die Befestigungsschraube
des Näherungsschalters und nehmen
Sie diesen von der Platte ab.
Beim Tausch von(2),(3),(4),(6) oder(7):
► Lösen Sie die Befestigungsschraube
des zu tauschenden Näherungsschal-
ters.
► Vergewissern Sie sich, in welchem
Kabelkanal das Kabel des defekten
Näherungsschalters verläuft.
► Lösen Sie die entsprechenden Befes-
tigungsschrauben(1) oder(2).
► Ziehen Sie das Kabel des defekten
Näherungsschalters vorsichtig aus
dem Kabelkanal heraus und entfernen
Sie den Näherungsschalter.
Einbau
VORSICHT
Wichtige Einbauhinweise
► Versehen Sie das Kabel des Sensors vor dem Einbau mit dem passenden Aufkleber
(siehe altes Kabel), sodass dieses eindeutig identifizierbar ist.
► Achten Sie beim Einbau des Sensors darauf, dass dieser bündig an den entsprechen-
den Kanten anliegt.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 4.2.19 "Motor mit Getriebe und Encoder austauschen" [}42]
