4 Servicearbeiten
4.2 Ersatzteiltausch
48 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
4.2.22 Deckel austauschen
Übersicht
Deckel [03062461-xx]
Benötigte Hilfsmittel
●
Ersatzteil: Deckel [03062461-xx]
Ausbau
Der Deckel wird von zwei Magneten fixiert.
► Nehmen Sie den alten Deckel ab.
Einbau
► Stellen Sie sicher, dass der neue Deckel
mit den beiden Warnschildern und dem
Warnstreifen bestückt ist.
► Legen Sie den neuen Deckel so auf die
Oberseite der LDU-X, dass der Warnstrei-
fen zur Dip-Platte zeigt.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 49
4.2.23 Griff austauschen
Übersicht
Ersatzteilpaket „Griff“ [03062471-xx]
Legende
1. Griff [03062471-xx] mit Bohrungen für
Madenschrauben
2. Schrauben ISO4762–M3x6-8.8,
gal.verzinkt [03007733-xx] (2St.)
Benötigte Hilfsmittel
●
Standardwerkzeug
●
Loctite 222 (Schraubensicherung)
●
Inbusschlüssel Größe 2,5
●
Ersatzteile:
– Griff [03062471-xx]
– Schrauben ISO 4762 – M3 x 6-8.8, gal.verzinkt [03007733-xx] (2St.)
Ausbau
► Legen Sie die LDU-X mit der linken
Seite auf eine stabile, saubere und
ebene Unterlage.
► Öffnen Sie die Klappe(1).
4 Servicearbeiten
4.2 Ersatzteiltausch
50 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

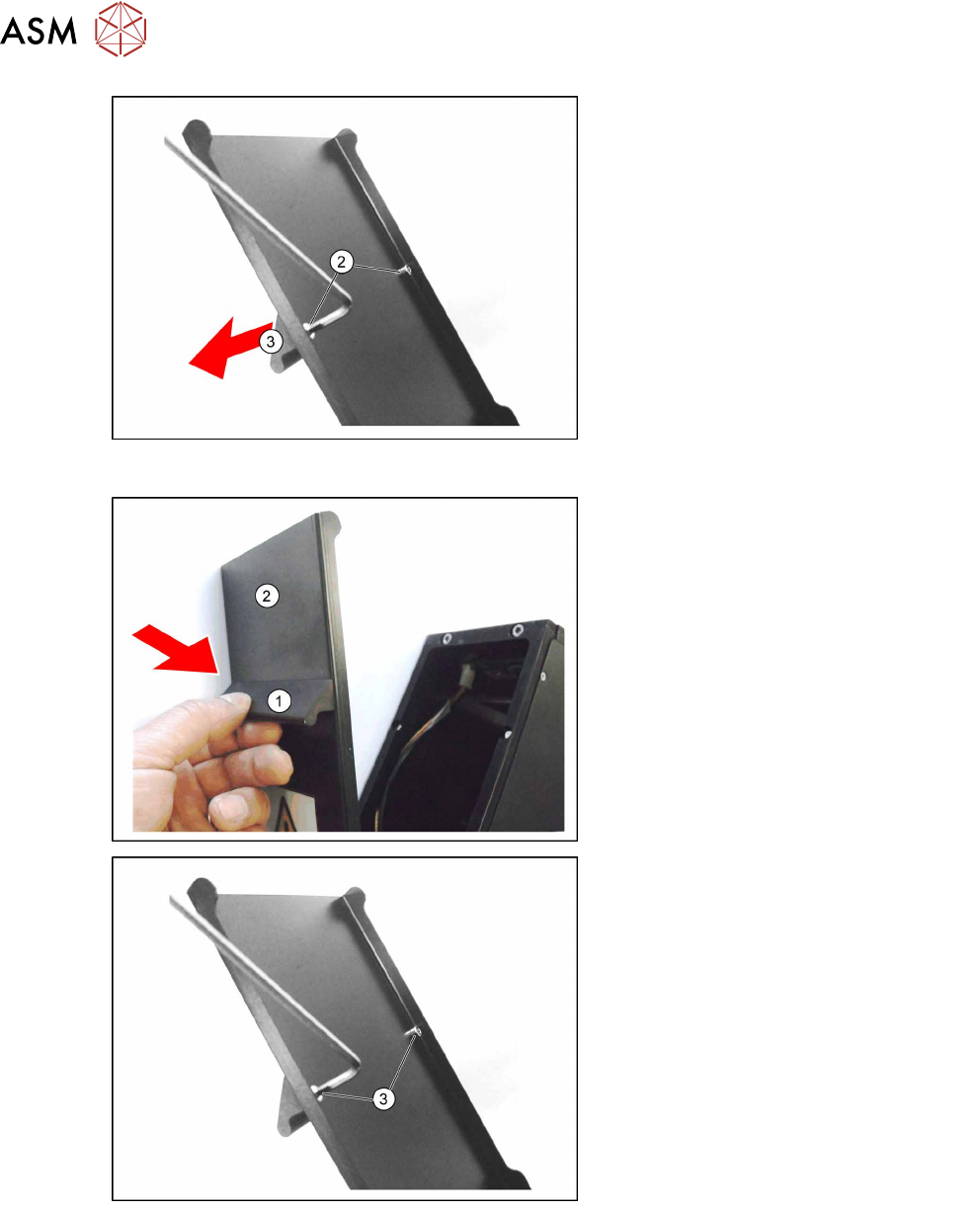

► Entfernen Sie die beiden in der Abbil-
dung gekennzeichneten Schrau-
ben(2).
► Entfernen Sie den Griff(3).
Einbau
► Setzen Sie den neuen Griff(1) wie
abgebildet auf die Außenseite der
Klappe(2).
► Positionieren Sie den Griff so, dass
sich die Gewindelöcher des Griffs
über den beiden Bohrungen in der
Klappe befinden.
► Benetzen Sie beide Schrauben mit et-
was „Loctite 222 Schraubensiche-
rung“.
► Schieben Sie die Schrauben(3) von
der Innenseite der Klappe in die dafür
vorgesehenen Bohrungen.
► Befestigen Sie den Griff mit den bei-
den Schrauben(3) an der Klappe.
