4 Servicearbeiten
4.2 Ersatzteiltausch
60 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017
► Lösen Sie die beiden Einstellschrau-
ben (1) und(2) des Basis-Oberteils
(siehe nächste Abbildung).
 VORSICHT!
Achten Sie darauf, die Auflagen nicht
zu verlieren.
.
Aufbau der Einstellschraube
1. Inbusschraube M4
2. Federscheiben (4 Stück)
3. Einstellschraube mit Feingewinde
4. Grundplatte der Applikationseinheit
5. Gewindebohrung der Klemmschraube
6. Auflage
7. Adapter-Grundplatte
► Nehmen Sie das Basis-Oberteil(2)
vom Basis-Unterteil(1) ab.
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 61
► Notieren Sie sich die Positionen aller
Stecker und Kabel auf der LDU-X-
Steuerplatine(1), sodass Sie diese
später wieder zuordnen können
(siehe auch 4.2.29.8 "LDU-X-Steuer-
platine" [}63]).
► Lösen Sie alle Anschlüsse an der
LDU-X-Steuerplatine, bzw. stecken
Sie alle Kabel.
4.2.29.4 Basisplatte abmontieren
► Lösen Sie die beiden vorderen Befes-
tigungsschrauben(1) und(2) der Ba-
sisplatte des Basis-Oberteils.
► Lösen Sie die dritte Befestigungs-
schraube am hinteren Teil bei den
Motorkupplungen.
► Heben Sie das Basis-Oberteil vorsich-
tig von der Basisplatte ab.
 VORSICHT!
Bei jeder Schraube ist eine 0,3mm-
Scheibe beigelegt.
Achten Sie darauf, diese nicht zu ver-
lieren!
.
4.2.29.5 Motorhalterung abmontieren
► Lösen Sie die 3 Befestigungsschrau-
ben der Motorhalterung.
4 Servicearbeiten
4.2 Ersatzteiltausch
62 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

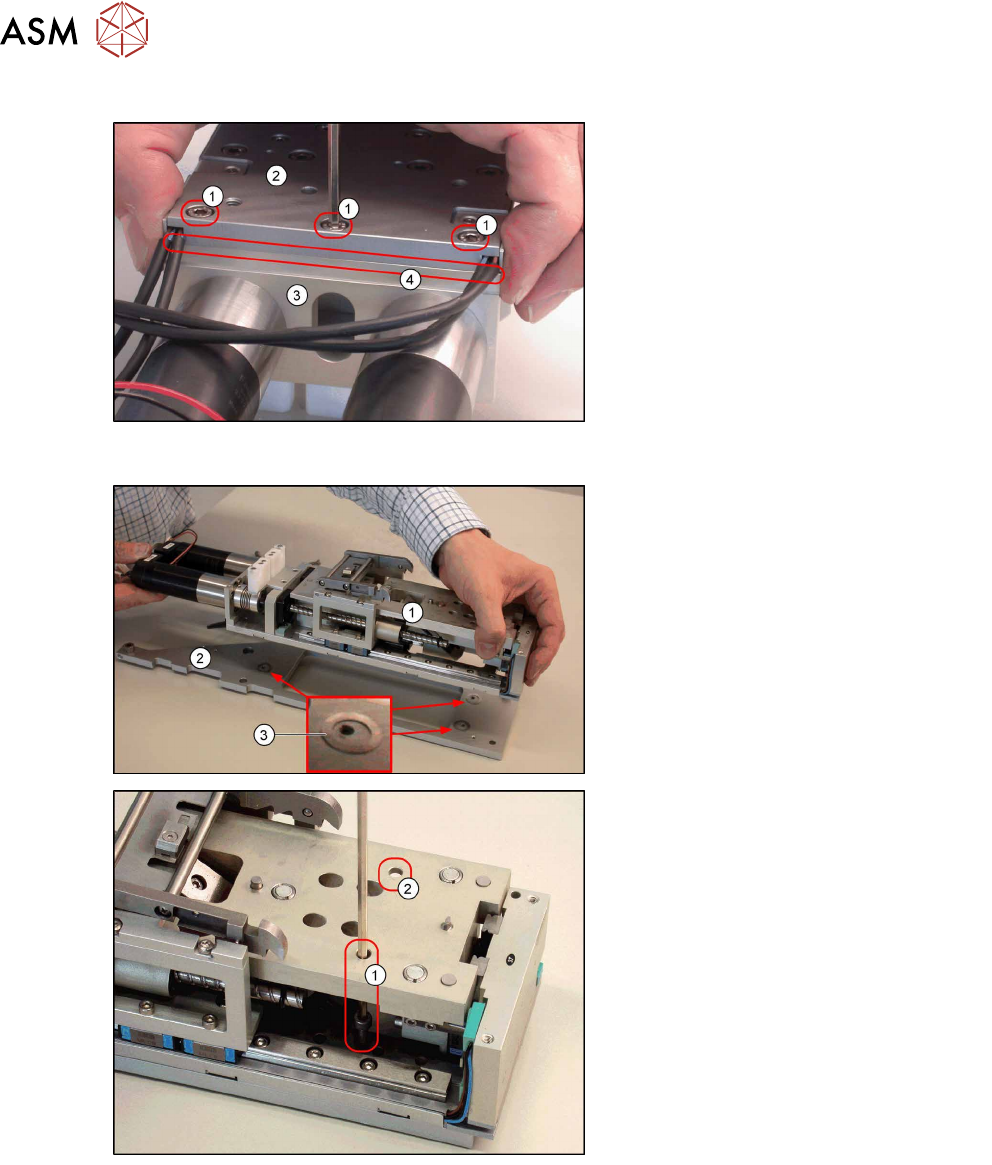

4.2.29.6 Motorhalterung montieren
► Setzen Sie die Motorhalterung(3) auf
die Oberteil-Basisplatte(2) und zie-
hen Sie die 3 Befestigungsschrau-
ben(1) locker an.
► Richten Sie die Motorhalterung gera-
de aus, sodass die Kanten(4) der
Oberteil-Basisplatte und der Motorhal-
terung bündig verlaufen.
► Ziehen Sie die 3 Befestigungsschrau-
ben(1) fest. Achten Sie dabei darauf,
dass die Kanten bündig bleiben.
4.2.29.7 Basisplatte montieren
► Setzen Sie das Basis-Oberteil(1) wie-
der auf die Basisplatte(2). Achten Sie
dabei darauf, dass die 3Beilagschei-
ben (0,3mm)(3) an den korrekten
Stellen liegen.
► Ziehen Sie die beiden vorderen 3Be-
festigungsschrauben(1) und(2) der
Basisplatte des Basis-Oberteils und
die dritte Befestigungsschraube am
hinteren Teil bei den Motorkupplun-
gen locker an. Achten Sie dabei
darauf, die 0,3mm-Scheiben nicht zu
verschieben.
► Richten Sie das Basis-Oberteil und
die Basisplatte bündig aus.
► Ziehen Sie die 3Befestigungsschrau-
ben fest. Achten Sie dabei darauf,
dass das Basis-Oberteil und die Ba-
sisplatte bündig bleiben.
