4 Servicearbeiten 4.2 Ersatzteiltausch Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 65 ► Stellen Sie den Basis-Unterteil (1) wie auf dem Bild hinter das Oberteil. ► Stellen Sie die restlichen Steckverbin- …
4 Servicearbeiten
4.2 Ersatzteiltausch
64 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

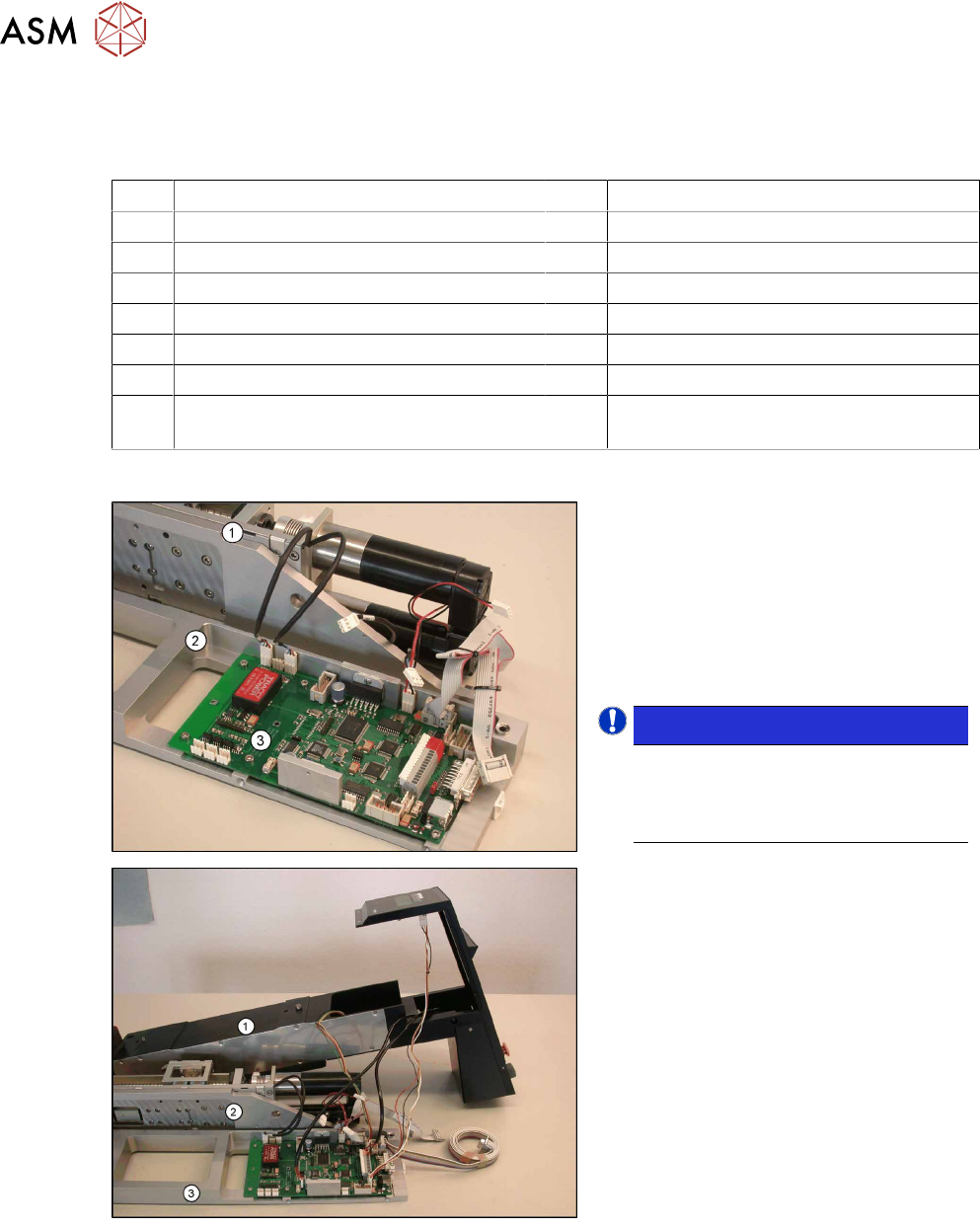

Beschreibung der Klemmleiste (11)
Anschluss K1 befindet sich in der Abbildung der Klemmleiste ganz oben, Anschluss K16 ganz un-
ten.
K1 30V K9 -
K2 30V Kennung FS2 Verbindung zu K8 K10 -
K3 30V Fluxsensor (+) braun K11 -
K4 30V Schlüsselschalter K12 Nachfüll-LED (+)
K5 Schlüsselschalter K313 GND Nachfüll-LED (-) blau
K6 Fluxsensor Schaltleitung schwarz K14 GND Fluxsensor (-)
K7 - K15 GND
K8 Kennung FS2 Verbindung zu K2 darf nur
bei FS2 verlegt werden
K16 GND
4.2.29.9 LDU-Basis zusammenbauen und montieren
► Legen Sie das Basis-Unterteil(2) mit
der LDU-X-Steuerplatine(3) und das
Basis-Oberteil(1) wie auf dem Bild
nebeneinander.
► Stellen Sie alle Steckverbindungen im
hinteren, dem Oberteil zugewandten
Teil der LDU-X-Steuerplatine wieder
her.
HINWEIS!
Eine Übersicht über die Steckver-
bindungen der LDU-X-Steuerplati-
ne finden Sie im vorhergehenden
Abschnitt.
.
► Stellen Sie das LDU-Gehäuse(1) wie
auf dem Bild gezeigt zu den anderen
Teilen(2) und(3).
► Stellen Sie alle Steckverbindungen
zwischen dem Gehäuse und der LDU-
X-Steuerplatine wieder her (Service-
und Not-Halt-Schalter, Display, Steu-
erplatine X‑Adapter).
4 Servicearbeiten
4.2 Ersatzteiltausch
Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017 65

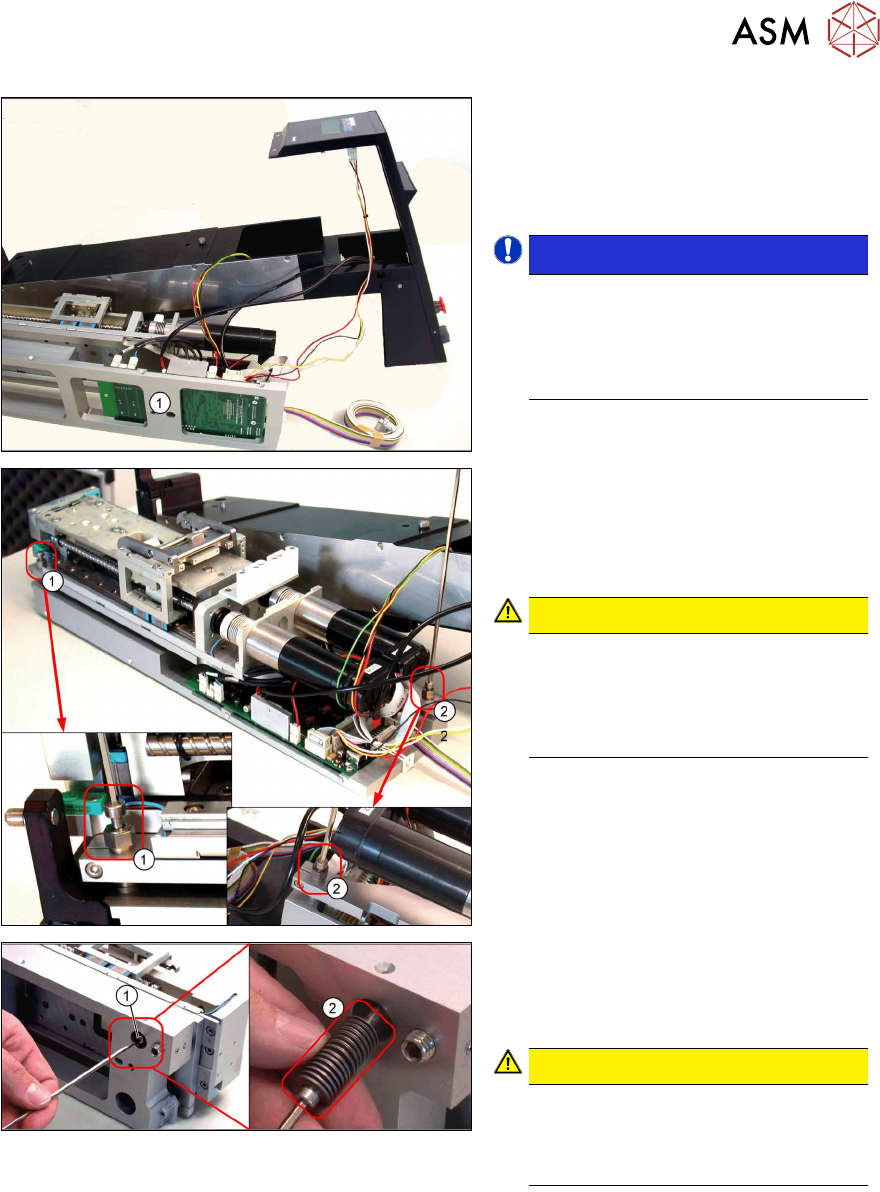

► Stellen Sie den Basis-Unterteil(1) wie
auf dem Bild hinter das Oberteil.
► Stellen Sie die restlichen Steckverbin-
dungen zur LDU-X Steuerplatine wie-
der her.
HINWEIS!
Kontrollieren Sie alle Steckverbin-
dungen.
Im fertig montiertem Zustand sind
diese zum Teil nur noch schwer zu-
gänglich.
.
► Setzen Sie Basis-Oberteil und –Unter-
teil zusammen. Stellen Sie sicher,
dass die Auflagen für die beiden Tel-
lerfederschrauben(1) und(2) noch im
Basis-Unterteil sind.
VORSICHT!
Kabelverlegung
Achten Sie darauf, dass die Kabel
nirgends scheuern oder bewegte Tei-
le blockieren. Die Kabel dürfen nicht
geknickt oder gequetscht werden.
.
► Schrauben Sie die beiden Teile mit
den beiden Einstellschrauben(1)
und(2) zusammen.
► Setzen Sie die Befestigungsschraube
(1) des LDU-Basis-Oberteils mit den
Tellerfedern (2) wieder ein und ziehen
Sie die Schraube fest.
VORSICHT!
Tellerfedern
Achten Sie auf die korrekte Anzahl
Tellerfedern (29 Stück). Diese müs-
sen paarweise verdreht sein.
.
4 Servicearbeiten
4.2 Ersatzteiltausch
66 Serviceanleitung SIPLACE LDU-X Linear Dipping Unit 11/2017

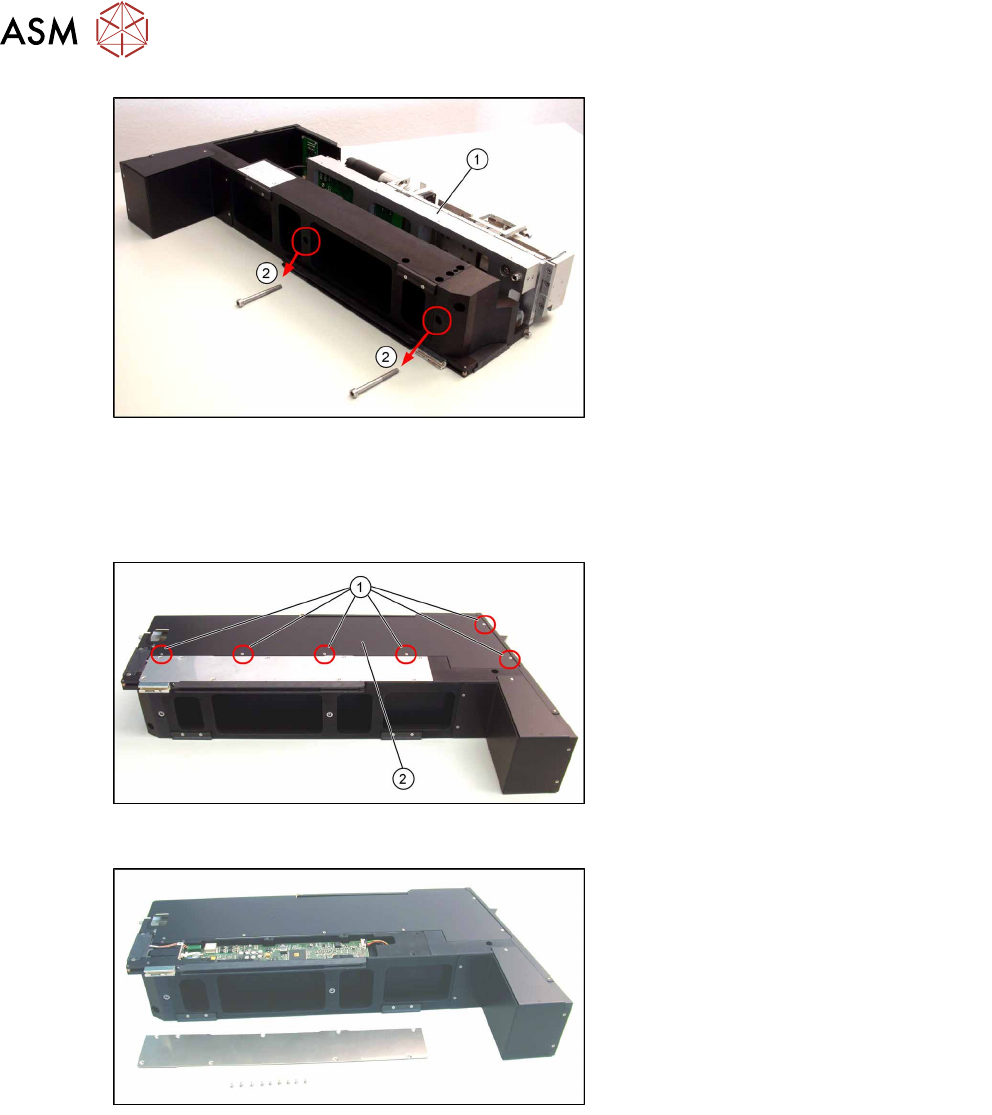

► Setzen Sie die LDU-Basis(1) wieder
auf das LDU-Gehäuse und schrauben
Sie diese mit den beiden Befesti-
gungsschrauben(2) fest.
Sehen Sie dazu auch...
2 4.2.29.8 "LDU-X-Steuerplatine" [}63]
4.2.29.10 Seitliche Abdeckungen montieren
► Setzen Sie die linke seitliche Abde-
ckung(2) wieder ein und befestigen
Sie diese mit den 6 Schrauben(1).
► Verfahren Sie analog für die rechte
seitliche Abdeckung.
4.2.29.11 Abdeckung der Steuerplatine abmontieren
► Drehen Sie die 9Befestigungsschrau-
ben des seitlichen Abdeckblechs her-
aus und legen Sie das Abdeckblech
zur Seite.
