0301-001 114 テープフィーダ T APE FEEDER PF-321 1 PF-321 1 Fig. N-6 カバーテープ巻取り部 Cover T ape Winding Section Fig.N-6 537 535 531 532 503 505 527 535 536 502 516 524 518 518 533 519 525 See Fig.N-1 Key No.1 520 522 534 523 523 528…
0301-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
113
N-5
PF-3211
401 630 110 2160 LEVER(SUPPRESSER) 1 755N--010-401
402 630 110 2153 PIN,LOCATE 1 755N--010-402
404 630 103 6359 PIN,LOCATE 1 755N--010-404
405 630 101 2506 COLLAR 1 755N--010-405
406 630 103 6335 LEVER 1 755N--010-406
407 630 103 6342 HOOK 1 755N--010-407
408 630 102 7517 PIN,LOCATE 1 755N--010-408
411 630 002 8720 SPRING,TENSION 1 755N--010-411
413 411 141 2806 WASHER SPR 3 1 755N--010-114
415 411 001 0003 RING E 4 2 755N--010-415
416 630 010 5810 GUIDE,LINER 1 755N--010-416
417 630 110 2450 LEVER 1 755N--010-417
418 630 110 2573 PIN,LOCATE 1 755N--010-418
419 630 110 2634 PLATE 1 755N--010-419
420 630 063 4259 CHUTE 1 755N--010-420
421 630 000 7534 BOLT,HEX-SCT 2 755N--010-044
422 630 110 2559 SPACER 1 755N--010-805
423 411 156 8305 WASHER SPR 2.6 2 755N--010-423
424 411 184 5703 WASHER V 2.6X6.5X0.5 2 755N--010-424
425 411 173 5400 SCR PAN 2.6X6 2 755N--010-425
426 411 140 9905 NUT HEX 3 1 755N--010-116
427 411 000 9304 RING E 2 2 755N--010-119
428 411 183 8804 SCR FLT 2.6X4 2 755N--010-127
429 411 152 4202 SCR FLT 3X4 4 755N--010-022
0301-001
114
テープフィーダ TAPE FEEDER
PF-3211 PF-3211

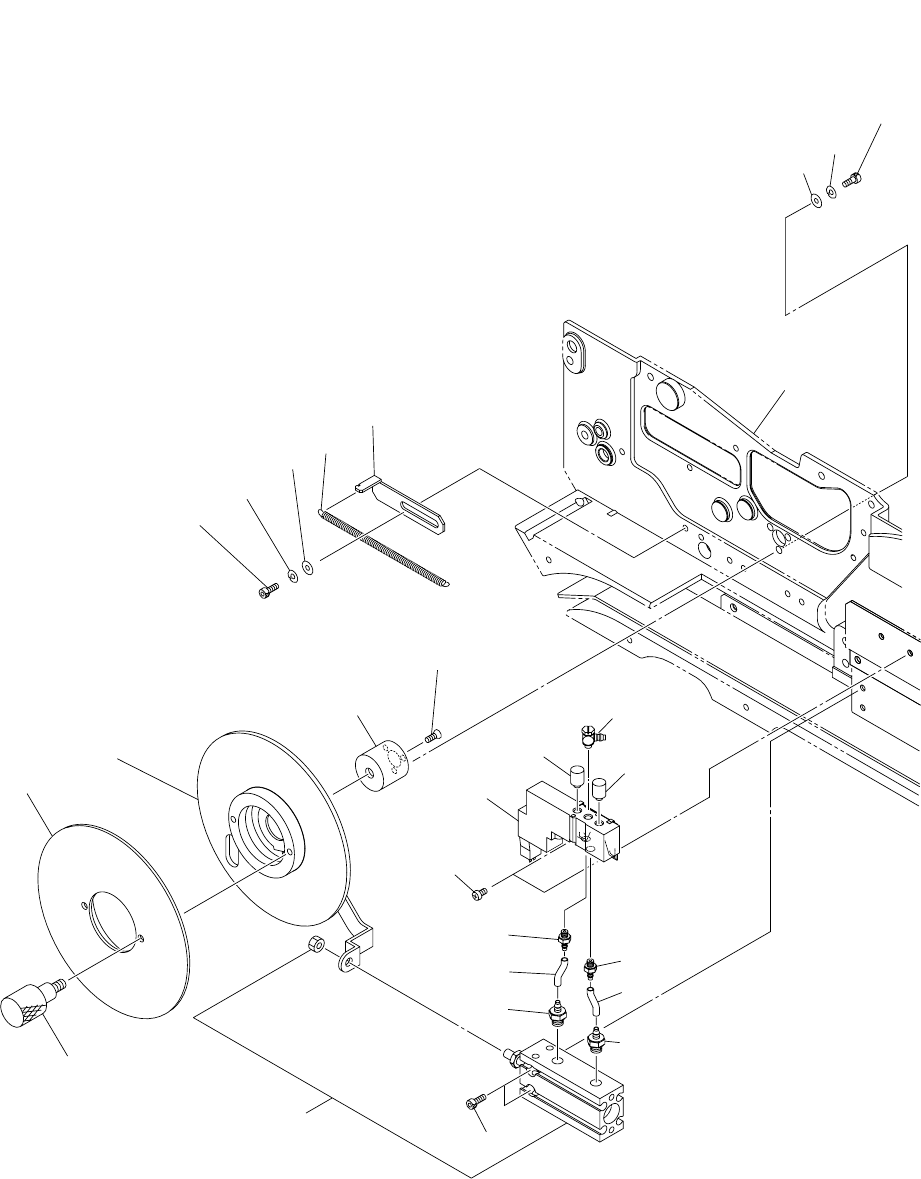

Fig. N-6 カバーテープ巻取り部 Cover Tape Winding Section
Fig.N-6
537
535
531
532
503
505
527
535
536
502
516
524
518
518
533
519
525
See Fig.N-1
Key No.1
520
522
534
523
523
528
528
520
521
0301-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
115
N-6
PF-3211
502 630 110 3099 SPRING,TENTION 1 755N--010-502
503 630 119 6176 DISK(REEL DRIVE) 1 755N--010-503
505 630 110 4195 ASSY,DISK 1 755N--010-505
516 630 101 1547 MACHINE SCREW 1 755N--010-516
518 630 036 8444 PIPE FITTINGS 2 755N--010-113
519 630 110 2931 CYLINDER 1 755N--010-519
520 630 110 5611 AIR LINE EQPT 2 755N--010-520
521 630 046 5556 PIPE FITTINGS 1 755N--010-521
522 630 110 5628 SOLENOID VALVE 1 755N--010-522
523 630 048 4656 PIPE FITTINGS 2 755N--010-523
524 630 110 2511 SPACER 1 755N--010-524
525 630 110 2719 PLATE 1 755N--010-525
527 630 118 1714 PIN,LOCATE 2 755N--010-527
528 630 119 7555 TUBE 2 755N--010-132
531 630 000 7527 BOLT,HEX-SCT 3 755N--010-721
532 630 000 7510 BOLT,HEX-SCT 2 755N--010-718
533 630 000 7534 BOLT,HEX-SCT 2 755N--010-044
534 411 041 5600 SCR PAN 3X4 2 755N--010-128
535 411 141 2806 WASHER SPR 3 5 755N--010-114
536 411 141 3902 WASHER V 3X7X0.5 2 755N--010-115
537 411 141 5807 WASHER F 3X6X0.5 3 755N--010-120
