0301-002 T APE FEEDER PF-5610 PF-5610 Fig. T-1 Frame Section 33 33 5 8 51 6 39 3 35 38 37 12 40 40 40 57 56 47 21 10 1 33 7 17 16 42 49 50 4 41 14 30 11 18 13 99 98 97 34 35 36 20 40 See Fig.T -3 K ey No .213 23 43 23 43…
0301-002

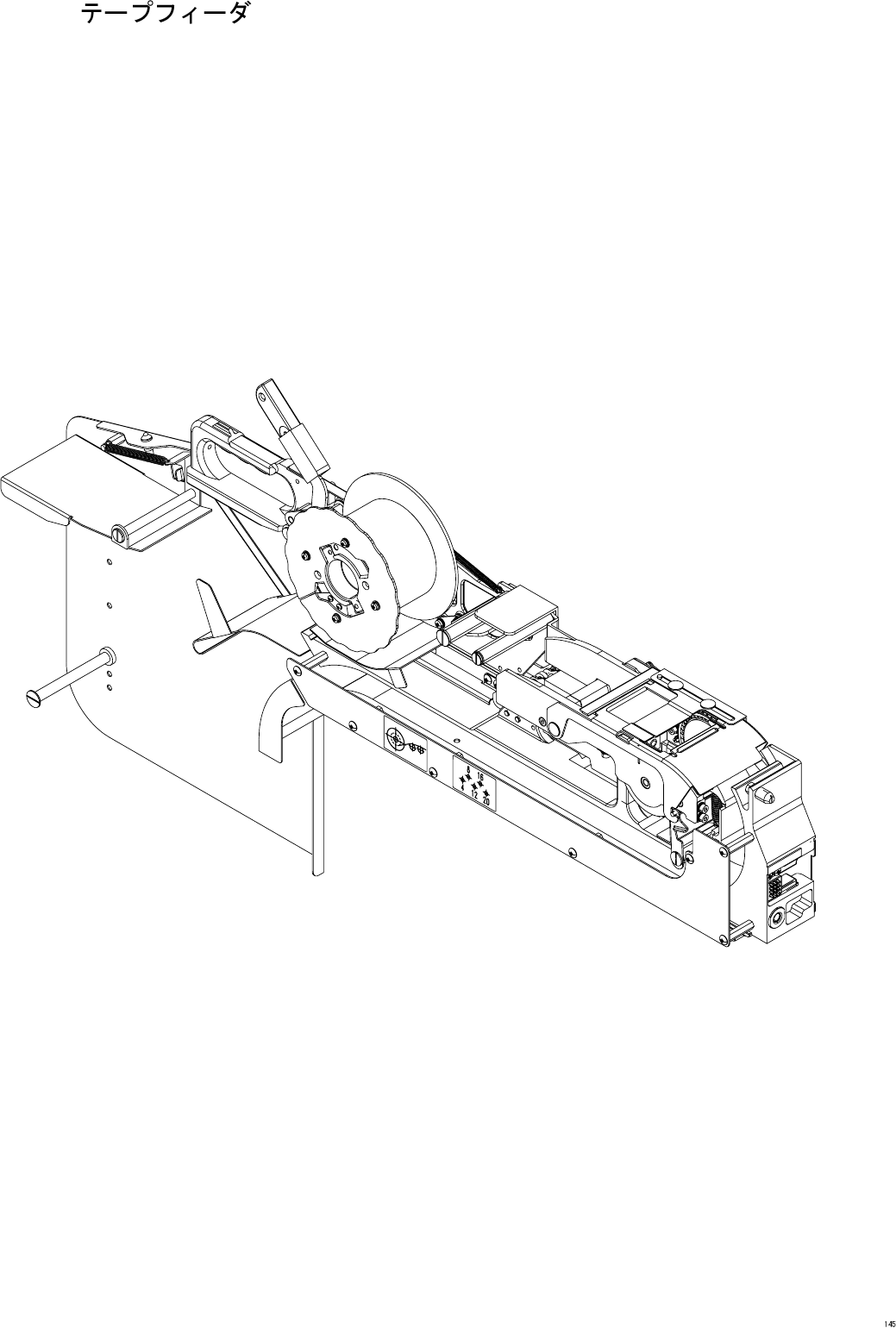

Fig. T TAPE FEEDER
PF-
5610
PF-
5610
0301-002
TAPE FEEDER
PF-5610 PF-5610

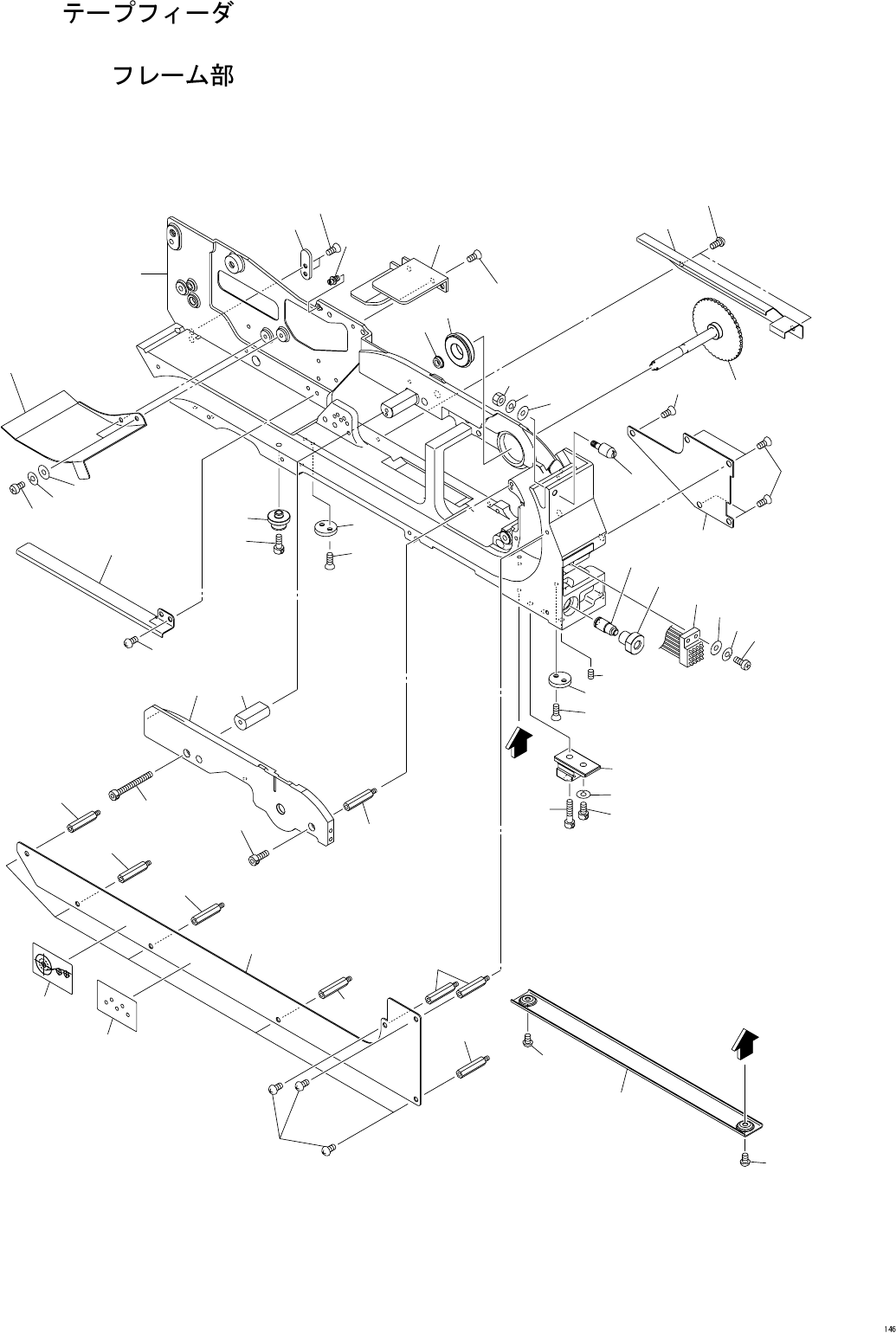

Fig. T-1
Frame Section
33
33
5
8
51
6
39
3
35
38
37
12
40
40
40
57
56
47
21
10
1
33
7
17
16
42
49
50
4
41
14
30
11
18
13
99
98
97
34
35
36
20
40
See Fig.T-3
Key No.213
23
43
23
43
25
24
27
27
27
27
44
27
27
27
22
Fig.T-1
A
A
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
T-1
PF-5610
1 630 103 3037 FRAME(CASSETTE BODY) 1 755T--010-001
3 630 103 0791 BLOCK 1 755T--010-003
4 630 101 2865 PIN,LOCATE 1 755T--010-004
5 630 101 2483 PIN,LOCATE 1 755T--010-005
6 630 101 2650 CONNECTING FITTING 1 755T--010-006
7 630 101 2070 PLATE 1 755T--010-007
8 630 101 2575 COVER 1 755T--010-008
10 630 103 7950 GUIDE 1 755T--010-010
11 630 101 2629 COVER 1 755T--010-011
12 630 103 6908 COVER 1 755T--010-012
13 630 103 6915 COVER 1 755T--010-013
14 630 103 6939 CHUTE 1 755T--010-014
16 630 103 8421 BRACKET 1 755T--010-016
17 630 103 0616 HOOK 1 755T--010-017
18 630 098 3579 PIPE FITTINGS 1 755T--010-018
20 630 103 6564 COVER 1 755T--010-020
21 411 147 6808 SCR TRS 3X5 2 755T--010-021
22 411 152 4202 SCR FLT 3X4 1 755T--010-022
23 630 103 6571 PLATE 2 755T--010-023
24 630 006 8979 BEARING,RADIAL 1 755T--010-024
25 630 007 1641 BEARING,RADIAL 1 755T--010-025
27 630 104 5986 ACCESSORY,P.C.B 8 755T--010-027
30 630 104 7553 SPACER 1 755T--010-030
33 411 002 2600 SCR FLT 3X6 7 755T--010-033
34 411 141 0307 NUT HEX 4 1 755T--010-034
35 411 141 2905 WASHER SPR 4 2 755T--010-035
36 411 141 4008 WASHER V 4X9X0.8 1 755T--010-036
37 630 000 7664 BOLT,HEX-SCT 1 755T--010-037
38 630 000 7633 BOLT,HEX-SCT 1 755T--010-038
39 630 000 8920 SET SCREW 1 755T--010-039
40 411 050 5004 SCR TRS 3X6 11 755T--010-040
41 630 000 7657 BOLT,HEX-SCT 1 755T--010-041
42 411 041 8908 SCR PAN 3X6 2 755T--010-042
43 411 034 7208 SCR FLT 3X8 4 755T--010-043
44 630 000 7527 BOLT,HEX-SCT 1 755T--010-044
47 630 000 7596 BOLT,HEX-SCT 1 755T--010-047
49 411 141 2806 WASHER SPR 3 2 755T--010-114
50 411 141 3902 WASHER V 3X7X0.5 2 755T--010-115
51 630 112 7729 CORD 1 755T--010-051
56 630 108 6033 NAME PLATE,INDEX 1 755T--010-056
57 630 108 7764 NAME PLATE,INDEX 1 755T--010-057
97 411 040 6202 SCR PAN 3X10 2 755T--010-097
98 411 086 4408 WASHER SPR 3 2 755T--010-098
99 411 119 1909 WASHER V 3X7X0.5 2 755T--010-099
