0301-002 T APE FEEDER PF-5610 PF-5610 Fig. T-4 Winding Link Section 301 See Fig.T -2 Key No.108 317 312 320 302 316 318 Fig.T-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
T-3
PF-5610
202 630 103 6311 PIN,LOCATE 1 755T--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755T--010-203
204 630 103 6588 PIN,LOCATE 1 755T--010-204
209 630 002 2117 SPRING,COMP 1 755T--010-209
212 630 104 7133 ASSY,SPROCKET 1 755T--010-212
213 630 104 7478 GEAR 1 755T--010-213
214 411 141 2806 WASHER SPR 3 1 755T--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755T--010-115
216 630 000 7503 BOLT,HEX-SCT 1 755T--010-117
220 630 008 2296 SET SCREW 2 755T--010-049
0301-002
TAPE FEEDER
PF-5610 PF-5610

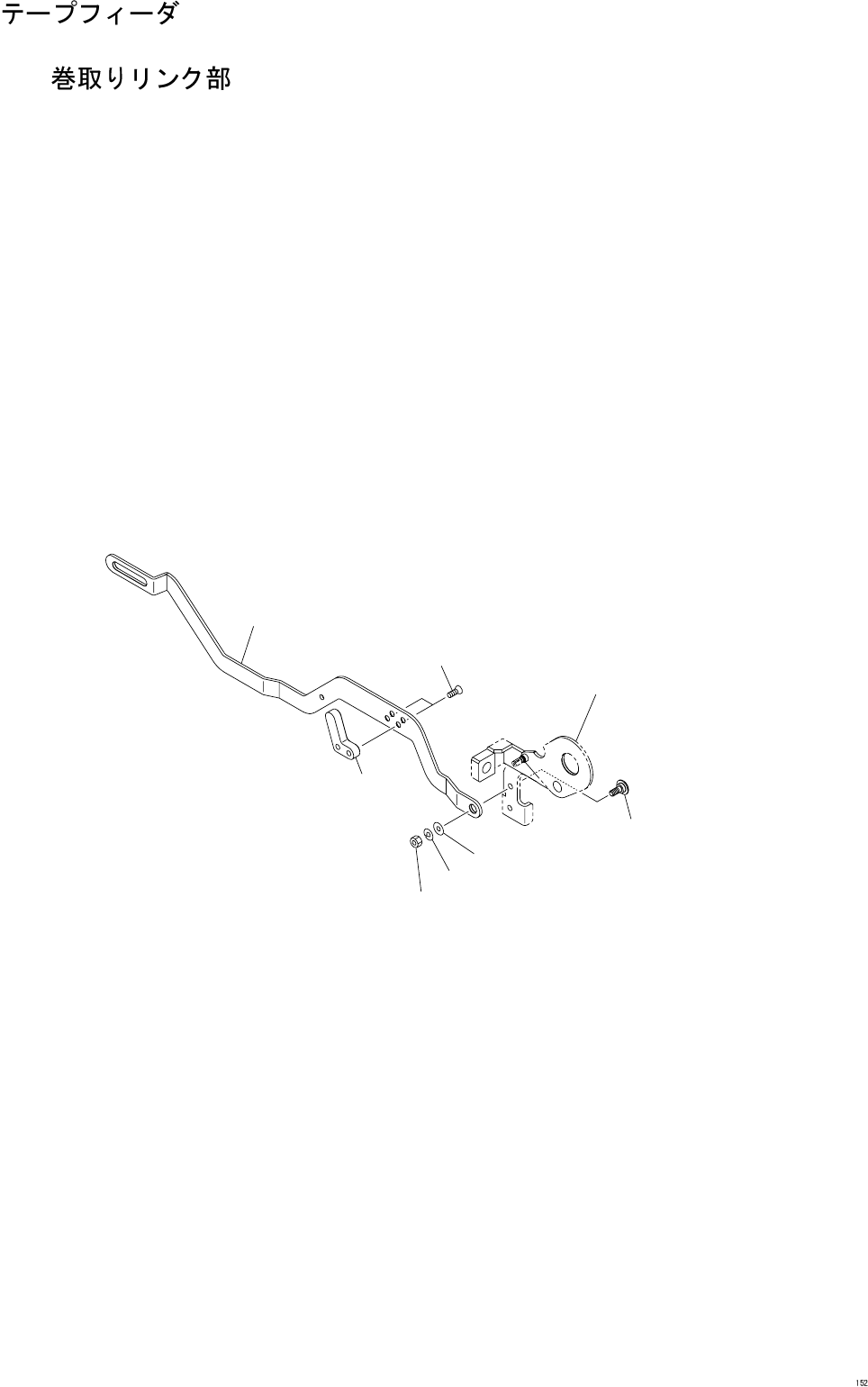

Fig. T-4
Winding Link Section
301
See Fig.T-2
Key No.108
317
312
320
302
316
318
Fig.T-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
T-4
PF-5610
301 630 104 4262 PIN,LOCATE 1 755T--010-301
302 630 107 3057 LINK 1 755T--010-302
312 630 107 3071 PIN,GUIDE 1 755T--010-312
316 411 141 2806 WASHER SPR 3 1 755T--010-114
317 411 141 3902 WASHER V 3X7X0.5 1 755T--010-115
318 411 140 9905 NUT HEX 3 1 755T--010-116
320 411 002 2600 SCR FLT 3X6 2 755T--010-033
