P-0217-001 - 第175页
01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 173 Y-3 PF-7210 20 2 630 103 631 1 PIN,LOCA TE 1 755Y--010-202 20 3 630 101 2162 LEVER(LOCA TE NOTCH) 1 755Y--010-203 20 4 630 103 6588 PIN,LOCA TE 1 755Y--010-…
0301-002
172
テープフィーダ TAPE FEEDER
PF-7210 PF-7210

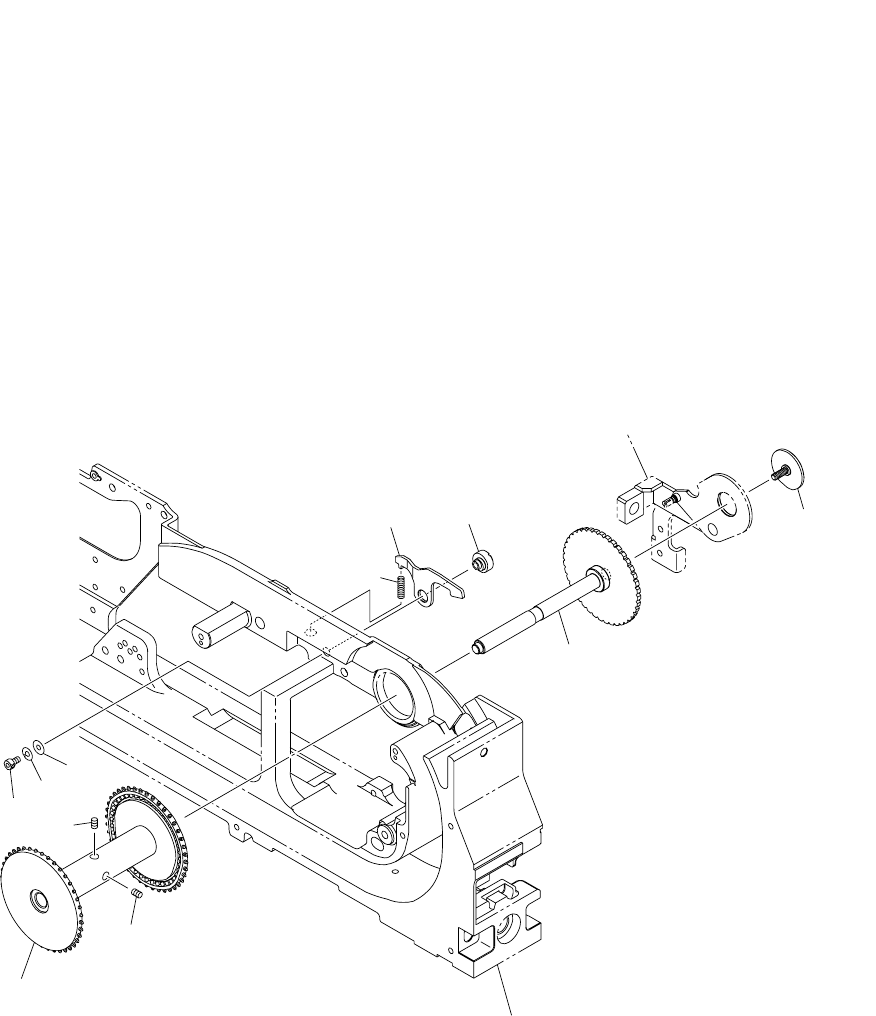

Fig. Y-3 送りギア部 Feeder Gear Section
203
204
209
213
212
215
214
220
220
216
202
See Fig.Y-2
Key No.108
See Fig.Y-1
Key No.1
Fig.Y-3
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
173
Y-3
PF-7210
202 630 103 6311 PIN,LOCATE 1 755Y--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755Y--010-203
204 630 103 6588 PIN,LOCATE 1 755Y--010-204
209 630 002 2117 SPRING,COMP 1 755Y--010-209
212 630 104 7140 ASSY,SPROCKET 1 755Y--010-212
213 630 104 7485 GEAR 1 755Y--010-213
214 411 141 2806 WASHER SPR 3 1 755Y--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755Y--010-115
216 630 000 7503 BOLT,HEX-SCT 1 755Y--010-117
220 630 008 2296 SET SCREW 2 755Y--010-049
0301-002
174
テープフィーダ TAPE FEEDER
PF-7210 PF-7210
Fig. Y-4 巻取りリンク部 Winding Link Section
See Fig.Y-2
Key No.108
301
320
312
302
317
316
318
Fig.Y-4
