P-0217-001 - 第34页
0301-002 32 テープフィーダ T APE FEEDER PF-1210,121 1,1212 PF-1210,121 1,1212 Fig. G-4 巻取りリンク部 Winding Link Section See Fig.G-2 Key No.108 See Fig.G-1 Key No.1 321 320 319 303 301 321 320 322 Fig.G-4 321 321 320 320 304 306 310…
0301-002
31
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-3
PF-1210
PF-1211
PF-1212
201 630 092 0307 ASSY,SPROCKET 1 1 1 755G--010-201
202 630 102 7395 PIN,LOCATE 1 1 1 755G--010-202
203 630 101 2155 LEVER(LOCATE NOTCH) 1 1 1 755G--010-203
204 630 101 2544 PIN,LOCATE 1 1 1 755G--010-204
205 630 102 7807 LEVER(STOPPER) 1 1 1 755G--010-205
206 630 102 7814 PIN,LOCATE 1 1 1 755G--010-206
207 630 102 7838 COLLAR 1 1 1 755G--010-207
208 630 108 9287 SPRING,TORSION 1 1 1 755G--010-208
209 630 002 2117 SPRING,COMP 1 1 1 755G--010-209
214 411 141 2806 WASHER SPR 3 2 2 2 755G--010-114
215 411 141 3902 WASHER V 3X7X0.5 2 2 2 755G--010-115
216 411 140 9905 NUT HEX 3 2 2 2 755G--010-116
217 411 141 0307 NUT HEX 4 1 1 1 755G--010-034
218 411 141 2905 WASHER SPR 4 1 1 1 755G--010-035
219 411 141 4008 WASHER V 4X9X0.8 1 1 1 755G--010-036
0301-002
32
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

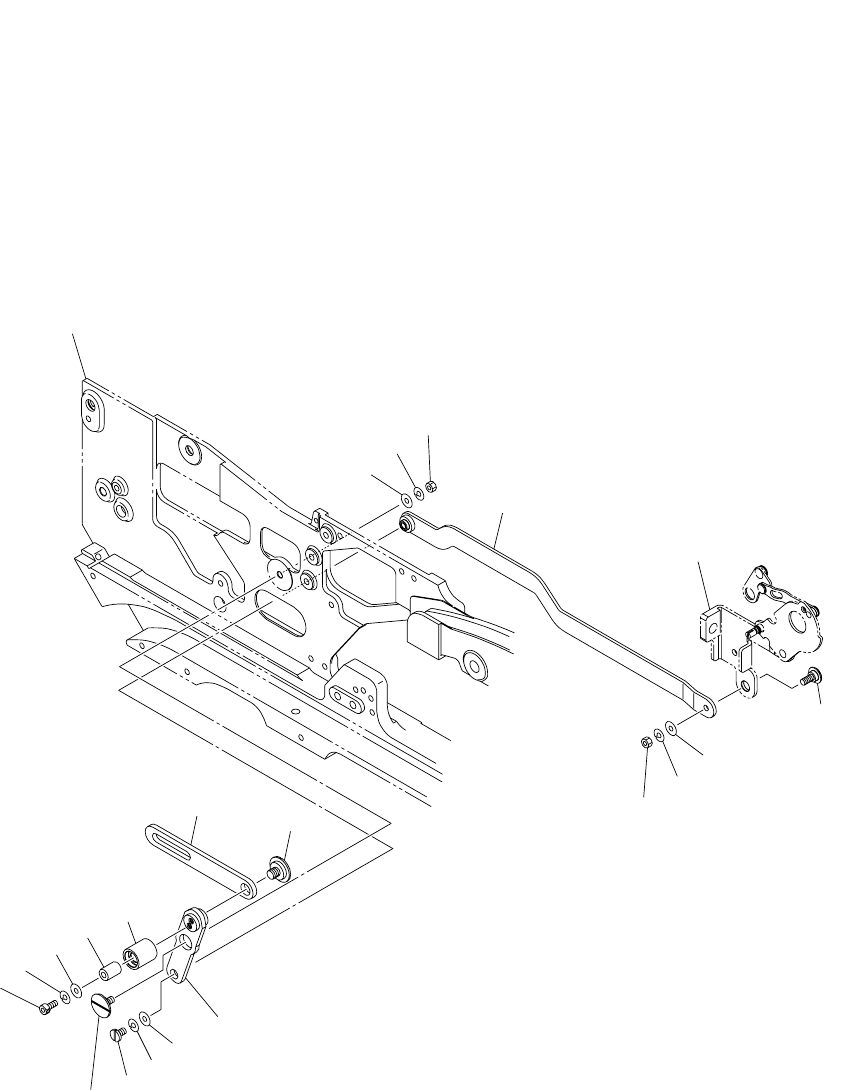

Fig. G-4 巻取りリンク部 Winding Link Section
See Fig.G-2
Key No.108
See Fig.G-1
Key No.1
321
320
319
303
301
321
320
322
Fig.G-4
321
321
320
320
304
306
310
318
315
316
317
305
0301-002
33
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-4
PF-1210
PF-1211
PF-1212
301 630 101 2605 PIN,LOCATE 1 1 1 755G--010-301
303 630 096 0303 ASSY,LINK 1 1 1 755G--010-303
304 630 041 4714 PIN,LOCATE 1 1 1 755G--010-304
305 630 118 3473 LEVER 1 1 1 755G--010-305
306 630 101 3015 PIN,LOCATE 1 1 1 755G--010-306
310 630 115 3209 ROLLER 1 1 1 755G--010-310
315 630 115 3193 COLLAR 1 1 1 755G--010-315
316 630 000 7541 BOLT,HEX-SCT 1 1 1 755G--010-316
317 630 115 3179 LINK 1 1 1 755G--010-317
318 630 118 3459 PIN,HINGE 1 1 1 755G--010-318
319 411 140 0109 NUT HEX 3 1 1 1 755G--010-124
320 411 141 2806 WASHER SPR 3 4 4 4 755G--010-114
321 411 141 3902 WASHER V 3X7X0.5 4 4 4 755G--010-115
322 411 140 9905 NUT HEX 3 1 1 1 755G--010-116
