0301-002 37 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE G-6 PF-1210 PF-121 1 PF-1212 50 1 630 1 10 8629 DISK(REEL DRIVE) 1 1 1 755G--010-501 50 2 630 1 16 6599 SPRING,TENSION 1 1 1 755G--010-502 50 5 630 093 051 1 …
0301-002
36
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

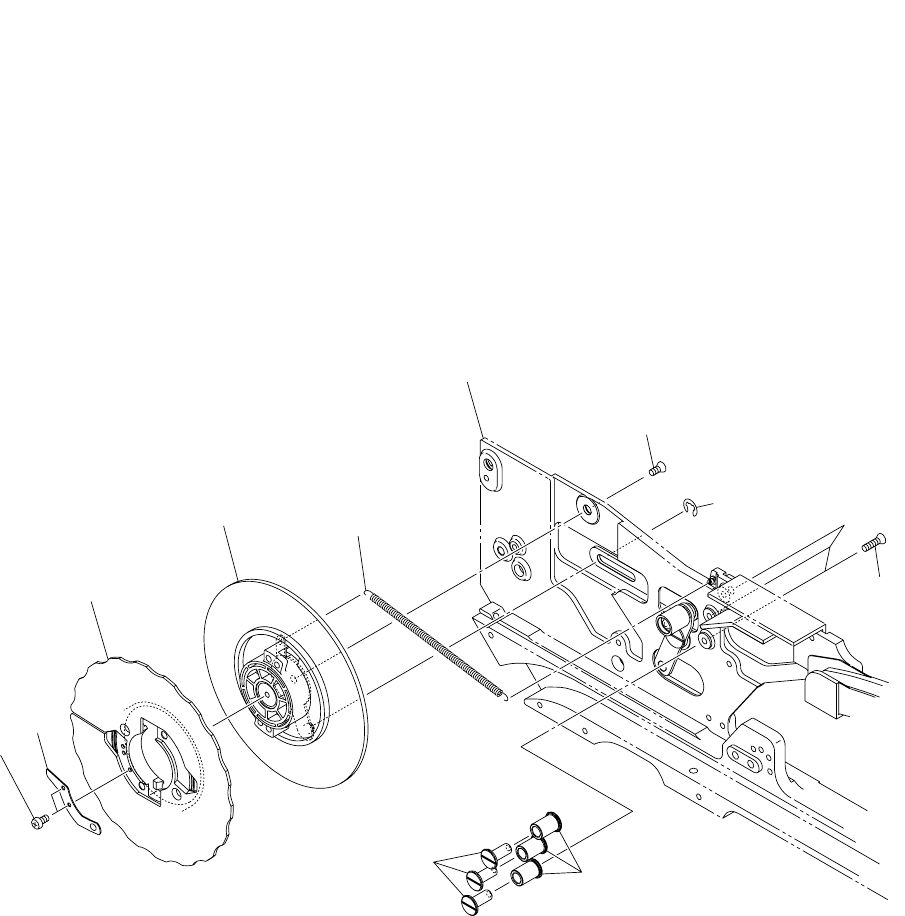

Fig. G-6 カバーテープ巻取り部 Cover Tape Winding Section
502
501
516
505
507
515
508
517
528
See Fig.G-1
Key No.1
Fig.G-6
509
0301-002
37
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-6
PF-1210
PF-1211
PF-1212
501 630 110 8629 DISK(REEL DRIVE) 1 1 1 755G--010-501
502 630 116 6599 SPRING,TENSION 1 1 1 755G--010-502
505 630 093 0511 ASSY,DISK 1 1 1 755G--010-505
507 630 039 3309 SPRING,FLAT 1 1 1 755G--010-507
508 630 102 7036 PIN,LOCATE 3 3 3 755G--010-508
509 630 102 7029 ROLLER 3 3 3 755G--010-509
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 2 2 755G--010-515
516 630 101 1547 MACHINE SCREW 1 1 1 755G--010-516
517 411 140 7109 SCR FLT 3X12 3 3 3 755G--010-517
528 411 000 9809 RING E 3 1 1 1 755G--010-118
0301-002
38
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

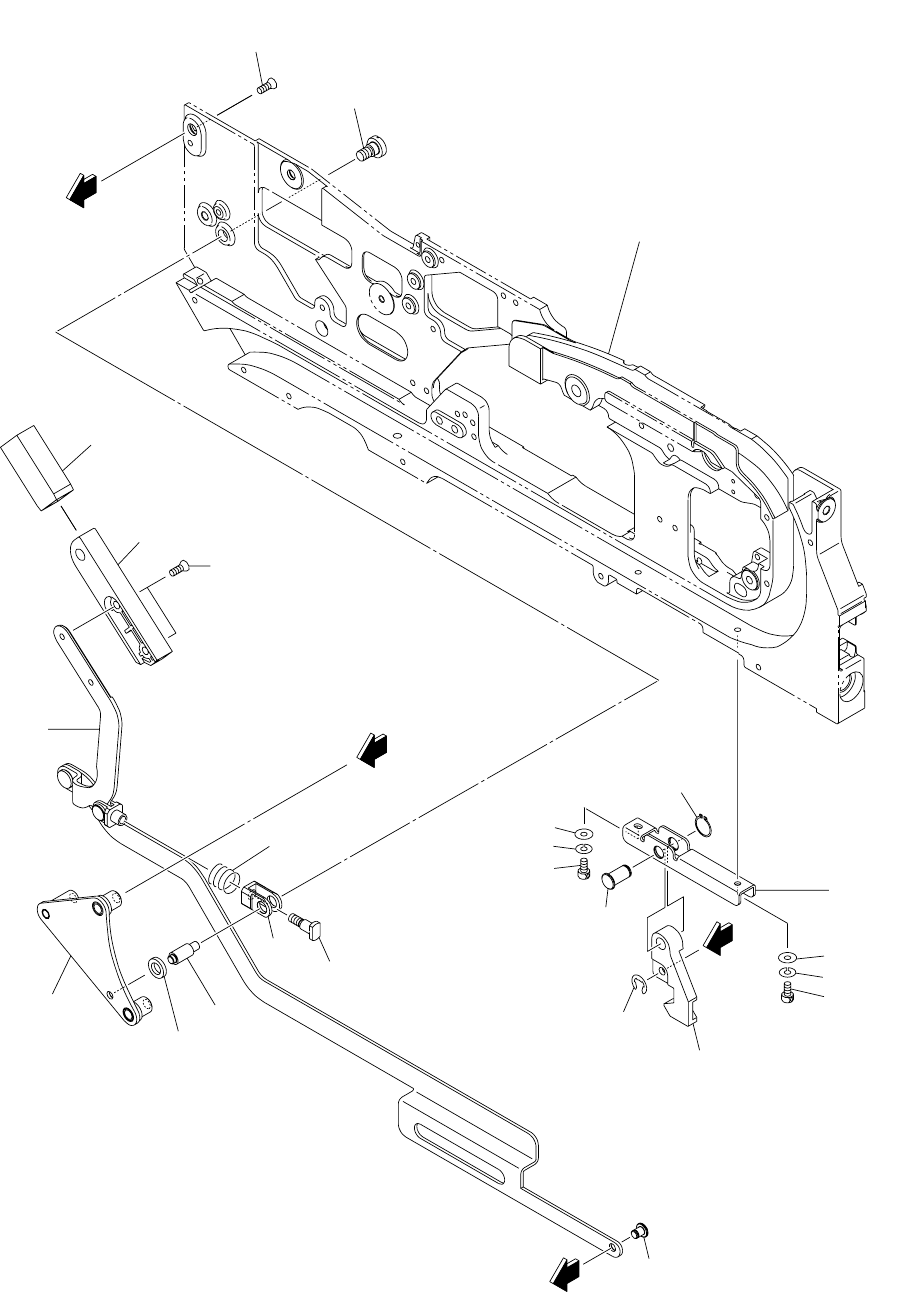

Fig. G-8 クランプ部 Clamp Section
715
708
702
See Fig.G-1
Key No.1
701
707
711
709
719
713
710
712
A
A
704
703
706
714
705
Fig.G-8
B
B
720
717
723
722
718
723
722
718
