0301-002 40 リールホルダ RI-1210 REEL HOLDER RI-1210 Fig. GL-1 12mm 幅テ－プフィーダ用 FOR 12mm T APE FEEDER 11 8 10 A 10 11 10 11 10 14 13 9 3 2 1 6 5 4 Fig.GL-1 See Fig.G-1 Key No.1 7 A 51
0301-002
39
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-8
PF-1210
PF-1211
PF-1212
701 630 096 0273 ASSY,PLATE 1 1 1 755G--010-701
702 630 101 2735 PIN,LOCATE 1 1 1 755G--010-702
703 630 101 2728 PIN,LOCATE 1 1 1 755G--010-703
704 630 101 2797 WASHER 1 1 1 755G--010-704
705 630 101 2148 BLOCK 1 1 1 755G--010-705
706 630 101 2711 PIN,GUIDE 1 1 1 755G--010-706
707 630 096 3236 ASSY,LEVER 1 1 1 755G--010-707
708 630 104 9397 GRIP 1 1 1 755G--010-708
709 630 101 2469 SHAFT 1 1 1 755G--010-709
710 630 101 2056 LEVER 1 1 1 755G--010-710
711 630 101 2476 SHAFT 1 1 1 755G--010-711
712 630 101 2063 BLOCK 1 1 1 755G--010-712
713 411 016 0203 RING E 2.5 1 1 1 755G--010-713
714 630 094 9261 SPRING,COMP 1 1 1 755G--010-714
715 630 050 7744 TUBE,WIRING 1 GRAY 755G--010-715
715 630 105 1383 TUBE,WIRING 1 ORANGE 755H--010-715
715 630 105 1390 TUBE,WIRING 1 GREEN 755J--010-715
717 411 002 4307 SCR FLT 5X10 1 1 1 755G--010-717
718 630 000 7510 BOLT,HEX-SCT 2 2 2 755G--010-718
719 630 001 0558 RING 1 1 1 755G--010-719
720 411 108 7103 SCR FLT 3X10 2 2 2 755G--010-720
722 411 141 2806 WASHER SPR 3 2 2 2 755G--010-114
723 411 141 3902 WASHER V 3X7X0.5 2 2 2 755G--010-115
0301-002
40

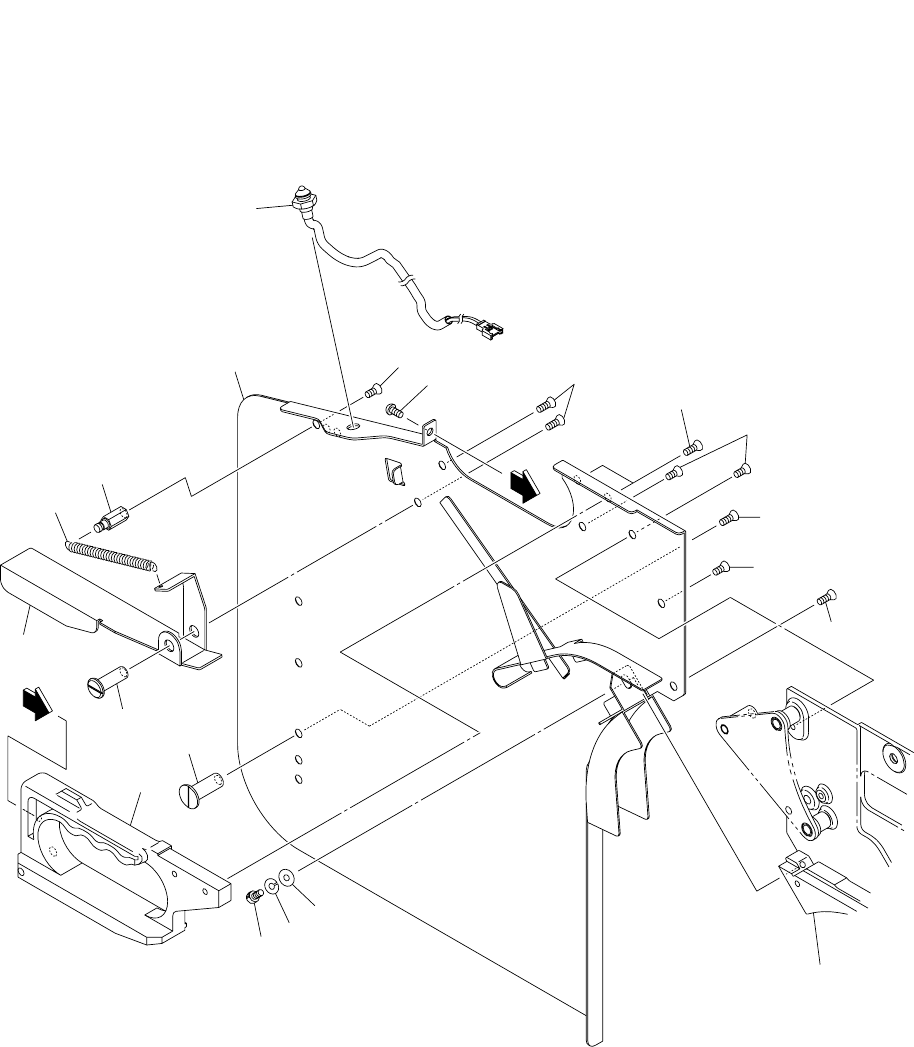

リールホルダ RI-1210 REEL HOLDER RI-1210
Fig. GL-1 12mm 幅テ－プフィーダ用 FOR 12mm TAPE FEEDER
11
8
10
A
10
11
10
11
10
14
13
9
3
2
1
6
5
4
Fig.GL-1
See Fig.G-1
Key No.1
7
A
51
0112-001
41
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
GL-1
RI-1210
1 630 103 3006 LEVER 1 755GL-010-001
2 630 102 7401 HOLDER 1 755GL-010-002
3 630 103 3051 PIN,LOCATE 1 755GL-010-003
4 630 096 0266 ASSY,HOLDER 1 755GL-010-004
5 630 103 2993 HOOK 1 755GL-010-005
6 630 002 8171 SPRING,TENSION 1 755GL-010-006
7 630 103 3129 GRIP 1 755GL-010-007
8 411 050 5004 SCR TRS 3X6 1 755GL-010-008
9 630 000 7510 BOLT,HEX-SCT 1 755GL-010-009
10 411 034 7208 SCR FLT 3X8 6 755GL-010-010
11 411 002 2600 SCR FLT 3X6 4 755GL-010-011
13 411 141 2806 WASHER SPR 3 1 755GL-010-013
14 411 141 3902 WASHER V 3X7X0.5 1 755GL-010-014
51 630 113 8138 ASSY,LAMP 1 755GL-010-051
