01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 49 L-3 PF-1610 20 1 630 102 6503 ASSY ,SPROCKET 1 755L--010-201 20 2 630 101 2513 PIN,LOCA TE 1 755L--010-202 20 3 630 101 2162 LEVER(LOCA TE NOTCH) 1 755L--010…
0301-002
48
テープフィーダ TAPE FEEDER
PF-1610 PF-1610
Fig. L-3 送りギア部 Feeder Gear Section
204
203
209
201
219
218
217
215
See Fig.L-1
Key No.1
See Fig.L-2
Key No.108
214
216
202
Fig.L-3
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
49
L-3
PF-1610
201 630 102 6503 ASSY,SPROCKET 1 755L--010-201
202 630 101 2513 PIN,LOCATE 1 755L--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755L--010-203
204 630 101 2544 PIN,LOCATE 1 755L--010-204
209 630 002 2117 SPRING,COMP 1 755L--010-209
214 411 141 2806 WASHER SPR 3 1 755L--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755L--010-115
216 411 140 9905 NUT HEX 3 1 755L--010-116
217 411 141 0307 NUT HEX 4 1 755L--010-034
218 411 141 2905 WASHER SPR 4 1 755L--010-035
219 411 141 4008 WASHER V 4X9X0.8 1 755L--010-036
0301-002
50
テープフィーダ TAPE FEEDER
PF-1610 PF-1610

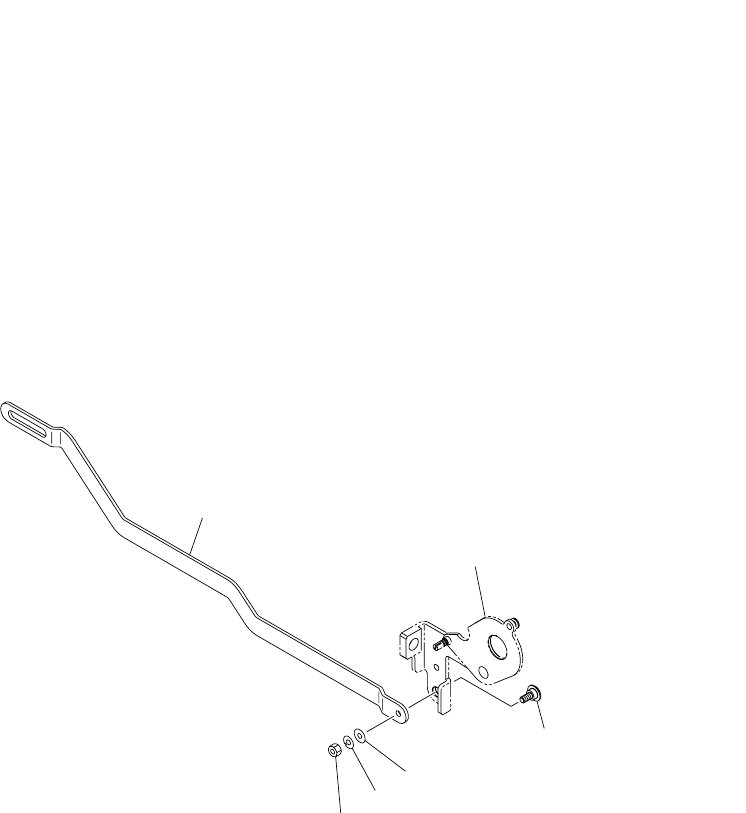

Fig. L-4 巻取りリンク部 Winding Link Section
301
See Fig.L-2
Key No.108
317
302
316
318
Fig.L-4
