01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 61 LL-1 RI-1610 1 630 101 4173 LEVER 1 755LL-010-001 2 630 101 4180 HOLDER 1 755LL-010-002 3 630 101 4203 PIN,LOCA TE 1 755LL-010-003 4 630 105 0393 ASSY ,HOLDE…
0301-002
60

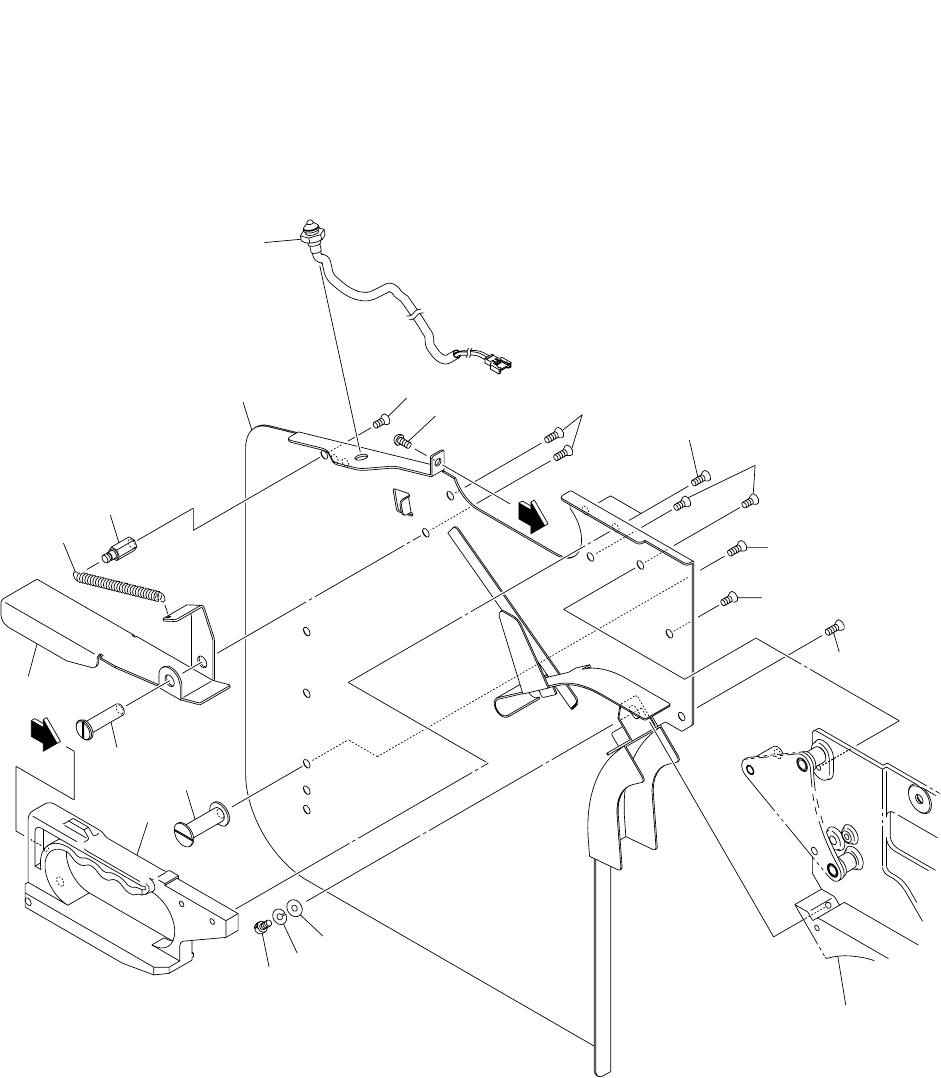

リールホルダ RI-1610 REEL HOLDER RI-1610
Fig. LL-1 16mm 幅テ－プフィーダ用 FOR 16mm TAPE FEEDER
11
8
10
A
10
11
10
11
10
See Fig.L-1
Key No.1
14
13
9
3
2
1
6
5
4
Fig.LL-1
7
A
51
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
61
LL-1
RI-1610
1 630 101 4173 LEVER 1 755LL-010-001
2 630 101 4180 HOLDER 1 755LL-010-002
3 630 101 4203 PIN,LOCATE 1 755LL-010-003
4 630 105 0393 ASSY,HOLDER 1 755LL-010-004
5 630 103 2993 HOOK 1 755LL-010-005
6 630 002 8171 SPRING,TENSION 1 755LL-010-006
7 630 103 3129 GRIP 1 755LL-010-007
8 411 050 5004 SCR TRS 3X6 1 755LL-010-008
9 630 000 7510 BOLT,HEX-SCT 1 755LL-010-009
10 411 034 7208 SCR FLT 3X8 6 755LL-010-010
11 411 002 2600 SCR FLT 3X6 4 755LL-010-011
13 411 141 2806 WASHER SPR 3 1 755LL-010-013
14 411 141 3902 WASHER V 3X7X0.5 1 755LL-010-014
51 630 113 8138 ASSY,LAMP 1 755LL-010-051
