テープフィーダ TAPE FEEDER
PF-3210 PF-3210

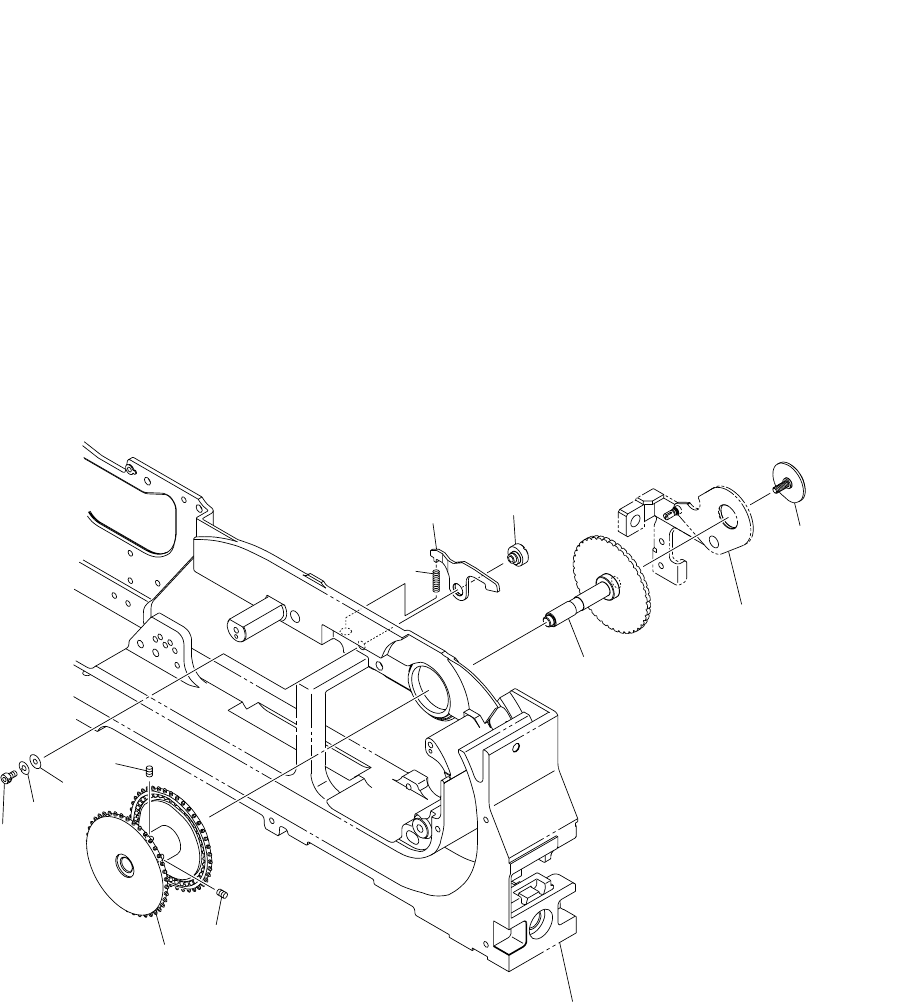

Fig. V-3 送りギア部 Feeder Gear Section
204
203
209
213
215
220
220
214
216
See Fig.V-1
Key No.1
See Fig.V-2
Key No.108
202
Fig.V-3
212
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
89
V-3
PF-3210
202 630 103 6311 PIN,LOCATE 1 755V--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755V--010-203
204 630 103 6588 PIN,LOCATE 1 755V--010-204
209 630 002 2117 SPRING,COMP 1 755V--010-209
212 630 103 6281 ASSY,SPROCKET 1 755V--010-212
213 630 103 6922 GEAR 1 755V--010-213
214 411 141 2806 WASHER SPR 3 1 755V--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755V--010-115
216 630 000 7503 BOLT,HEX-SCT 1 755V--010-117
220 630 008 2296 SET SCREW 2 755V--010-049
0301-002
90
テープフィーダ TAPE FEEDER
PF-3210 PF-3210

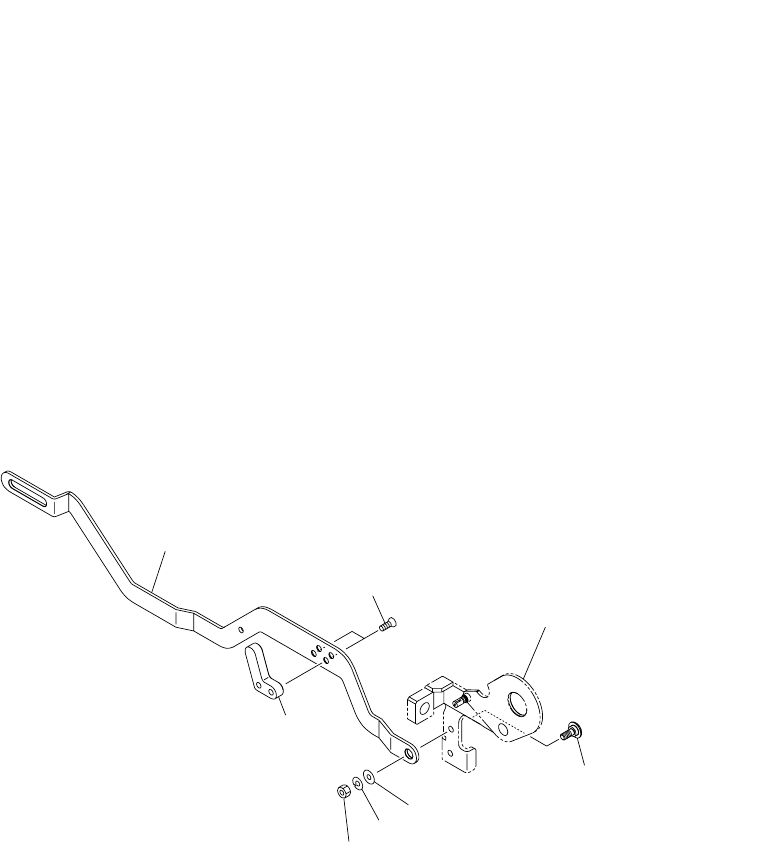

Fig. V-4 巻取りリンク部 Winding Link Section
301
See Fig.V-2
Key No.108
317
312
320
302
316
318
Fig.V-4
