动作说明书
3-27
〔2012R〕时

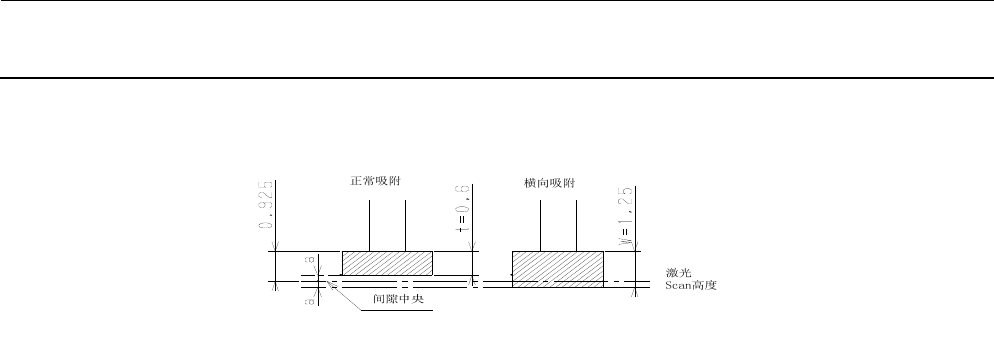

上述元件尺寸计算的错误值是１．２５× ｔ ＝０．７５ｍｍ，如果激光对准正常吸附和横跳起吸附间隙的中
央时，则为
（ ｔ＋Ｗ）／２＝（０．６＋１．２５）／２＝０．９２５ｍｍ。
因此，此元件，因吸附状态发生退出的话，把检测高度变更为０．９２５的话会有效果。
但是，（ ｔ＋Ｗ）／２的计算方法，并不能适用于所有的元件，请加以注意。
厚度（ ｔ ）和宽度（Ｗ）尺寸相同的元件（１６０８Ｃ、１００５Ｃ）时，（ ｔ＋Ｗ）／２＝ ｔ，因此虽然能正常吸附
但是有时也被退出。
１６０８Ｃ时， ｔ＝０．８ｍｍ、Ｗ＝０．８ｍｍ
芯片跳起检测高度为 Ｈ＝（０．８＋０．８）／２＝０．８ｍｍ。
注）在历来的机型中，短边 0.25mm 以上、不足 0.45mm 的元件系数是 1.1，但由于会产生芯片跳起
的过频测出错误，所以改变为 1.2。同时，0.25mm 以下的元件系数设为 1.25。
动作说明书
3-28
3-7 真空同步时间
3-7-1 元件类别的分类
元件种类〔0〕～〔49〕的分类
[0] 方 芯 片 (1005
以上)
[11] QFP [23] 双方向引脚连接器 [35] 器件元件 2
[0] 方芯片
(0603)
[12] QFJ(PLCC) [24] Z 引脚连接器 [36] 器件元件 3
[1] 柱形元件
[13] TSOP [25] 扩展引脚连接器 [37] DIMM 连接器
[2] 柱形元件
[14] TSOP2 [26] 外形中心元件 [38] 日本 TI Micro BGA
[3] 网络电阻
[15] BQFP(带防护 QFP) [27] 外形识别元件 [39] 变压器(左上欠缺)
[4] 有机膜可变电
容器
[16] BGA(PBGA) [28] 其他连接器 [40] 变压器(右上欠缺)
[5] SOT [17] CBGA [29] J 引脚插座 [41] 变压器(左下欠缺)
[6] SOJ [18] 散热 SOP
[30] 侧翼插座 [42] 变压器(右下欠缺)
[7] GaAsFET [19] FBGA(CSP) [31] 带防护插座 [43] 挿入部品
[8] LED 元件 [20] QFN 部品 [32] 其他 IC 插座 [44]～[48] 予備
[9] 其他芯片元件 [21] 其他 IC 元件 [33] HIC (基板元件) [49] 其他元件
[10] SOP [22] 单方向引脚连接器 [34] 器件元件 1
系数 元件类别
0 [11][13]～[43]
1 [10][12]
2 [1]～[9]
3 [0]方芯片(1005 以上)
4 [0]方芯片(0603)
动作说明书
3-29
3-7-2 吸附时的真空同步时间
吸附元件时，Z轴吸附下降完了之后，决定VAC电磁阀ON时间。
吸附时的机械控制参数的Default值
系数
Default 值
nPickVacOn nPickVacCorr nPickHold
0 0 0 50
1 0 0 30
2 20 5 10
3 20 12 10
4 20 15 15
(注) nPickVacOn、nPickVacCorr、nPickHold可以变更保存到机械控制参数。
〔吸附真空控制的机械控制参数〕
W.Pick.Vac.On:吸附Z轴下降完了反转Vac至电磁阀ON的时间。
nPickVacOn:吸附Z轴下降完了反转Vac至电磁阀ON的时间。（校正前）
nPickVacCorr：Vac电磁阀On时机的校正值。
nPickHold:吸附Z轴下降的时间根据元件尺寸变更吸附时间，以稳定吸附力。
元件尺寸越大，定时器指需要越长。
W.Pick.Vac.ON的计算式
W.Pick.Vac.On = nPickVacOn + nPickVacCorr MS参数的真空载荷未输入值。
W.Pick.Vac.On = wTime2 nPickHold + nPickVacCorr MS参数的真空载荷已输入值。
(注)W.Pick.Vac.On为负值时，Z轴下降完了之后同时真空电磁阀On。
正值时，吸附下降完了之后，反转真空电磁阀On。
(例) MS参数的真空载荷为输入值
系数3时，W.Pick.Vac.On = nPickVacOn + nPickVacCorr
= 20 12
= 8
贴装下降完了之后，反转8ms真空电磁阀On。
(例) MS参数的真空载荷已输入值
元件种类为系数0，wTime2 = 34时，W.Pick.Vac.On = wTime2 nPickHold + nPickVacCorr
= 34 50 + 0
= 16
W.Pick.Vac.On为负值，因此Z轴下降完了之后，同时真空电磁阀On。
各词汇的意义如下。
nPickVacOn ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空开始同步时间」
nPickVacCorr ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空开始修正值」
nPickHold ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空稳定待机时间」
上述，吸附时的机械控制参数的 Default 值的表上有各指标的数值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime2 ：「真空到达时间」 具有各贴装头的数值。
W.Pick.Vac.ON
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸動作
nPickHold
VAC 電磁弁
ＯＮ
OFF
ノズル内真空圧の変化
時間
真空圧
真空到達圧
大気圧
Z轴上升位置
Z轴上升位置
Z轴动作
Z轴下降位置
VAC电磁阀
真空压
到达真空压
吸嘴内真空压的变化
大气压
时间
