动作说明书
3-28
3-7 真空同步时间
3-7-1 元件类别的分类
元件种类〔0〕～〔49〕的分类
[0] 方 芯 片 (1005
以上)
[11] QFP [23] 双方向引脚连接器 [35] 器件元件 2
[0] 方芯片
(0603)
[12] QFJ(PLCC) [24] Z 引脚连接器 [36] 器件元件 3
[1] 柱形元件
[13] TSOP [25] 扩展引脚连接器 [37] DIMM 连接器
[2] 柱形元件
[14] TSOP2 [26] 外形中心元件 [38] 日本 TI Micro BGA
[3] 网络电阻
[15] BQFP(带防护 QFP) [27] 外形识别元件 [39] 变压器(左上欠缺)
[4] 有机膜可变电
容器
[16] BGA(PBGA) [28] 其他连接器 [40] 变压器(右上欠缺)
[5] SOT [17] CBGA [29] J 引脚插座 [41] 变压器(左下欠缺)
[6] SOJ [18] 散热 SOP
[30] 侧翼插座 [42] 变压器(右下欠缺)
[7] GaAsFET [19] FBGA(CSP) [31] 带防护插座 [43] 挿入部品
[8] LED 元件 [20] QFN 部品 [32] 其他 IC 插座 [44]～[48] 予備
[9] 其他芯片元件 [21] 其他 IC 元件 [33] HIC (基板元件) [49] 其他元件
[10] SOP [22] 单方向引脚连接器 [34] 器件元件 1
系数 元件类别
0 [11][13]～[43]
1 [10][12]
2 [1]～[9]
3 [0]方芯片(1005 以上)
4 [0]方芯片(0603)
动作说明书
3-29

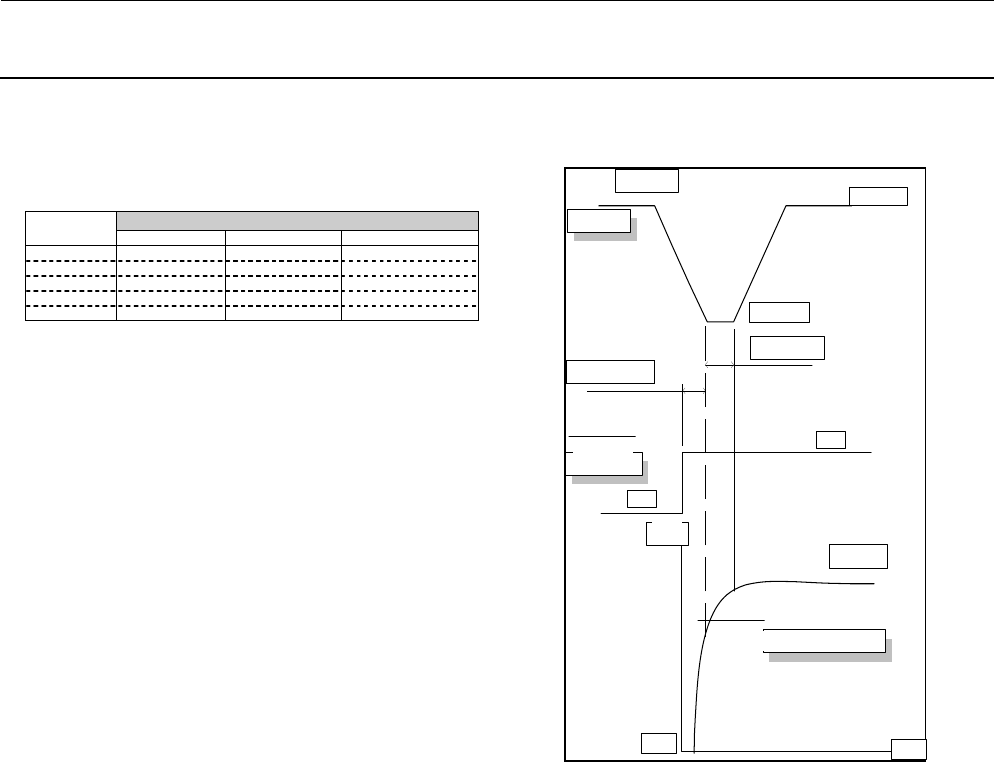

3-7-2 吸附时的真空同步时间
吸附元件时，Z轴吸附下降完了之后，决定VAC电磁阀ON时间。
吸附时的机械控制参数的Default值
系数
Default 值
nPickVacOn nPickVacCorr nPickHold
0 0 0 50
1 0 0 30
2 20 5 10
3 20 12 10
4 20 15 15
(注) nPickVacOn、nPickVacCorr、nPickHold可以变更保存到机械控制参数。
〔吸附真空控制的机械控制参数〕
W.Pick.Vac.On:吸附Z轴下降完了反转Vac至电磁阀ON的时间。
nPickVacOn:吸附Z轴下降完了反转Vac至电磁阀ON的时间。（校正前）
nPickVacCorr：Vac电磁阀On时机的校正值。
nPickHold:吸附Z轴下降的时间根据元件尺寸变更吸附时间，以稳定吸附力。
元件尺寸越大，定时器指需要越长。
W.Pick.Vac.ON的计算式
W.Pick.Vac.On = nPickVacOn + nPickVacCorr MS参数的真空载荷未输入值。
W.Pick.Vac.On = wTime2 nPickHold + nPickVacCorr MS参数的真空载荷已输入值。
(注)W.Pick.Vac.On为负值时，Z轴下降完了之后同时真空电磁阀On。
正值时，吸附下降完了之后，反转真空电磁阀On。
(例) MS参数的真空载荷为输入值
系数3时，W.Pick.Vac.On = nPickVacOn + nPickVacCorr
= 20 12
= 8
贴装下降完了之后，反转8ms真空电磁阀On。
(例) MS参数的真空载荷已输入值
元件种类为系数0，wTime2 = 34时，W.Pick.Vac.On = wTime2 nPickHold + nPickVacCorr
= 34 50 + 0
= 16
W.Pick.Vac.On为负值，因此Z轴下降完了之后，同时真空电磁阀On。
各词汇的意义如下。
nPickVacOn ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空开始同步时间」
nPickVacCorr ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空开始修正值」
nPickHold ： 「机械控制参数」「其他」「真空」「元件种类真空同步时间」「吸附」「真空稳定待机时间」
上述，吸附时的机械控制参数的 Default 值的表上有各指标的数值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime2 ：「真空到达时间」 具有各贴装头的数值。
W.Pick.Vac.ON
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸動作
nPickHold
VAC 電磁弁
ＯＮ
OFF
ノズル内真空圧の変化
時間
真空圧
真空到達圧
大気圧
Z轴上升位置
Z轴上升位置
Z轴动作
Z轴下降位置
VAC电磁阀
真空压
到达真空压
吸嘴内真空压的变化
大气压
时间
动作说明书
3-30

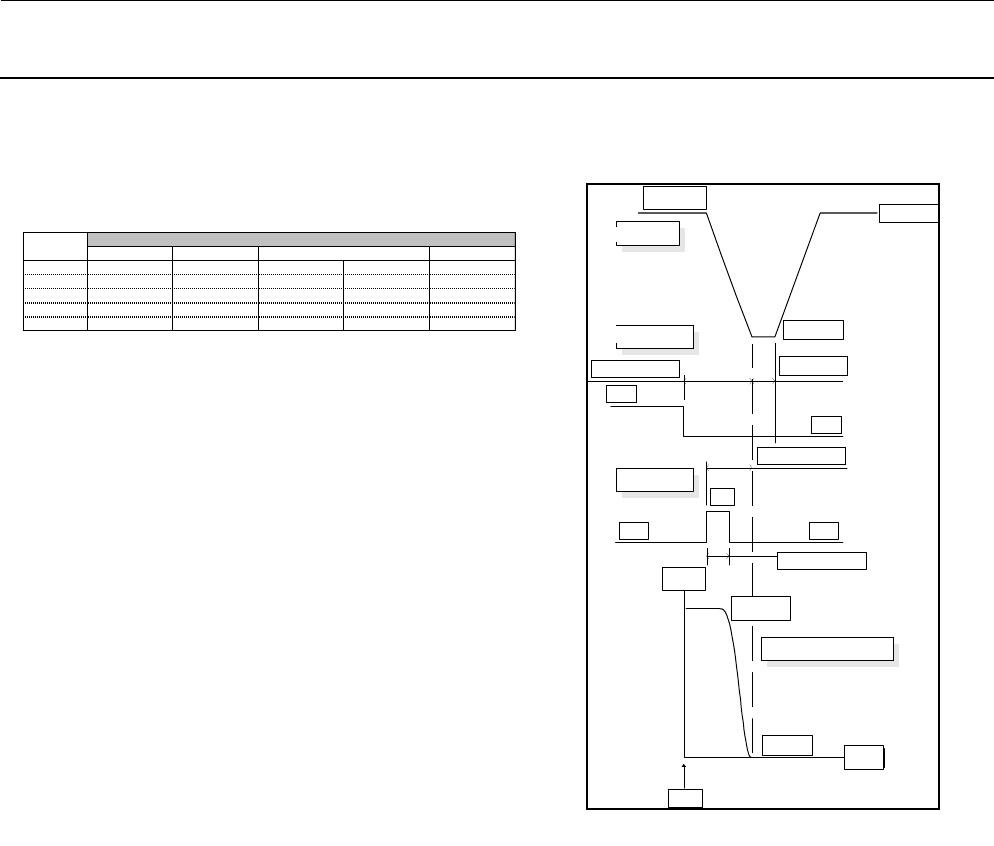

3-7-3 贴装时的真空同步时间
贴装元件时，Z轴吸附下降完了之后，决定VAC电磁阀OFF时间。
贴装时的机械控制参数的Default值
(注) nPlaceVacOff、nPlaceVacCorr、nPlaceBlowOn、nPlaceBlowTime、nPlaceHold可以变更保存到机
械控制参数。
〔贴装真空控制的机械控制参数〕
W.Place.Vac.Off：贴装Z轴下降完了反转Vac至电磁阀Off的时间。
nPlaceVacOff：贴装Z轴下降完了反转Vac至电磁阀Off的时间。（校正前）
nPlaceVacCorr：Vac电磁阀断开（Off）时机的校正值。
nPlaceBlowOn：贴装Z轴下降完了反转上升Blow至电磁阀On的时间。
nPlaceBlowTime：Blow电磁阀On时间。
nPlaceHold：贴装Z轴下降的时间是Vac的残压切断的等待时间。
元件尺寸越大，定时器指需要越长。
W.Place.Vac.Off的计算式
W.Place.Vac.Off = nPlaceVacOff + nPlaceVacCorr MS参数的真空载荷未输入值。
W.Place.Vac.Off = wTime6 nPlaceHold+nPlaceVacCorr MS参数的真空载荷已输入值。
(注) W.Place.Vac.Off为负值时，Z轴下降完了之后待真空电磁阀Off。
正值时，吸附下降完了之后，反转真空电磁阀Off。
(例) MS参数的真空载荷为输入值
系数3时，w.Place.Vac.Off = nPlaceVacOff + nPlaceVacCorr
= 15 + 0
= 15
贴装下降完了之后，反转15ms真空电磁阀Off。
(例) MS参数的真空载荷已输入值
元件种类为系数0，wTime6 = 27时，W.Place.Vac.Off = wTime6 nPlaceHold + nPlaceVacCorr
= 27 50 + 0
= 23
贴装下降结束后等待23ms，断开真空电磁阀。
各词语的意义如下。
「机械控制参数」「其他」「真空」「元件种类真空同步时间」「贴装」
nPlaceVacOff ：「真空停止同步时间」
nPlaceVacCorr ：「真空停止修正值」
nPlaceBlowOn ：「流程开始同步时间」
nPlaceBlowTime ：「流程持续时间」
nPlaceHold ：「真空切断待机时间」
上述，贴装时的机械控制参数的 Default 值表中，有各指标值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime6 ：「真空到达时间」
有各贴装头的数值。
DEFAULT値
ｲﾝﾃﾞｯｸｽ nPlaceVacOff nPlaceVacCorr nPlaceBlowOn nPlaceBlowTim
e
nPlaceHold
00 0 1 0 50
1 0 15 1 0 30
2 0 15 1 0 30
315 0 21 0 5
415 0 21 0 5
系数
力
済
nPlaceBlowOn
VAC 電磁弁
ＯＮ
ノズル内真空圧の変化
W.Place.Vac.Off
OFF
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸上昇位置
nPlaceHold
Blow 電磁弁
nPlaceBlowTime
ＯＮ
OFFOFF
時間
真空圧
真空到達圧
大気圧
VavOff
Z轴上升位置
Z轴上升位置
Z轴上升位置
VAC电磁阀
Z轴下降位置
Blow电磁阀
真空压
真空到达压
吸嘴内真空压的变化
时间
大气压
