3-11-2 照明动作说明
JM-10 元件用照明，用 D/A 变换器进行电流控制。机器具有各个照明的调整值，约 1/1000 的分辨率来调
整所有的机械照明亮度。另外，各元件的照明亮度的机器调整值，可以在 20～200%的范围内由拥护进行设
定。
JM-10 元件的照明大致可分未下列 3 种。
1. 反射照明 (标准照明)
2. 侧照明 (BGA、FBGA 用照明)
反射照明是，同轴照明(半反射照明)、下侧照明、红侧照明(上下段)的 3 种照明构成的红色照明。
另外，反射照明除 BGA(FBGA)元件以外的元件照明，从 3 方向照明，因此镜面引脚、焊锡电镀引脚等
很难检测的元件，也不受引脚的材料、加工、涂装等影响，可以稳定地拍摄元件。
侧照明是由蓝侧照明(上下段)或红侧照明(上下段)构成的照明。重新设计了 VCS 照明大小和配置，气缸
的抽气动作从 KE2060 不需要。蓝侧照明和红侧照明不能同时亮灯。
侧照明的取消值是蓝侧照明。
基板型 BGA(FBGA)识别焊锡球的照明。气缸动作废止，因此与 KE2020/40 比较，VCS 照明和元件的相
碰解除，对大型元件的分割识别的外形尺寸限制没有了。
红侧照明，基板型 BGA(FBGA)的存取使用的蓝色材料，在蓝侧照明时存取亮光时使用。
动作说明书
3-43

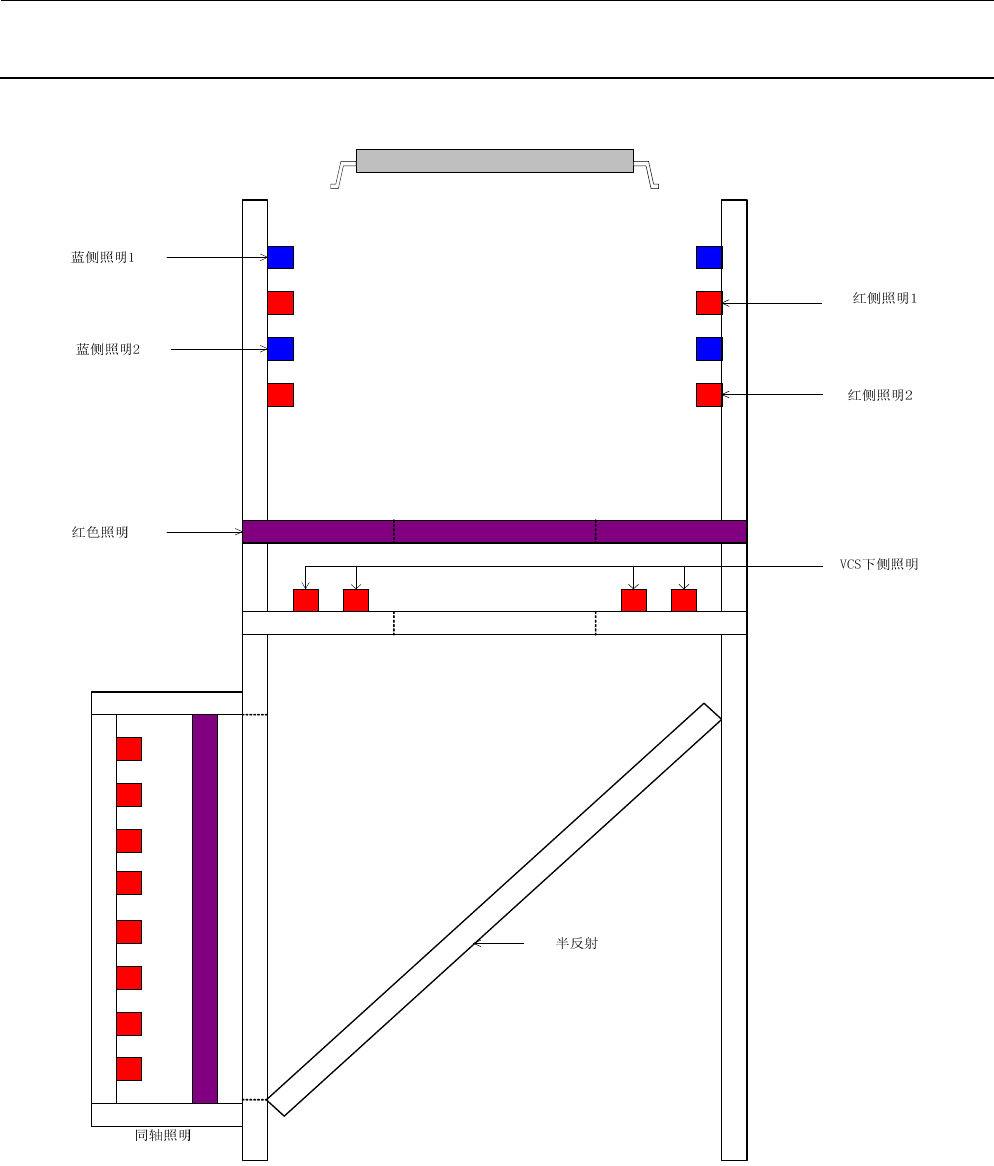

ハーフミラー
同軸照明
VCS下方照明
赤色デフューザ
赤サイド照明1
赤サイド照明2
青サイド照明1
青サイド照明2
反射，侧照明装置
动作说明书
3-44
3-11-3 各照明装置的最大电流值
各照明装置的最大电流值，设计为不超过 LED 额定电流值。各照明装置对于机器调整值，每元件可以控制
20～200%的电流控制，但是有的机器调整值超过最大电流值。此时，最大电流值实际被流动。各元件的 20～
200%倍率以 1%的单位可以值地昂，但是电流值的再现性值相同约为 1/1000。
照明装置名称 最大电流值(mA)
同轴照明 635
VCS 下侧照明 755
蓝侧照明(各段) 1150
红侧照明(各段) 1150
OCC 垂直照明(参考值) 110
OCC 角度照明(参考值) 460
