动作说明书
3-47
3-12 BOC 标识识别
3-12-1 动作时间
识别ＢＯＣ标识时的ＸＹ轴动作和识别装置的动作时间如下所示。
① 开始可ＢＯＣ识别动作之后，在ＢＯＣ标记识别位置，开始ＸＹ轴的移动之后，向识别装置发送ＢＯＣ摄像
机的变换指令。此时ＢＯＣ灯也亮灯。
② 向ＢＯＣ标记识别位置移动完了之后，发送识别装置的ＢＯＣ标记识别指令。
③ 有的识别装置，接收了识别装置来的标记图像读取完了之后，将 XY 轴移动到下一个识别位置。此时，
识别装置继续进行识别处理。
④ 接收到识别装置来的识别结果之后，再次发送摄像机变换指令。直到最后的ＢＯＣ标记，反复②～④，
当接收到最后的ＢＯＣ标记图像读取完了的信息之后，熄灭ＢＯＣ灯。
⑤ 待机接收最后的从识别装置送来的ＢＯＣ标记识别结果，进行下一动作。
动作说明书
3-48
3-12-2 识别顺序
识别ＢＯＣ标记的顺序，根据各基板的ＢＯＣ标记和根据各电路的ＢＯＣ标记，顺序如下。
根据各基板的ＢＯＣ标记
按照基板数据显示的 BOC 位置 No.1、No.2、No.3 的顺序，进行 BOC 标记的识别。
根据各电路的ＢＯＣ标记
从电路号码１开始对各电路按照和基板各 BOC 标记相同的顺序，进行 BOC 标记识别，当电路上所有的
BOC 标记识别结束之后，按照电路号码的上升顺序进行下一电路的 BOC 识别处理。
另外，检测出坏标记的电路跳过处理，进行下一电路的处理。
非矩阵基板时的电路号码为基板数据输入电路配置输入的号码的顺序。
矩阵缉办时的电路号码，从 X 轴的机械原点侧的电路的 X 坐标增加方向的顺序，从 Y 轴机械元件线 Y 坐
标增加的方向反复进行。４×４矩阵基板时，如下图所示那样的电路号码。
动作说明书
3-49
3-12-3 指定标记的修正方法
３点的ＢＯＣ标识时（区域指定标记也一样）

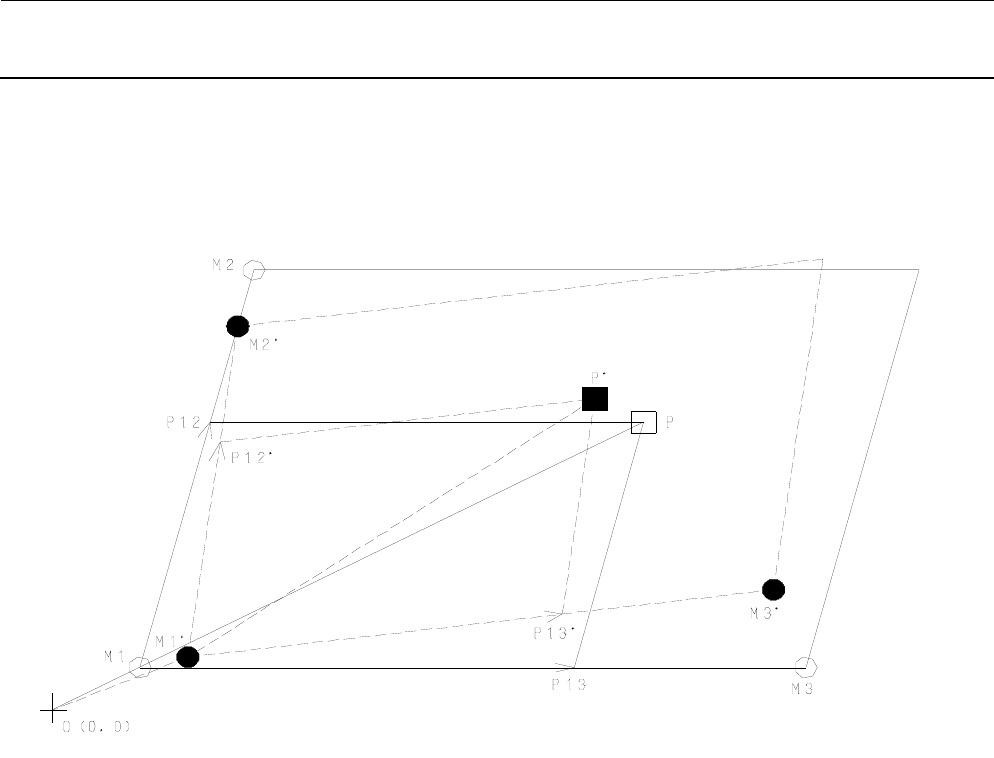

上图的○显示的点Ｍ１，Ｍ２，Ｍ３是基板数据种的ＢＯＣ标记坐标，经各个点的识别求得得实际坐标为●
显示的Ｍ１’、Ｍ２’、Ｍ３’时，计算对应贴装数据上的贴装坐标Ｐ点（□）的实际贴装坐标Ｐ’点（■）。
此时，基板也同样地移动、变形的话，让通过Ｍ１，Ｍ２，Ｍ３的 3 点内的 2 点的直线内的 2 条作为坐标
轴的斜交坐标系上的 P 点的坐标值相等，求对应Ｍ１，Ｍ２，Ｍ３的Ｍ１’、Ｍ２’、Ｍ３’的同样的斜交坐标系上
的Ｐ’点的Ｏ为原点的直交坐标上的坐标。
此时，从Ｐ向斜交坐标轴平行地引的直线和连接Ｍ１、Ｍ２的直线，连接Ｐ１２、Ｍ１、Ｍ３的直线的焦点作
为Ｐ１３，Ｐ’也同样连接Ｍ１’、Ｍ２’的直线、连接Ｍ１’、Ｍ３’的直线的焦点分别作为Ｐ１２’、Ｐ１３’。
（Ｍ１→Ｐ）＝（Ｍ１→Ｐ１３）＋（Ｍ１→Ｐ１２） ................................................................................................................... ①
（Ｍ１’→Ｐ’）＝（Ｍ１’→Ｐ１３’）＋（Ｍ１’→Ｐ１２’） ..................................................................................................... ②
即成立以上的关系。
再根据Ｐ’的定义
｜Ｍ１→Ｐ１２｜/｜Ｍ１→Ｍ２｜ ＝｜Ｍ１’→Ｐ１２’｜/｜Ｍ１’→Ｍ２’｜ ...................................................... ③
｜Ｍ１→Ｐ１３｜/｜Ｍ１→Ｍ３｜ ＝｜Ｍ１’→Ｐ１３’｜/｜Ｍ１’→Ｍ３’｜ ...................................................... ④
则成立以上的关系。
这里，把③式的值作为Ａ，把④式的值作为Ｂ的式子①②可以表示以下的事情。
（
Ｍ１→Ｐ）＝Ｂ（Ｍ１→Ｍ３）＋Ａ（Ｍ１→Ｍ２） .............................................................................................................. ⑤
（Ｍ１’→Ｐ’）＝Ｂ（Ｍ１’→Ｍ３’）＋Ａ（Ｍ１’→Ｍ２’） ............................................................................................... ⑥
⑤⑥式中，Ｍ１、Ｍ２、Ｍ３、Ｐ、Ｍ１’、Ｍ２’、Ｍ３’、Ｐ’为原点的直交坐标上的位置显示分别作为
