动作说明书 3-52 3-12-4 OCC （ Offset Correction Camera ）的说明 3-12-4-1 OCC 配件的构成 照相机 镜头 照明装置
动作说明书
3-51

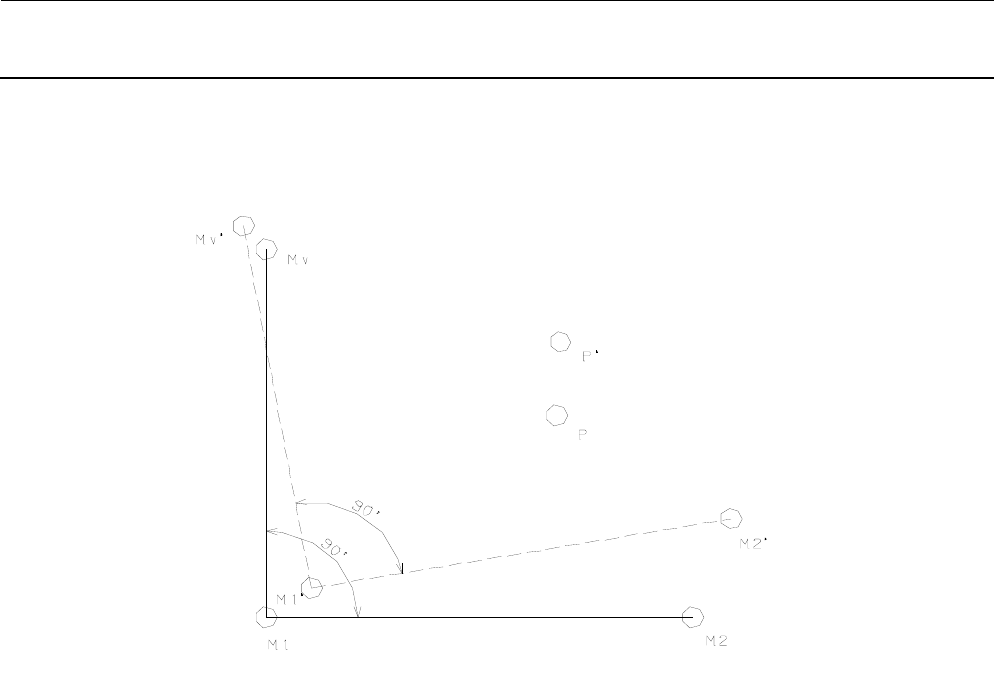

２点的ＢＯＣ标记时（与区域指定标记相同）
如上图所示，２点的ＢＯＣ标记的理论坐标为Ｍ１、Ｍ２，各标记检测的坐标为Ｍ１’、Ｍ２’。
此时，把Ｍ１点设为中心，把Ｍ２点转动９０°后的坐标作为Ｍｖ，在 Ｍ１’点为中心，把Ｍ２点转动９０°后
的坐标作为Ｍｖ’。把Ｍｖ、Ｍｖ’分别作为设想的第 3 点的ＢＯＣ标记的理论坐标、物理坐标，与Ｍ１，Ｍ２，
Ｍ１’、Ｍ２’一起把第 3 点作为ＢＯＣ标记时同样，用Ｐ点的坐标计算出Ｐ’点坐标，进行坐标修正。
动作说明书
3-52

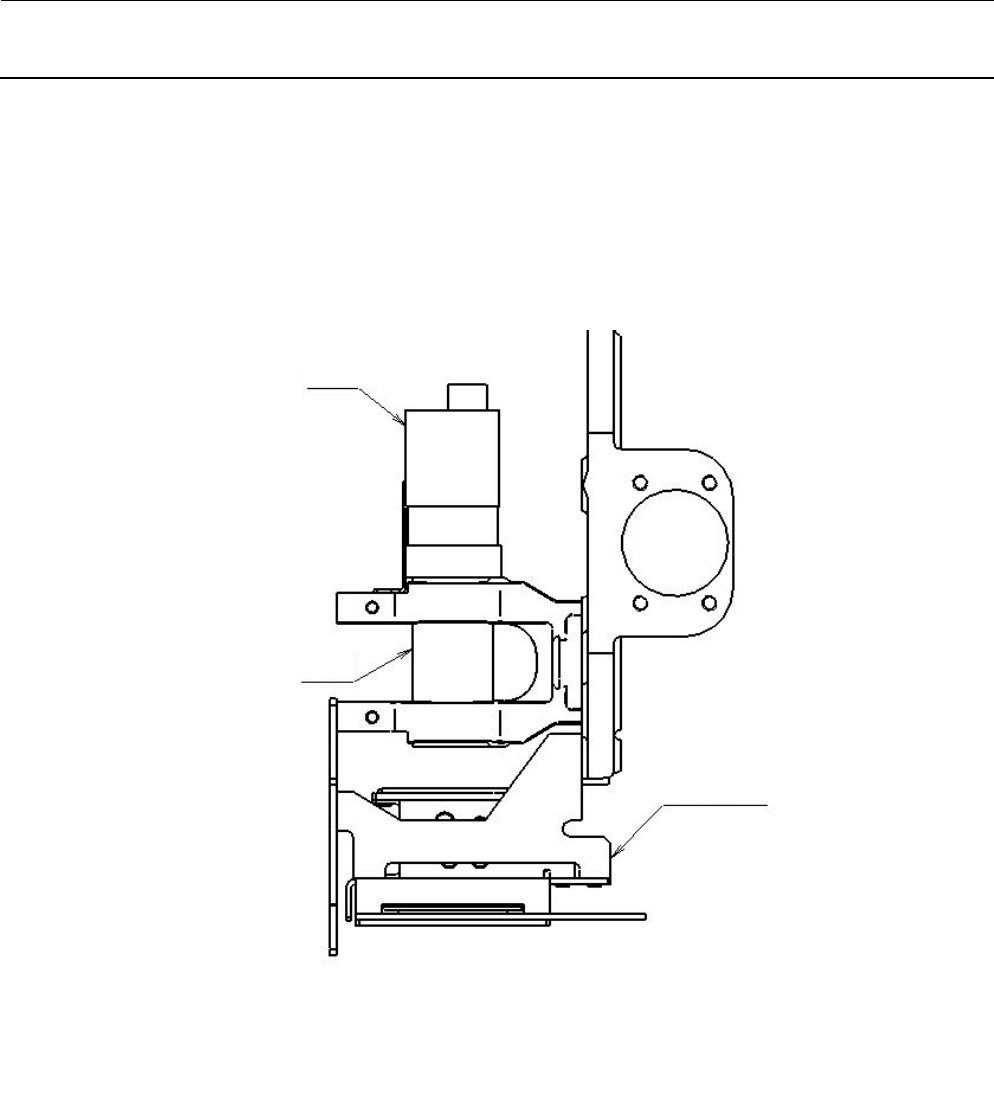

3-12-4 OCC（Offset Correction Camera）的说明
3-12-4-1 OCC 配件的构成
照相机
镜头
照明装置
动作说明书
3-53
3-12-4-2 照明种类
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴取一
定的角度，使挠性基板上的标记对比度变得良
好。
3-12-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-12-4-4 电流调整值
照明种类
标准值 偏差值
调整范围
(标准值＋偏差值)
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明 90 0.35 30 0.12 0 120
角度照明 345 1.35 115 0.45 0 460
