动作说明书
4-1
4 人机器部的说明
装置的控制部中的人机部（ＭＭ）是操作机器的部分，进行生产程序的编制、生产状态的管理等。
4-1 人机部的构成
人机部安装在控制装置，被ＣＰＵ基板控制，由液晶监视器、键盘、鼠标器、SSD、RS-232C、Ｅｔｈｅｒｎｅｔ、
USB 构成。
ＣＰＵ基板的规格
ＣＰＵ ＣｅｌｅｒｏｎＭ ４４０／１．８６ＧＨｚ
Ｍａｉｎ Ｍｅｍｏｒｙ ５１２ＭＢ Ｓ－ＤＩＭＭ （ＤＤＲ２ ＳＤＲＡＭ）
ＦＤＤ I/Ｆ １ ch
ＨＤＤ I/Ｆ ２．５”ＩＤＥ×２ ch
键盘、鼠标器 ＰＳ／２
打印机 I/F １ ch
ＤＶＩ ２ｃｈ
ＡｎａｌｏｇＲＧＢ １ｃｈ
ＲＳ－２３２Ｃ ２ｃｈ
Ｅｔｈｅｒｎｅｔ １０００ＢＡＳＥ－Ｔ/１００ＢＡＳＥ－ＴＸ/10 ＢＡＳＥ-Ｔ×１ ch
ＵＳＢ ＵＳＢ２．０×２ｃｈ
电源 ＋５ V
4-2 人机部的功能
人机部的功能如下。
① 操作人员编制、修正生产程序的操作功能（键盘、鼠标器）
注：START/STOP/ORIGIN 键和 HOD 由人机控制部控制。
② 生产状态和演示时的显示功能（液晶监视器）
③ 生产程序、ＭＳ参数等的数据保存（SSD）
④ 通信功能（Ethernet）
动作说明书
5-1
5 机器控制部的说明
装置控制部中的机器控制部（ＭＣ）也和人机部（ＭＭ）同样由安装在控制装置的ＣＰＵ基板来控制。机器控制
部按照生产程序的内容，控制控制器基板控制 XY 装置、贴装头装置、传送带装置等各种装置。
贴装头装置、操作装置和共料器装置里安装接口功能的 I/Ｏ基板。此基板接收控制装置的指令（串行数据），
驱动电磁法，LED 亮灯，传感器，并通知检查状态。
XY 轴、YC 轴以及 Zθ 轴的伺服马达由控制装置项各伺服驱动器发出指令、进行定位控制。
传送装置、机座装置、送料装置、贴装头装置的激光传感器（LNC60）以及 OCC、VCS 照明，通过控制
装置直接控制进行马达、电磁阀的驱动、传感器的状态检测、LED 照明度的调整。
贴装头装置的偏差选择摄像机、VCS 元件识别摄像机的图像处理也由控制器控制。
动作说明书
5-2
5-1 各基板的功能
5-1-1 CPU 基板
本基板的ＫＥ－２０７０、２０８０人基Ｉ／Ｆ部和机器控制部，均需要主控制器，其功能可以认为是一张化的电
脑。和其他基板的Ｉ／Ｆ用ＣＰＣＩ接口连接。
CPU 基板功能图如图-1 或主要规格表-1。

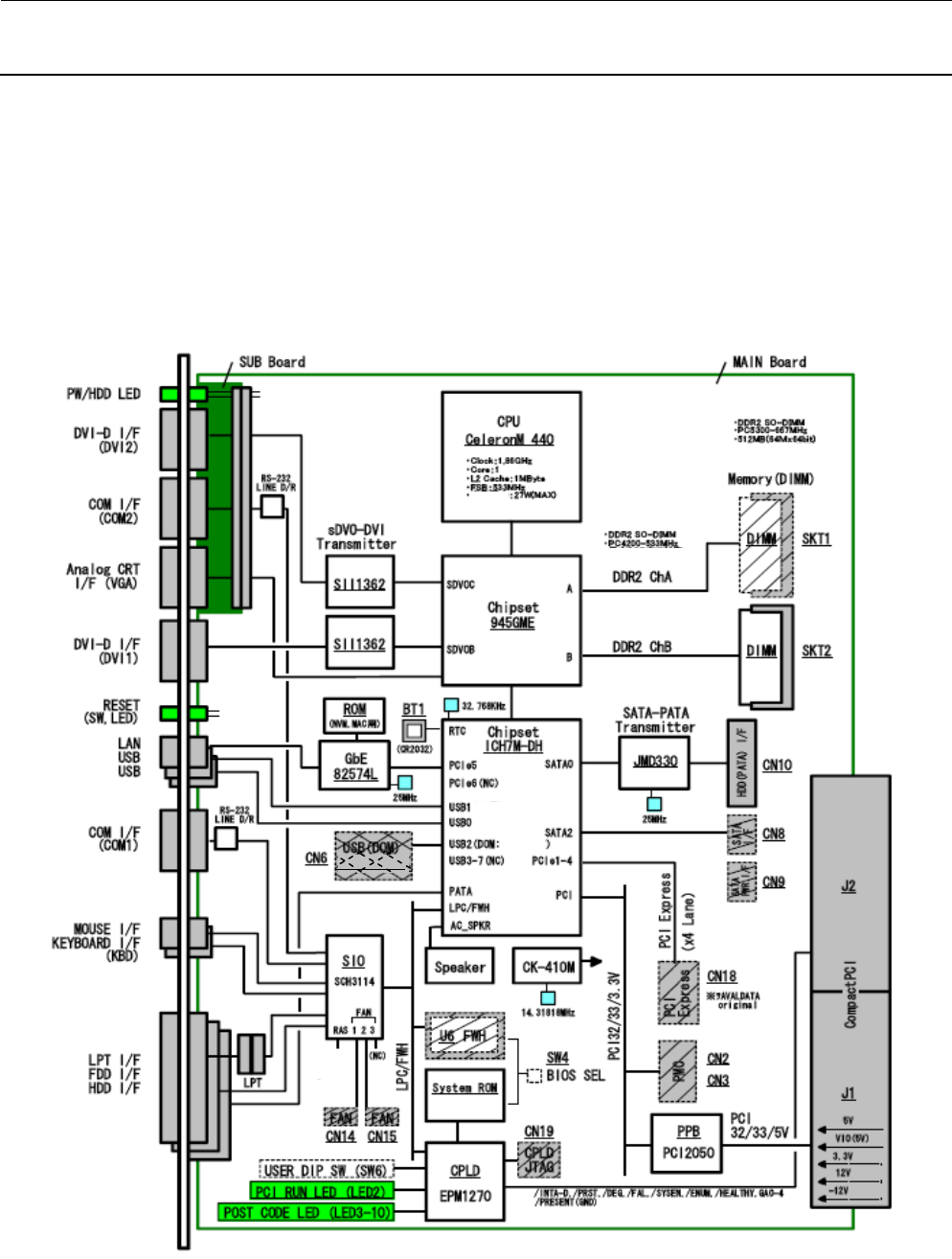

图－１ ＣＰＵ基板的功能方块图
※
访问
HDD
带有指示器信号
· 温度监视
（CPU
､
SXT2）
· 电压监视
电力消耗
（
上
层）
（下层）
不
能使
用
（
不能使
用
）
使
用 IC
插
口（PLCC32）
（BIOS 用）
※
固定
于 ROM
侧
（不需
要
）
（不需
要
）
（不需
要
）
※ 工作规格参数
· 最大适用范围 2GB
※ 存储器规格
· DDR2/DRAM 规格
（64M×16bit）×4 个
