动作说明书 5-2 5-1 各基板的功能 5-1-1 CPU 基板 本基板的 ＫＥ－２０７０、２０８０ 人基 Ｉ／Ｆ 部和机器控制部，均需 要主控制器，其功能可以认为是一张化的电 脑。和其他基板的 Ｉ／Ｆ 用 ＣＰＣＩ 接口连接。 CPU 基板功能图如图 -1 或主要规格表 -1 。 图 －１ ＣＰＵ 基板的功能方块图 ※ 访问 HDD 带有指示器信号 · 温度监视 （ CPU ､ SXT2 ） · 电压监视 电力消耗 （ 上 层） （…
动作说明书
5-1
5 机器控制部的说明
装置控制部中的机器控制部（ＭＣ）也和人机部（ＭＭ）同样由安装在控制装置的ＣＰＵ基板来控制。机器控制
部按照生产程序的内容，控制控制器基板控制 XY 装置、贴装头装置、传送带装置等各种装置。
贴装头装置、操作装置和共料器装置里安装接口功能的 I/Ｏ基板。此基板接收控制装置的指令（串行数据），
驱动电磁法，LED 亮灯，传感器，并通知检查状态。
XY 轴、YC 轴以及 Zθ 轴的伺服马达由控制装置项各伺服驱动器发出指令、进行定位控制。
传送装置、机座装置、送料装置、贴装头装置的激光传感器（LNC60）以及 OCC、VCS 照明，通过控制
装置直接控制进行马达、电磁阀的驱动、传感器的状态检测、LED 照明度的调整。
贴装头装置的偏差选择摄像机、VCS 元件识别摄像机的图像处理也由控制器控制。
动作说明书
5-2
5-1 各基板的功能
5-1-1 CPU 基板
本基板的ＫＥ－２０７０、２０８０人基Ｉ／Ｆ部和机器控制部，均需要主控制器，其功能可以认为是一张化的电
脑。和其他基板的Ｉ／Ｆ用ＣＰＣＩ接口连接。
CPU 基板功能图如图-1 或主要规格表-1。
图－１ ＣＰＵ基板的功能方块图
※
访问
HDD
带有指示器信号
· 温度监视
（CPU
､
SXT2）
· 电压监视
电力消耗
（
上
层）
（下层）
不
能使
用
（
不能使
用
）
使
用 IC
插
口（PLCC32）
（BIOS 用）
※
固定
于 ROM
侧
（不需
要
）
（不需
要
）
（不需
要
）
※ 工作规格参数
· 最大适用范围 2GB
※ 存储器规格
· DDR2/DRAM 规格
（64M×16bit）×4 个
动作说明书
5-3

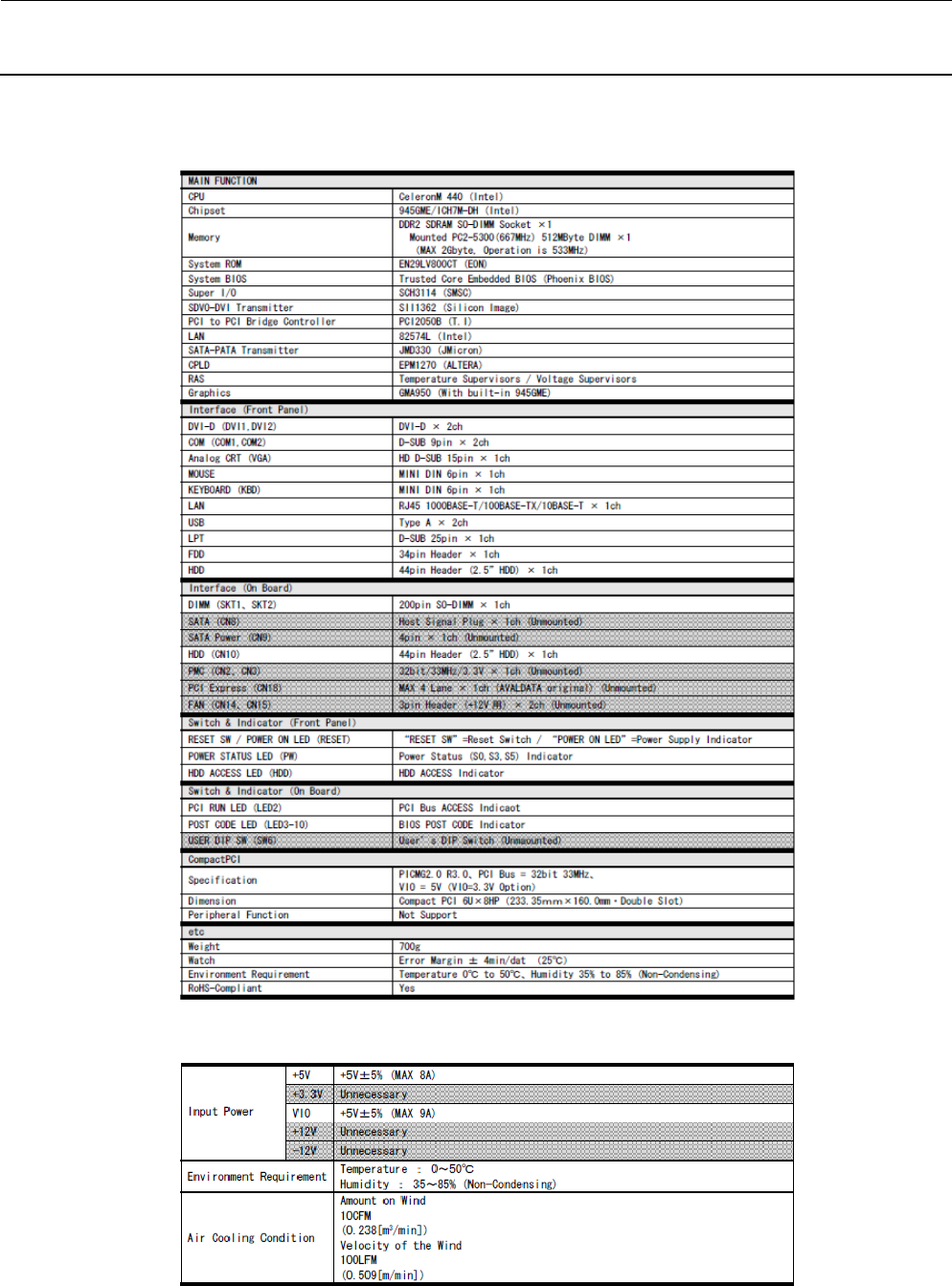

表－１ ＣＰＵ基板的主要规格
