动作说明书 5-12 5-1-7 IP-X5 基板 本基板是处理 ＯＣＣ 摄像机拍摄的基板标记、 ＩＣ 标记等图像数据，计算基板的位置修正、元件位置修正需 要的数值的图像基板。以下是基板方块图。 ／ 32bit I/Fﾒﾓﾘ CPC I bus Loca lbus SH 4 PCI bu s- Loc albus CPUbus -Local bus Bridg e ( FPGA) ／ 32bit SD RA M ／ CPUbus 画像処…
动作说明书
5-11
⑤

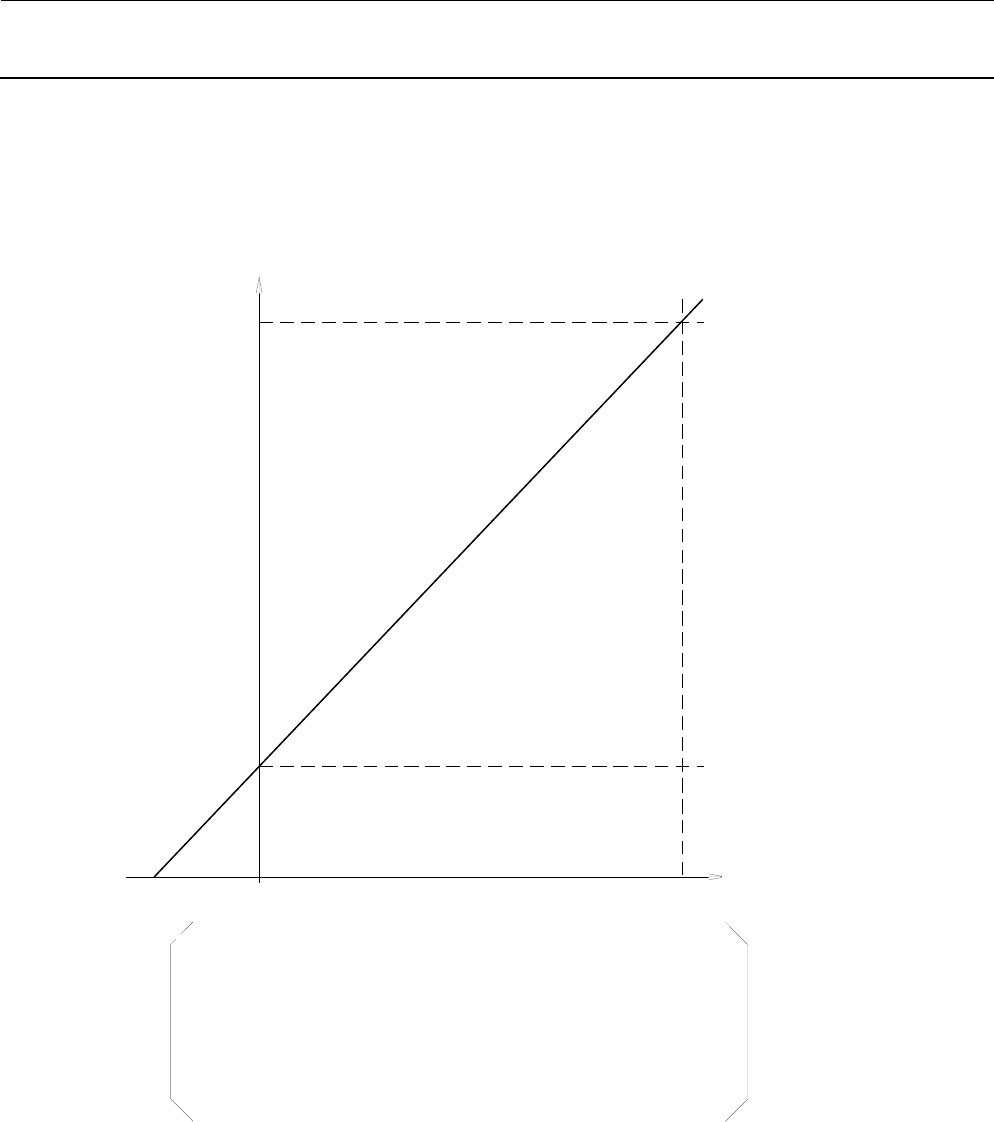

真空值的换算
Ａ／Ｄ变换的值换算成真空值的方法如下。
５（２５５）
１（５１）
－１０１．３０
※Ａ／Ｄ値Ｄｐ及び電圧値Ｖｐに対する真空圧値Ｐｖｐは、
真空圧［ｋＰａ］
Ｐｖｐ ＝ －１０１．３／２０４ｘＤｐ＋１０１．３／４ ［ｋＰａ］
Ｐｖｐ ＝ －１０１．３／４ｘＶｐ＋１０１．３／４ ［ｋＰａ］
最小分解能 ＝ １０１．３／２０４ ≒ ５ ［ｋＰａ］
電圧［Ｖ］（Ａ／Ｄ値）
⑥ＬＥＤ显示灯的意义如下。
LD1
（红）：L1-Z 轴减速传感器启动则亮灯。
LD2
（红）：L2-Z 轴减速传感器启动则亮灯。
LD3
（红）：L3-Z 轴减速传感器启动则亮灯。
LD4
（红）：L4-Z 轴减速传感器启动则亮灯。
LD5
（红）：L5-Z 轴减速传感器启动则亮灯。
LD6
（红）：L6-Z 轴减速传感器启动则亮灯。
LD7
（红）：全部 Z 轴减速传感器启动则熄灯。（XY 轴可动作）
LD8
（红）：DC24V 电源接通则亮灯。
电压[V]（A/D 值）
真空压力[kPa]
※ 对 A/D 值 Dp 及电压值 Vp 的真空压力值为
Pvp =
101.3/4Vp+101.3/4 [kPa]
Pvp =
101.3/204Dp+101.3/4 [kPa]
最小分辨率 = 101.3/204 ≒ 5 [kPa]
动作说明书
5-12
5-1-7 IP-X5 基板
本基板是处理
ＯＣＣ摄像机拍摄的基板标记、ＩＣ标记等图像数据，计算基板的位置修正、元件位置修正需
要的数值的图像基板。以下是基板方块图。
／ 32bit
I/Fﾒﾓﾘ
CPCI bus
Localbus
SH4
PCI bus-Localbus CPUbus-Localbus
Bridge (FPGA)
／ 32bit
SDRAM
／
CPUbus
画像処理、
画像入出力
ﾕﾆｯﾄ
(FPGA)
D/A
画像ﾓﾆﾀへ
A/D
ﾋﾞﾃﾞｵﾒﾓﾘ0 (1画面)
ﾋﾟﾗﾐｯﾄﾞ
SIO
Timer
SIO(ch1)
SIO(ch2)
Flash ﾒﾓﾘ
32bit
64bit
32bit
32bit
DipSW,LED
etc.
1Mbyte
16Mbyte
ﾋﾞﾃﾞｵﾒﾓﾘ1 (1画面)
ﾋﾟﾗﾐｯﾄﾞ
32bit
32bit
／ 32bit
DMA
Request
表示用ﾋﾞﾃﾞｵﾒﾓﾘ（2画面)
ｵｰﾊﾞｰﾚｲﾒﾓﾘ (2画面)
32bit
16bit
DMA
64Mbyte or 128Mbyte
Interrupt
Request
120MHz
240MHz
3.3V
2.5V
1.8V
PCI bridge
／ 32bit
ｶﾒﾗより
ｶﾒﾗより
D/A
画像ﾓﾆﾀへ
ﾃﾝﾌﾟﾚｰﾄﾒﾓﾘ0 (1画面)
ﾋﾟﾗﾐｯﾄﾞ
32bit
A/D
ｶﾒﾗより
ｶﾒﾗより
／ 32bit
33MHz
66MHz
ﾃﾝﾌﾟﾚｰﾄﾒﾓﾘ1 (1画面)
ﾋﾟﾗﾐｯﾄﾞ
32bit
1.5V
1.2V
512Kbyte
512Kbyte
512Kbyte
512Kbyte
1Mbyte
ＩＰ－Ｘ５基板方块图
Flash 存储器
I/F 存储器
录像存储器 0 (1 画面)
录像存储器 1 (1 画面)
锥型
锥型
锥型
锥型
样品存储器 0 (1 画面)
样品存储器 1 (1 画面)
图像处理、
图像输出入
装置
(FPGA)
往图像监控器
往图像监控器
来自照相机
来自照相机
来自照相机
来自照相机
显示用的录像存储器（2画面）
覆盖存储器（2画面）
动作说明书
5-13
5-1-8 LIGHT CTRL 基板
LIGHT CTRL 基板通过专用的串行 I/F 与 IO MI 基板进行通信，是对 VCS 照明进行控制的基
板
｡
下面是控制的内容
｡
①
同轴照明的控制（COAXIAL LIGHT 基板）
②
下方照明的控制（BOTTOM LIGHT 基板）
③
红色侧向照明（上）的控制（SIDE LIGHT 基板）
④
蓝色侧向照明（上）的控制（SIDE LIGHT 基板）
⑤
红色侧向照明（下）的控制（SIDE LIGHT 基板）
⑥
蓝色侧向照明（下）的控制（SIDE LIGHT 基板）
注：红色侧向照明和蓝色侧向照明中只能某一方亮灯｡
以下所示为与 VCS 相关的基板｡
LIGHT CTRL基板
同軸照明基板
（COAXIAL LIGHＴ基板）
下方照明基板
（BOTTOM LIGHT基板）
サイド照明基板
（SIDE LIGHＴ基板）
IO-CONVEYOR基板
LIGHT CTRL 基板上安装 5 个 LED。以下是各 LED 的意义。
LD1
（绿） ；正在输入+12V 时亮灯
｡
LD2
（绿） ；正在输入-12V 时亮灯
｡
LD3
（绿） ；正在从+24V 输出由基板内部生成的 3.3V 时亮灯
｡
LD4
（绿） ；正在从+24V 输出由基板内部生成的 5V 时亮灯
｡
LD5
（绿） ；+24V 正在输入到基板内部时亮灯
｡
LIGHT CTRL
基板上安装 2 个 Dip 开关。以下所示为各开关的意义｡
1
O
N
2
3
4
5
6
7
8
SW2
パターン及び機能ＲＥＶ．設定用
Ｂｉｔ１～Ｂｉｔ４：機能ＲＥＶ．
Ｂｉｔ５～Ｂｉｔ６：パターンＲＥＶ．
設定は、ＬＩＧＨＴ ＣＴＲＬ ＰＣＢ ＡＳＭ ＲＥＶＩＳＩＯＮ ＮＯＴＥ
を参照のこと。
1
O
N
2
3
4
5
6
7
8
SW3
機能設定用
すべてＯＦＦ設定。
IO MI 基板 LIGHT CTRL基板
同轴照明基板
（COAXIAL LIGHT 基板）
下方照明基板
（BOTTOM LIGHT 基板）
侧向照明基板
（SIDE LIGHT 基板）
用于设定图形及功能版本
Bit1～Bit4: 功能版本
Bit5～Bit6: 图形版本
设定要参照 LIGHT CTRL PCB ASM REVISION NOTE。
功能设置用
全部设置为 OFF
｡
