M3 III-TOP COVER M3 III-トップカバー 2UGTKA000100 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 2MGTKA002102 1 COVER, TOP カバー トッ プ OT 2 2MGTKA001503 1 COVER, ACR…
B
B
B
B
D
D
１３
１４ １５
１７ １８ １９
２
０
１６
１１
１２
６ ８７
９
１０
４ ５
１
２ ３
b
b
c
c
a
a
d
d
b
b
a
a
d
d
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
c
c
e
e
D
D
Ite
m
s suc
h
a
s
p
a
c
em
ak
e
rs
may
be affected by
the
li
ne
ar
motor.
Mai
ntain a
dista
nce of
400
m
m or
m
ore
.
ペ
ースメー
カー等
に
影響
を
与え
る
可
能
性が
あ
ります
。4
0
0
mm
以
上離れて作業し
て下
さい。
I
te
m
s s
uc
h
a
s
p
ac
e
mak
e
rs
may be
affected by
th
e
l
i
near
motor. Mai
ntai
n
a
distan
ce of
4
00
m
m or
m
o
re.
ｽﾐﾂ
}4
00mm･H､W
ｶiｦ貔ﾞｧ
@｡C
1
2
3
4
4
5
5
6
9
10
14
15
21
22
24
25
26
33
34
35
36
37
38
39
40
46
48
49
89
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
69
70
70
71
71
71
71
72
73
74
75
77
78
90
79
80
81
80
81
82
83
84
85
86
87
4
4
5
5
6
6
6
7
7
7
7
20
23
88
88
11
12
13
76
68
2UGTKA000100
0,,,ࢺࢵࣉ࢝ࣂ࣮
0,,,723&29(5
130
PTS-NXT3-02JE

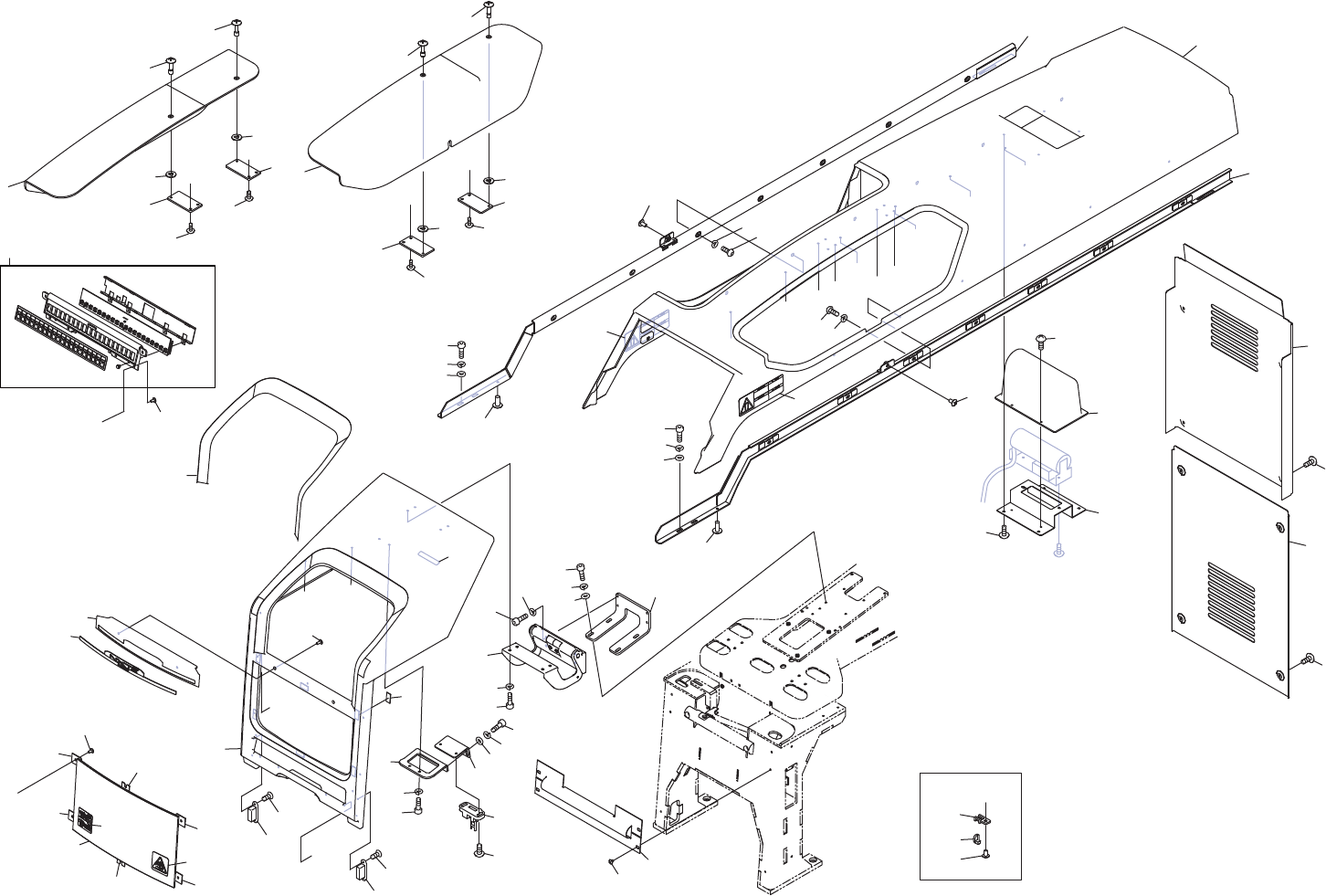

M3 III-TOP COVER
M3 III-トップカバー
2UGTKA000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGTKA002102 1 COVER, TOP カバー トッ
プ
OT
2 2MGTKA001503 1 COVER, ACRYLIC カバー アクリル OT
3 2MGTKA001403 1 COVER, ACRYLIC カバー アクリル OT
4 2MGTKB002601 4 PLATE, FIXED
プ
レート 固定 FE
5 2MGTSA018001 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
6 W10026 4 WASHER ワッシャ TM-147-2 FE
7 K5258L 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008(3ｶ ｼﾛ) FE
9 PP01142 1 BKT, COVER ＢＫＴ カバー FE
10 2MGKKA001100 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
11 S2025A 9 SHEET シート CTAM1 PL
12 H1139E 9 BAND, TIE バンド 結束 T18S ｲﾝｼｭﾛｯｸ PL
13 2MGKKA001100 9 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
14 PH00241 1 COVER, ACRYLIC カバー アクリル PL
15 K51710 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
20 2MGTKA002703 1 FRAME フレーム FE
21 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
22 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
23 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
24 K5258K 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006(3ｶ ｼﾛ) FE
25 W1108W 7 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(3ｶｼﾛ) FE
26 2MGKKA001200 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
33 K64948 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M06X012(3ｶ ｸﾛ) OT
34 2MGTKA002803 1 FRAME フレーム FE
35 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
36 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
37 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
38 K5258K 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006(3ｶ ｼﾛ) FE
39 W1108W 7 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(3ｶｼﾛ) FE
40 2MGKKA001200 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
46 K64948 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M06X012(3ｶ ｸﾛ) OT
48 2MGTKA000203 1 BKT, COVER ＢＫＴ カバー FE
49 H5426M 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
50 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
51 W1043C 4 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
52 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
53 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
54 XH01195 1 HINGE ヒンジ OT
55 2MGTKA002004 1 COVER, FRONT カバー フロント OT
56 H5426K 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
57 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
58 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
59 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
60 2MGTKA001101 1 BKT ＢＫＴ FE
61 2MGTKA001300 1 BKT, ADJUSTING ＢＫＴ 調整 FE
62 H5426L 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
63 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
64 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
65 K51983 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
66 S3193X 1 SW, LIMIT ＳＷ リミット D4DS-K5 OT
67 2MGTKA001600 1 COVER, ACRYLIC カバー アクリル OT
68 2MGTKA005500 1 COVER, ACRYLIC カバー アクリル OT OPTION(BLACK)
131
PTS-NXT3-02JE
M3 III-TOP COVER
M3 III-トップカバー
2UGTKA000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
69 2MGKKA001100 6 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
70 2MGTKA004300 2 PLATE, RETAINING
プ
レート 押え FE
71 2MGTKA002200 4 PLATE, RETAINING
プ
レート 押え FE
72 PZ25391 1 SEAL シール PL
73 PX10010 1 NAMEPLATE, CAUTION
銘
板 注意 PL
74 2EGTKA000301 1 INDICATION UNIT
表
示ユニット OT
75 2MGKKA001100 6 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
76 2MGTKA002500 1 SEAL シール OT
77 2MGTKA001800 1 PLATE, NAMEPLATE MOUNTING
プ
レート
銘
板取付け OT
78 K5173G 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X010(3ｶ ｼﾛ) FE
79 2MGTKA001904 1 SEAL シール OT
80 M1012K 2 MAGNET CATCH マ
グ
ネットキャッチ TL-229S OT
81 K64406 4 SCREW, C
/
R COUNTERSUNK 小ネジ 十穴皿 ﾉﾝｻｰﾄﾈｼﾞ3x8 FE
82 2MGTKA003902 1 COVER カバー FE
83 K5172L 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
84 2MGTKA002902 1 COVER, REAR カバー リヤー FE
85 K5172M 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
86 2MGTKA003102 1 COVER, REAR カバー リヤー FE
87 K5172M 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
88 PZ28221 2 SEAL シール PL
89 2MGTKA000101 1 SEAL, BAR CODE シール バーコード OT unit serial number
90 PG00591 6 SHEET シート PL
132
