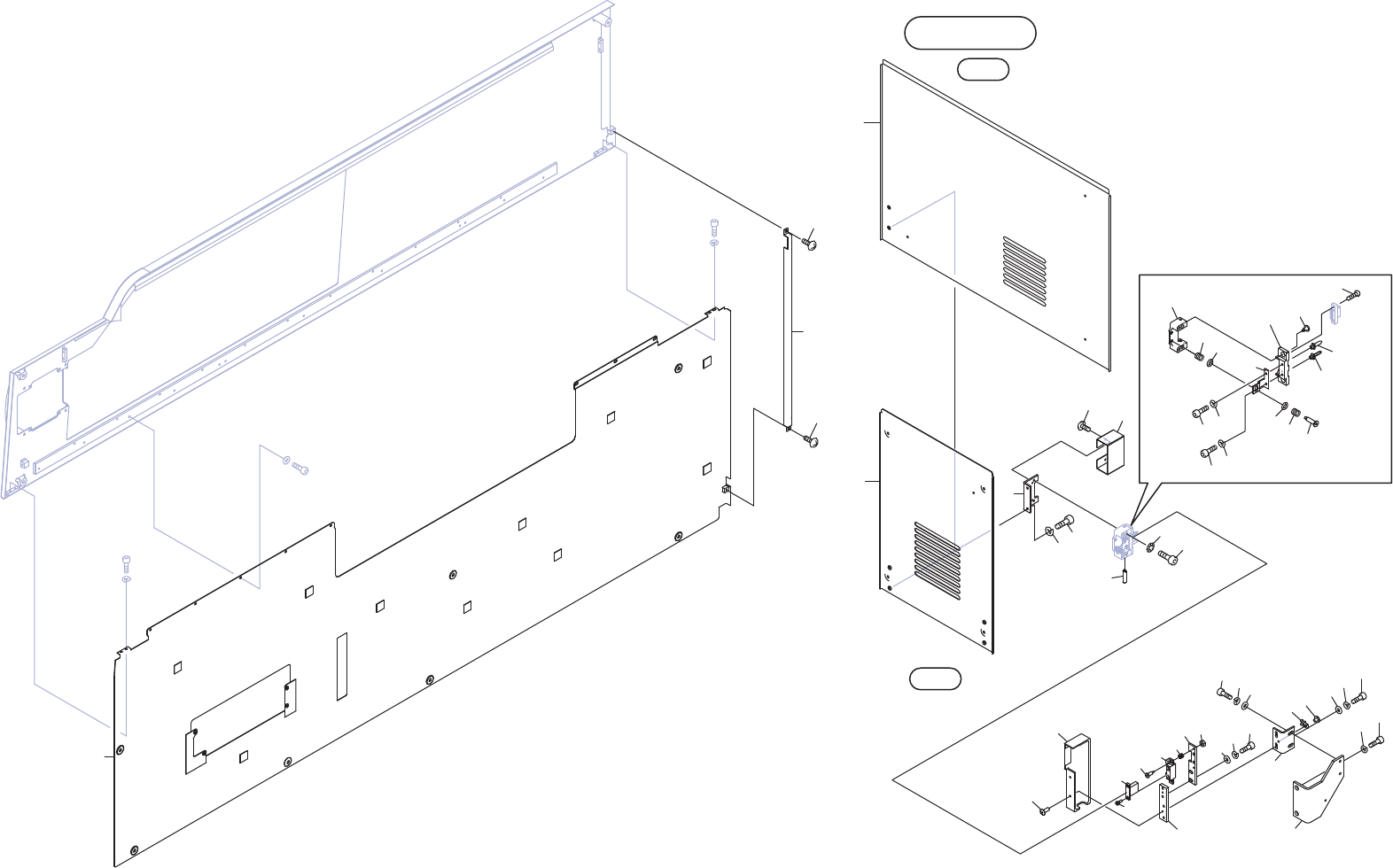

SIDE COVER (LEFT) 2/2 サイドカバー (左) 2/2 2UGTKK000200 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 2 2MGTKK002700 1 COVER, SIDE カバー サイド FE 3 2MGTKK002900 1 COVE…
M6 III
M3 III
OPTION
3
4
5
4
2
6
7
8
9
10
11
12
13
15
16
17
18
19
19
20
20
21
22
21
22
23
24
25
26
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
48
50
14
ࢧࢻ࢝ࣂ࣮ᕥ
6,'(&29(5/()7
2UGTKK000200
148
PTS-NXT3-02JE
SIDE COVER (LEFT) 2/2
サイドカバー (左) 2/2
2UGTKK000200
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 2MGTKK002700 1 COVER, SIDE カバー サイド FE
3 2MGTKK002900 1 COVER, WIRING カバー 配線 FE
4 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
5 PB84511 1 COVER, REAR カバー リヤー OT
6 2MGTKA003400 1 COVER, REAR カバー リヤー OT
7 2MGTKK002500 1 BKT ＢＫＴ FE
8 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
9 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
10 2MGTKK002000 1 COVER, CONNECTOR カバー コネクタ FE
11 K5365R 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M03X004(3ｶ ｼﾛ) FE
12 H5426S 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
13 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
14 H3158R 1 PLUNGER, SPRING
プ
ランジャ ス
プ
リン
グ
PJH4-2 OT
15 PM0D9S2 1 CONNECTOR, MALE コネクタ 雄 FE
16 PM14343 2 BOLT ボルト FE
17 2MGTKK001900 1 BLOCK
ブ
ロック PL
18 PM14321 1 BOLT ボルト FE
19 PZ14381 2 SPRING ス
プ
リン
グ
FE
20 PB08402 2 WASHER ワッシャ FE
21 H54253 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010(3ｶ ｼﾛ) FE
22 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
23 PM06874 1 PIN, ROUND ピン 丸 FE
24 PM06884 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
25 2MGTKK003100 1 CONNECTOR, MALE コネクタ 雄 FE
26 K51756 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X005(ｽﾃﾝﾚｽ) FE
29 PB99782 1 BKT ＢＫＴ FE
30 K5172K 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
31 S2025A 1 SHEET シート CTAM1 PL
32 H5427B 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
33 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
34 W1108E 4 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
35 2MGKKK008600 1 PLATE
プ
レート FE
36 K5171S 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
37 2MGTKK004000 1 COVER, WIRING カバー 配線 FE
38 H5427B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
39 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
40 W1108E 2 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
41 PB99760 1 PLATE
プ
レート FE
42 PM14332 2 BOLT ボルト FE
43 N10793 2 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
44 PZ14381 2 SPRING ス
プ
リン
グ
FE
45 PM06864 1 CONNECTOR, FEMALE コネクタ 雌 FE
46 XP00133 2 PIN ピン OT
47 2EGTBB017100 1 HARNESS ハーネス OT
48 2MGTBA008900 1 BKT ＢＫＴ FE
49 H5428L 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
50 W1106G 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
149
