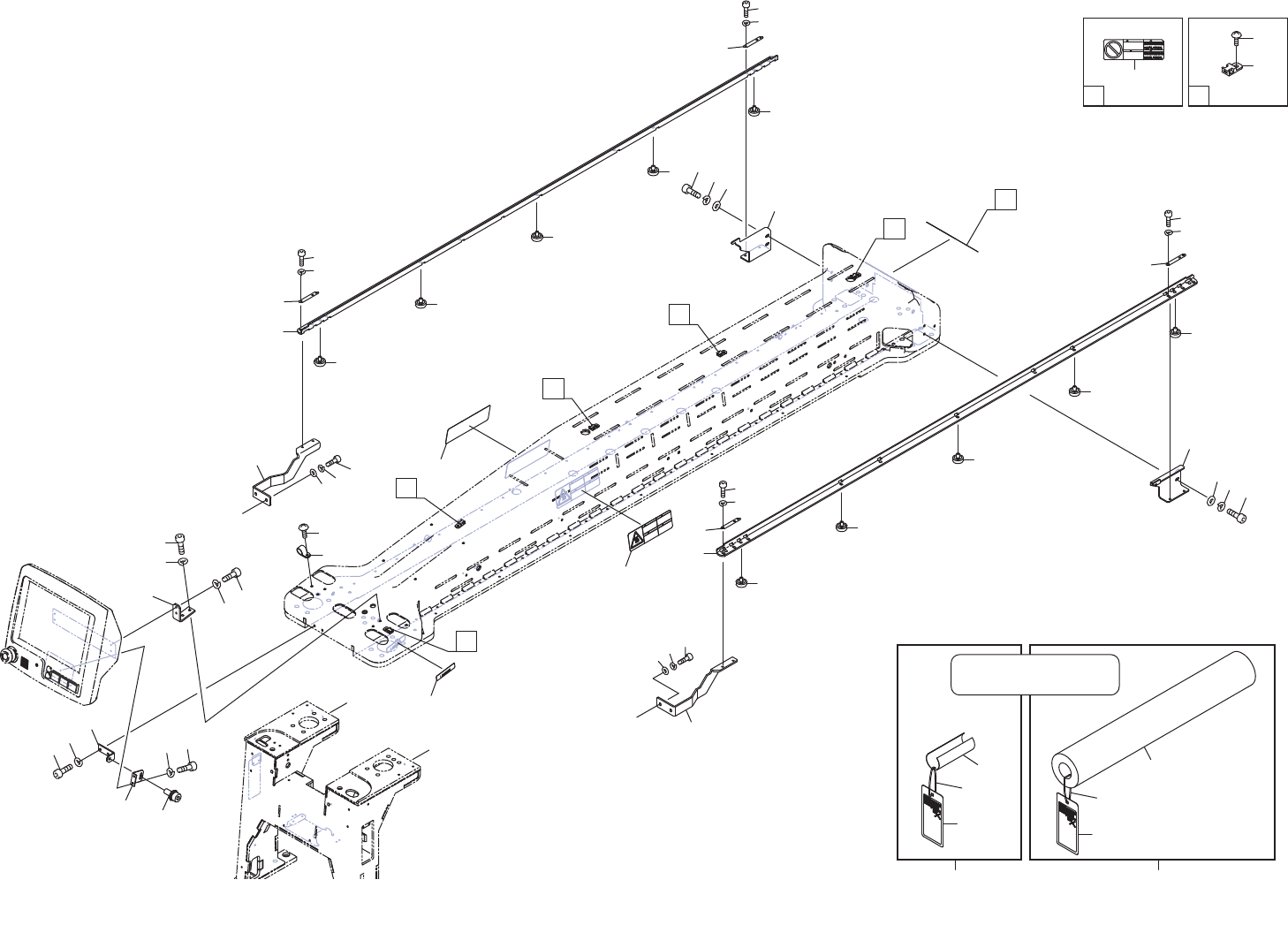

M3 III-Y SLIDE 2/3
M3 III-Yスライド 2/3
2UGTSA000104
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
71 K53621 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X010 (3ｶ ｼﾛ) FE
72 H54241 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶｼﾛ) FE
73 W1106F 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
74 2MGTSA013801 1 NUT ナット FE
75 2MGTSA011800 1 RETAINER, WIRING 押え 配線 OT
76 H5426W 4 BOLT, HEX SOCKET ボルト 六角穴 M04X022(3ｶ ｼﾛ) FE
77 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
78 2MGTSA012600 1 SHEET シート OT
81 A61137 1 ELBOW エルボ KQ2L10-00A FE
82 Y60191 1 UNION, ELBOW ユニオン エルボ KQ2L08-00A FE
83 Y60379 1 UNION ユニオン KQ2R08-10A FE
91 2MGKGP003700 1 SENSOR, LASER センサ レーザ OT
92 K65014 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X025(3ｶ ｸﾛ) FE
93 W1040R 2 WASHER, FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
95 2MGKGP003800 1 AMPLIFIER, SENSOR アン
プ
センサ OT
101 2MGTSA018600 2 COVER, CATCH カバー 受け FE
102 2MGTSA018702 2 COVER, CATCH カバー 受け FE
103 H5725B 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M03X008 P=3(ｽﾃﾝﾚｽ) FE
104 2MGTSA013401 2 SEAL, FELT シール フェルト OT
105 2MGTSA013501 2 SEAL, FELT シール フェルト OT
111 2MGTSA018800 2 COVER, CATCH カバー 受け FE
112 2MGTSA018902 2 COVER, CATCH カバー 受け FE
113 H5725B 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M03X008 P=3(ｽﾃﾝﾚｽ) FE
114 2MGTSA013401 2 SEAL, FELT シール フェルト OT
115 2MGTSA013501 2 SEAL, FELT シール フェルト OT
