M3 III-DEVICE PALLET 1/3 (With bucket) 2UGTPE000200 M3 III-デバイスパレット 1/3 (Standard) 2UGTPE000100 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 118 K64999 4 SC…

100%1 / 547
M3 III-DEVICE PALLET 1/3
(With bucket) 2UGTPE000200
M3 III-デバイスパレット 1/3
(Standard) 2UGTPE000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
57.1 2MGKPE000500 1 CAM FOLLOWER カムフォロア OT
57.2 N10793 1 NUT, HEX ナット　六角 M03 P=0.5(3ｶｼﾛ) FE
57.3 W1106C 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
60 PM02352 1 PIN, ROLLER ピン　ローラ FE
61 PM02422 1 ROLLER ローラ PL
62 2MGKPE000600 1 CAM FOLLOWER カムフォロア OT
63 N1079B 1 NUT, HEX ナット　六角 M04 P=0.7 1ｼｭ(3ｶｼﾛ) FE
64 W1106D 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
68 H2093K 4 PIN, PARALLEL ピン　平行
φ
04X08 B種(h8) OT
69 PP01864 1 DOG ドッ
グ
FE
70 H54252 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
71 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
72 PB13932 1 COVER カバー FE
73 K5171S 2 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M03X006(3ｶ ｼﾛ) FE
74 PM0E5R3 1 PLATE
プ
レート FE
75 H5426S 8 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
76 W1011A 8 WASHER, CONICAL ワッシャ　皿 M-4-L FE
77 XP00133 40 PIN ピン OT
78 H2093K 1 PIN, PARALLEL ピン　平行
φ
04X08 B種(h8) OT
79 PM35443 1 PIN, ROUND ピン　丸 FE
80 H5426L 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
81 W1106D 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
82 W1043C 1 WASHER, FLAT ワッシャ　平 4W- 4(3ｶｼﾛ) FE
83 PM35453 1 PIN, DIAMOND-SHAPED ピン　ダイヤ FE
84 H5426L 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
85 W1106D 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
86 W1043C 1 WASHER, FLAT ワッシャ　平 4W- 4(3ｶｼﾛ) FE
91 PB01576 1 PLATE, WELDED
プ
レート　熔接 FE
92 H54252 3 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
93 W1106C 3 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
94 2MGKPE000202 1 BKT ＢＫＴ FE
95 H54252 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
96 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
97 PB01556 1 SHEET シート PL
98 K5199Z 1 SCREW, WASHER ASS'Y 小ネジ　座金組込み M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
99 PM02544 4 SPACER スペーサ FE
101 2MGTPE003701 1 COVER カバー FE
102 K51981 4 SCREW, WASHER ASS'Y 小ネジ　座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
104 . 1 BOARD, PRINTED CIRCUIT 基板　
プ
リント OT
106 2MGTPE003400 1 BASE ベース FE
107 H5426T 2 BOLT, HEX SOCKET ボルト　六角穴 M04X020(3ｶ ｼﾛ) FE
108 W1106D 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
109 W1043C 2 WASHER, FLAT ワッシャ　平 4W- 4(3ｶｼﾛ) FE
110 K1185W 1 GUIDE, RAIL ガイド　レール PU120070TRK1K31PN0 OT
111 H54252 3 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
112 W1010A 3 WASHER, CONICAL ワッシャ　皿 M-3-L FE
113 2MGTPE003300 1 SLIDER スライダ FE
114 H54253 4 BOLT, HEX SOCKET ボルト　六角穴 M03X010(3ｶ ｼﾛ) FE
115 W1106C 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
116 W1108B 4 WASHER, FLAT ワッシャ　平 3M
/
MX0.5X7(3ｶｼﾛ) FE
117 2MGTPE003501 2 HOLDER, CONNECTOR ホルダ　コネクタ AL
210
PTS-NXT3-02JE
M3 III-DEVICE PALLET 1/3
(With bucket) 2UGTPE000200
M3 III-デバイスパレット 1/3
(Standard) 2UGTPE000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
118 K64999 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X020(3ｶ ｼﾛ) FE
119 W1106C 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
120 PM089A3 1 ARM アーム FE
121 H54254 2 BOLT, HEX SOCKET ボルト　六角穴 M03X012(3ｶ ｼﾛ) FE
122 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
123 PP02840 1 RETAINER 押え FE
124 H67814 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006ﾃｲﾄｳ(3ｶ ｼﾛ) FE
125 W1010A 4 WASHER, CONICAL ワッシャ　皿 M-3-L FE
128 2MGTPE004200 1 HOOK, SPRING フック　ス
プ
リン
グ
BSPO4-15 OT
129 N1079B 1 NUT, HEX ナット　六角 M04 P=0.7 1ｼｭ(3ｶｼﾛ) FE
130 W1106D 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
131 S3262T 1 SPRING, TENSION ス
プ
リン
グ
　引
張
AWY8-45 OT
132 PP02850 1 COVER カバー FE
133 H54252 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
134 W1106C 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
135 PH01740 1 BUSHING
ブ
シュ OT
140 2CGTPE000100 1 COVER カバー OT
141 2MGTPE005800 1 COVER カバー FE
142 2MGTPE005900 1 COVER, CONNECTOR カバー　コネクタ FE
143 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
144 S3243S 5 SPACER スペーサ CB-303E FE
145 K51993 1 SCREW, WASHER ASS'Y 小ネジ　座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
146 2MGKPE003500 4 SPACER スペーサ FE
211
PTS-NXT3-02JE


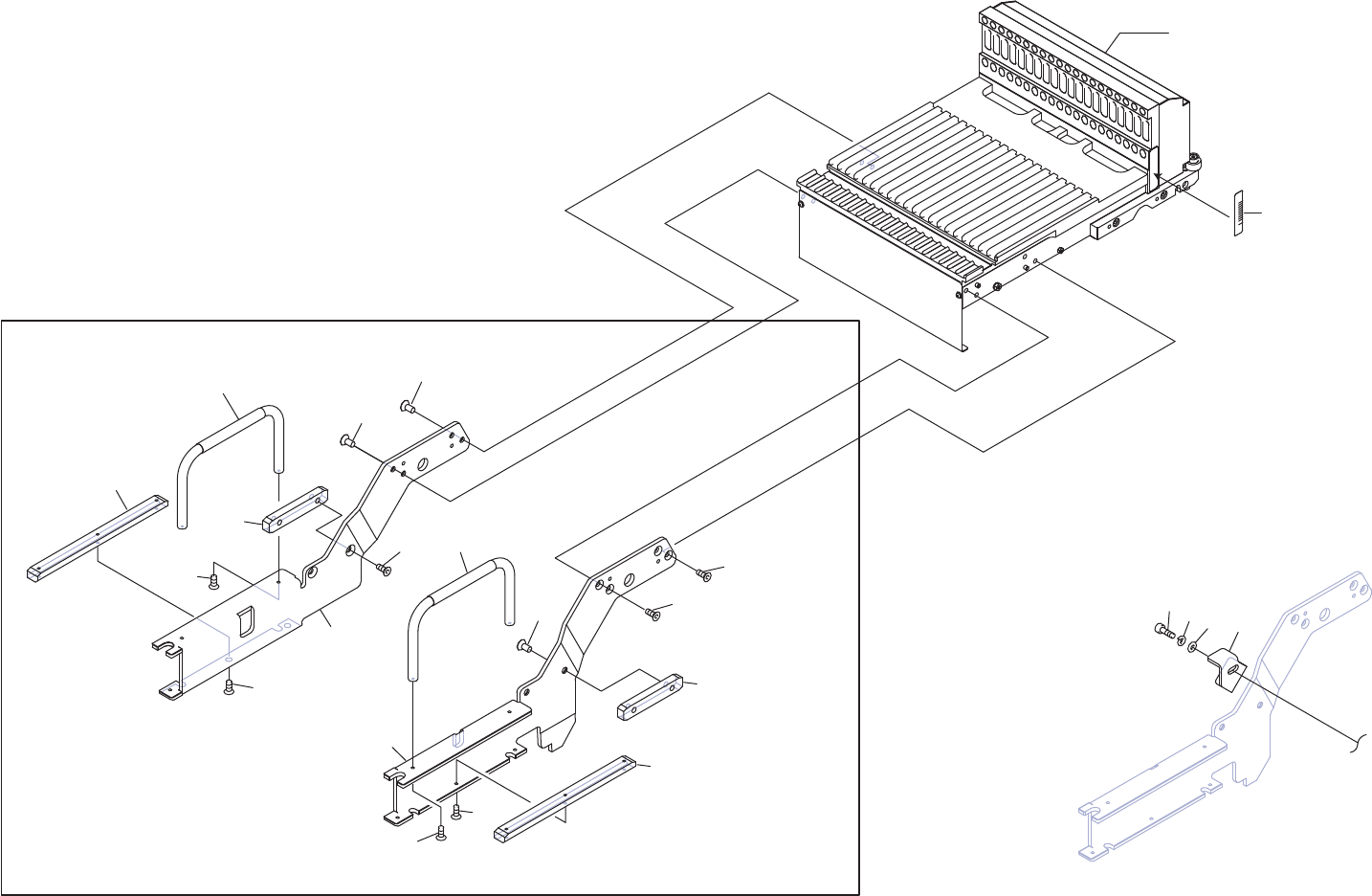

To BED
2
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
31
32
33
34
0,,,ࢹࣂ࢖ࢫࣃࣞࢵࢺ
0,,,'(9,&(3$//(7
(Standard) 2UGTPE000100
212
PTS-NXT3-02JE
