NXTIII PartList - 第214页
K K K K I I J J J J H H H H I I ࣂࢣࢵࢺࡁࣃࣞࢵࢺࢱࣉ 3$//(7:,7+%8&.(7 14 17 28 28 24 32 32 2 15 16 16 18 19 20 21 21 22 23 25 25 26 26 27 27 29 29 29 29 30 30 30 30 41 42 42 11 12 13 31 31 43 43 43 43 43 43 44 45 45 4…
M3 III-DEVICE PALLET 2/3
M3 III-デバイスパレット 2/3
(Standard) 2UGTPE000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 2MGTPE000801 1 SEAL, BAR CODE シール バーコード OT unit serial number
11 2MGTPE001308 1 PLATE, ARM
プ
レート アーム FE
12 K65005 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X008(3ｶ ｼﾛ) FE
13 K65001 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012(3ｶ ｼﾛ) FE
14 2MGTPE001501 1 BAR, GUIDE バー ガイド FE
15 K65002 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012(3ｶ ｼﾛ) FE
16 2MGTPE001400 1 BAR, GUIDE バー ガイド FE
17 K65006 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 (3ｶ ｼﾛ) FE
18 AA7ZG02 1 HANDLE 取手 OT
19 K53579 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010(3ｶ ｼﾛ) FE
21 2MGTPE001207 1 PLATE, ARM
プ
レート アーム FE
22 K65005 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X008(3ｶ ｼﾛ) FE
23 K65001 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012(3ｶ ｼﾛ) FE
24 2MGTPE001501 1 BAR, GUIDE バー ガイド FE
25 K65002 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012(3ｶ ｼﾛ) FE
26 2MGTPE001400 1 BAR, GUIDE バー ガイド FE
27 K65006 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 (3ｶ ｼﾛ) FE
28 AA7ZG02 1 HANDLE 取手 OT
29 K53579 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010(3ｶ ｼﾛ) FE
31 PB015X1 1 BKT, RETAINER ＢＫＴ 押え FE T
p
arts
32 H54241 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶｼﾛ) FE
33 W1106F 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
34 W1108F 1 WASHER, FLAT ワッシャ 平 4W-6(3ｶ ｼﾛ) FE
213
PTS-NXT3-02JE
K
K
K
K
I
I
J
J
J
J
H
H
H
H
I
I
ࣂࢣࢵࢺࡁࣃࣞࢵࢺࢱࣉ
3$//(7:,7+%8&.(7
14
17
28
28
24
32
32
2
15
16
16
18
19
20
21
21
22
23
25
25
26
26
27
27
29
29
29
29
30
30
30
30
41
42
42
11
12
13
31
31
43
43
43
43
43
43
44
45
45
46
46
46
46
46
46
47
47
47
47
48
48
48
48
49
49
50
50
50
50
51

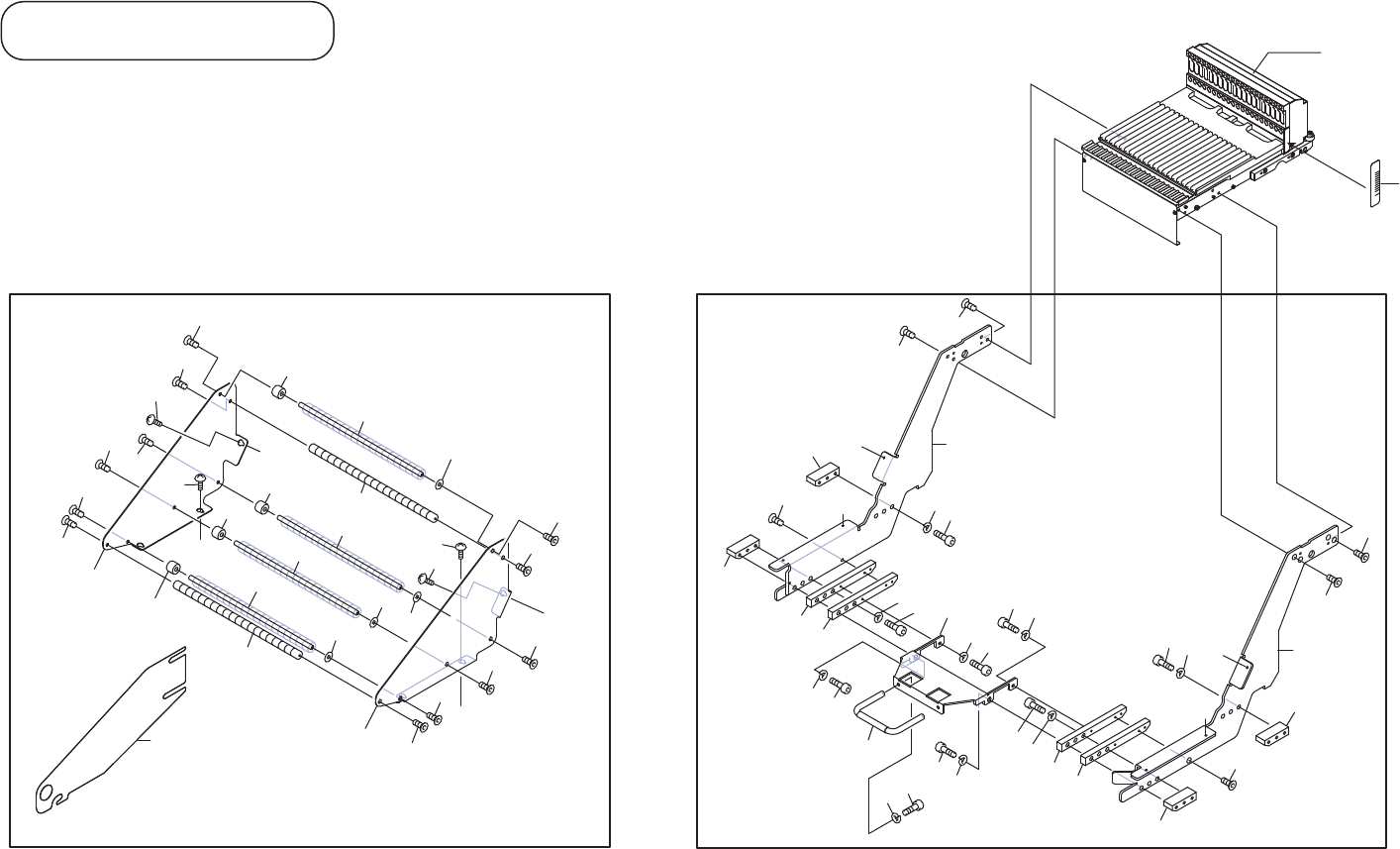

0,,,ࢹࣂࢫࣃࣞࢵࢺ
0,,,'(9,&(3$//(7
(With bucket) 2UGTPE000200
214
PTS-NXT3-02JE
M3 III-DEVICE PALLET 3/3
M3 III-デバイスパレット 3/3
(With bucket) 2UGTPE000200
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 2MGTPE000901 1 SEAL, BAR CODE シール バーコード OT unit serial number
11 AA7ZH01 1 HANDLE 取手 OT
12 H54269 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
13 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
14 2MGTPE002300 1 BKT ＢＫＴ FE
15 K65005 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X008(3ｶ ｼﾛ) FE
16 K65001 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012(3ｶ ｼﾛ) FE
17 H5428L 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
18 W1106G 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
19 2MGTPE002400 1 BKT ＢＫＴ FE
20 K65005 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X008(3ｶ ｼﾛ) FE
21 K65001 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012(3ｶ ｼﾛ) FE
22 H5428L 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
23 W1106G 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
24 2MGKPE002000 1 BKT, CONNECTING ＢＫＴ ツナギ FE
25 H54269 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
26 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
27 H5428W 2 BOLT, HEX SOCKET ボルト 六角穴 M08X045(3ｶ ｼﾛ) FE
28 W1106G 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
29 PM91652 4 BLOCK
ブ
ロック FE
30 PM91663 4 BLOCK
ブ
ロック FE
31 H5428W 4 BOLT, HEX SOCKET ボルト 六角穴 M08X045(3ｶ ｼﾛ) FE
32 W1106G 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
41 2MGTPE002500 1 COVER, SIDE カバー サイド AL
42 K5172L 3 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
43 K64283 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008(3ｶｼﾛ) FE
44 2MGTPE002600 1 COVER, SIDE カバー サイド AL
45 K5172L 3 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
46 K64283 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008(3ｶｼﾛ) FE
47 2MGKPF001901 80 ROLLER ローラ OT
48 2MGKPE002100 4 SPACER スペーサ FE Note.1
49 PM44624 2 SHAFT シャフト AL
50 PM44644 4 SHAFT シャフト FE
51 2MGTPE002700 10 PLATE, PARTITION
プ
レート 仕切り FE
Note.1：[Interchan
g
eable
p
arts／選択部品] 2MGKPE002100(t=0.3),PB71681(t=0.5), PB71691(t=1.0), PB71701(t=2.0)
215
PTS-NXT3-02JE
